Гидролинии рабочего оборудования — HITACHI ZX225USR-3F

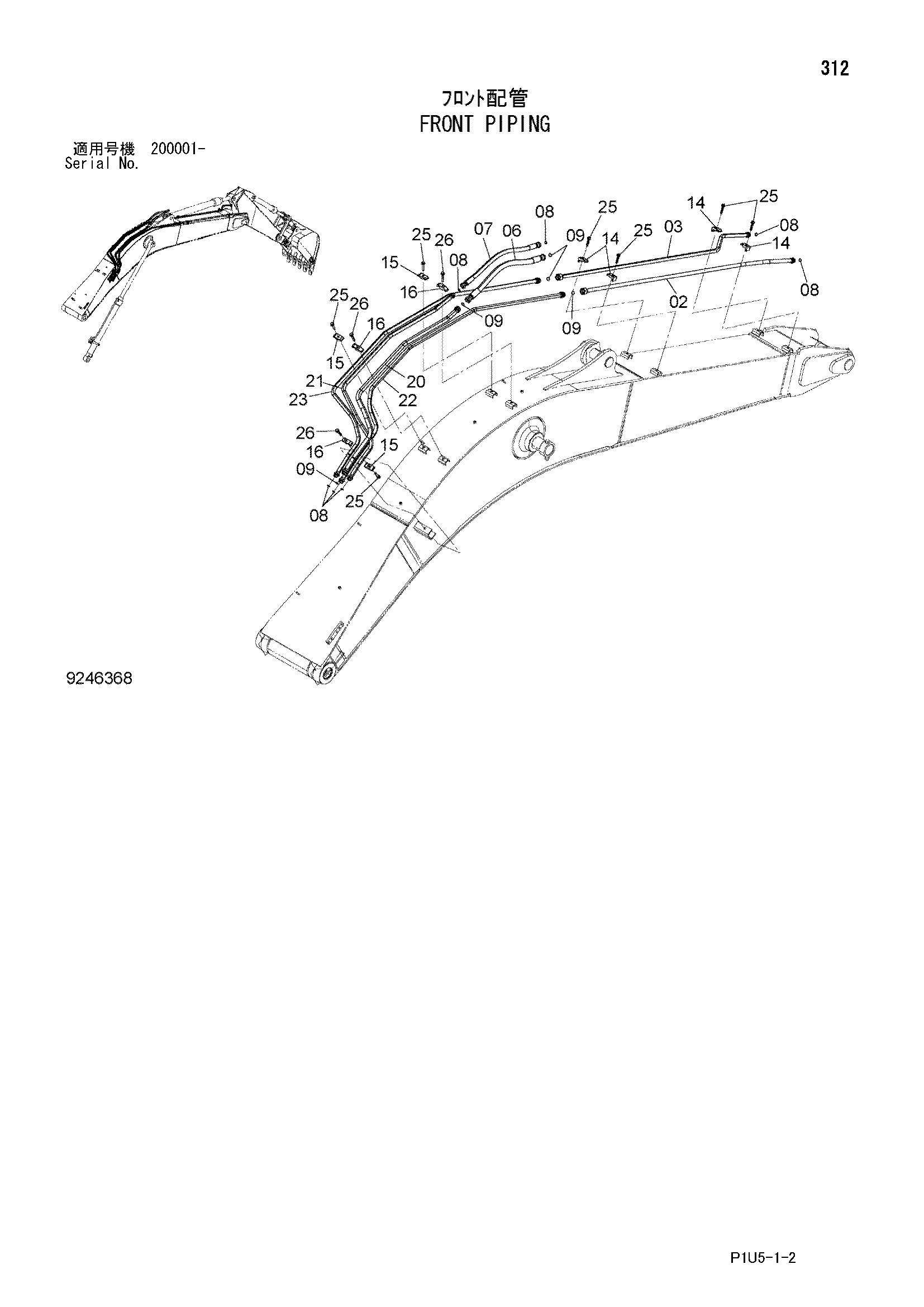

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8079930 | Трубка | 1 |
| 03 | 8079927 | Трубка | 1 |
| 06 | 4628956 | Шланг | 1 |
| 07 | 4628514 | Шланг | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 7 |
| 09 | 4187328 | Уплотнительное кольцо | 5 |
| 14 | 4190126 | Хомут трубки | 4 |
| 15 | 4189859 | Хомут трубки | 3 |
| 16 | 4153488 | Хомут трубки | 3 |
| 20 | 8101953 | Трубка | 1 |
| 21 | 8101952 | Трубка | 1 |
| 22 | 8101985 | Трубка | 1 |
| 23 | 8101984 | Трубка | 1 |
| 25 | J271265 | Болт с шайбой | 7 |
| 25A | J901265 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271275 | Болт с шайбой | 3 |
| 26A | J901275 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
