Крышка (F) — HITACHI ZX225USR-3F

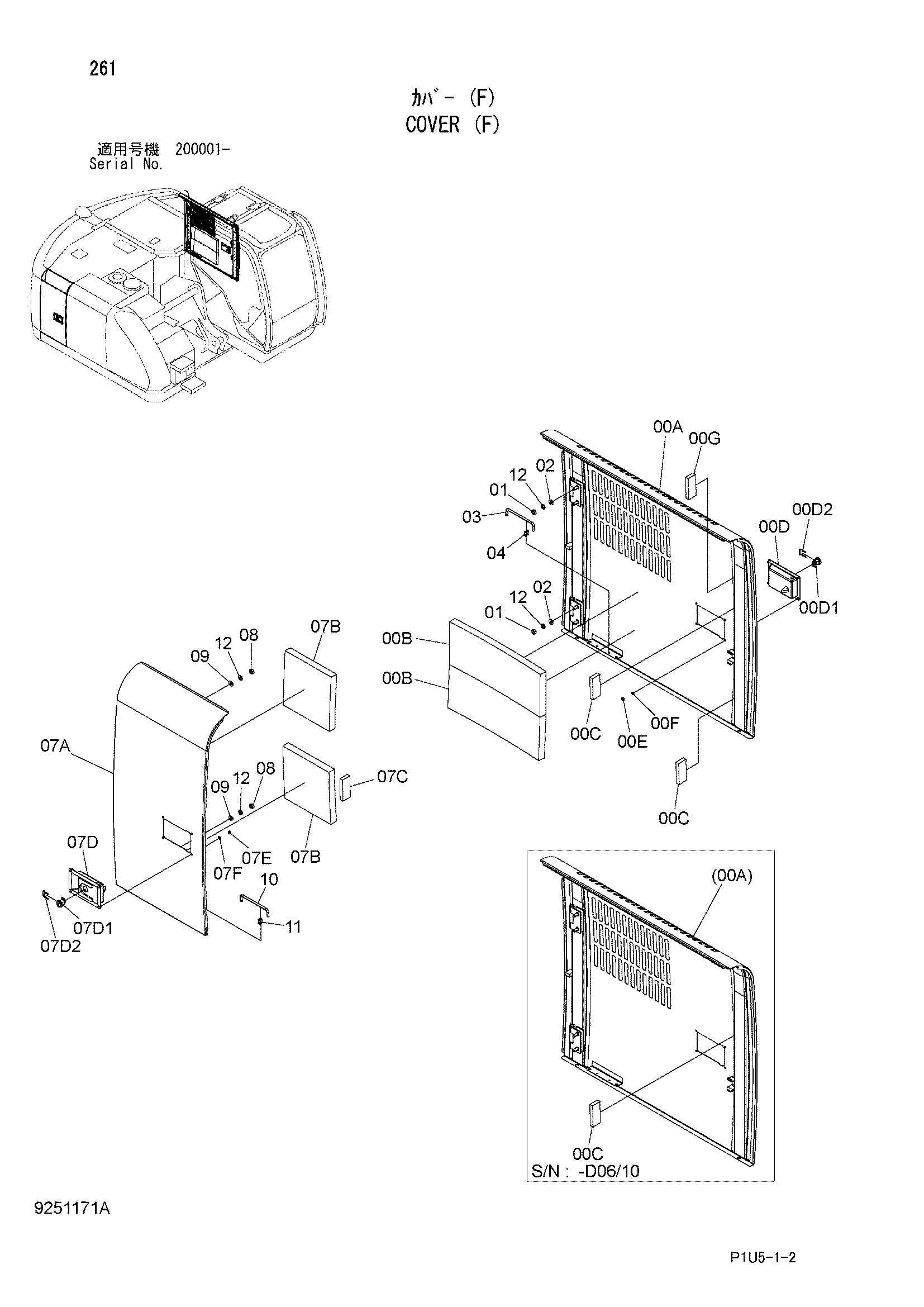

Заводская схема «Крышка (F)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048829 | Дверь | 1 |
| 00A | 6023917 | Дверь | 1 |
| 00B | 4650193 | Резиновая прокладка | 2 |
| 00C | 4655524 | Резиновая прокладка | 1 |
| 00C | 4655524 | Резиновая прокладка | 2 |
| 00D | 4652498 | Блокировка (левый) | 1 |
| 00D1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00D2 | 4461342 | Зажим | 1 |
| 00E | M500605 | Гайка | 4 |
| 00F | A590106 | Плоская шайба | 4 |
| 00G | 4673648 | Резиновая прокладка | 2 |
| 01 | J950010 | Гайка | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | 4639112 | Стойка | 1 |
| 04 | 4647195 | Держатель | 1 |
| 07 | 7048830 | Дверь | 1 |
| 07A | 6023918 | Дверь | 1 |
| 07B | 4626151 | Резиновая прокладка | 2 |
| 07C | 4655524 | Резиновая прокладка | 1 |
| 07D | 4652498 | Блокировка (левый) | 1 |
| 07D1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 07D2 | 4461342 | Зажим | 1 |
| 07E | M500605 | Гайка | 4 |
| 07F | A590106 | Плоская шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 10 | 4639112 | Стойка | 1 |
| 11 | 4647195 | Держатель | 1 |
| 12 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
