Основные гидролинии (1) — HITACHI ZX225USR-3F

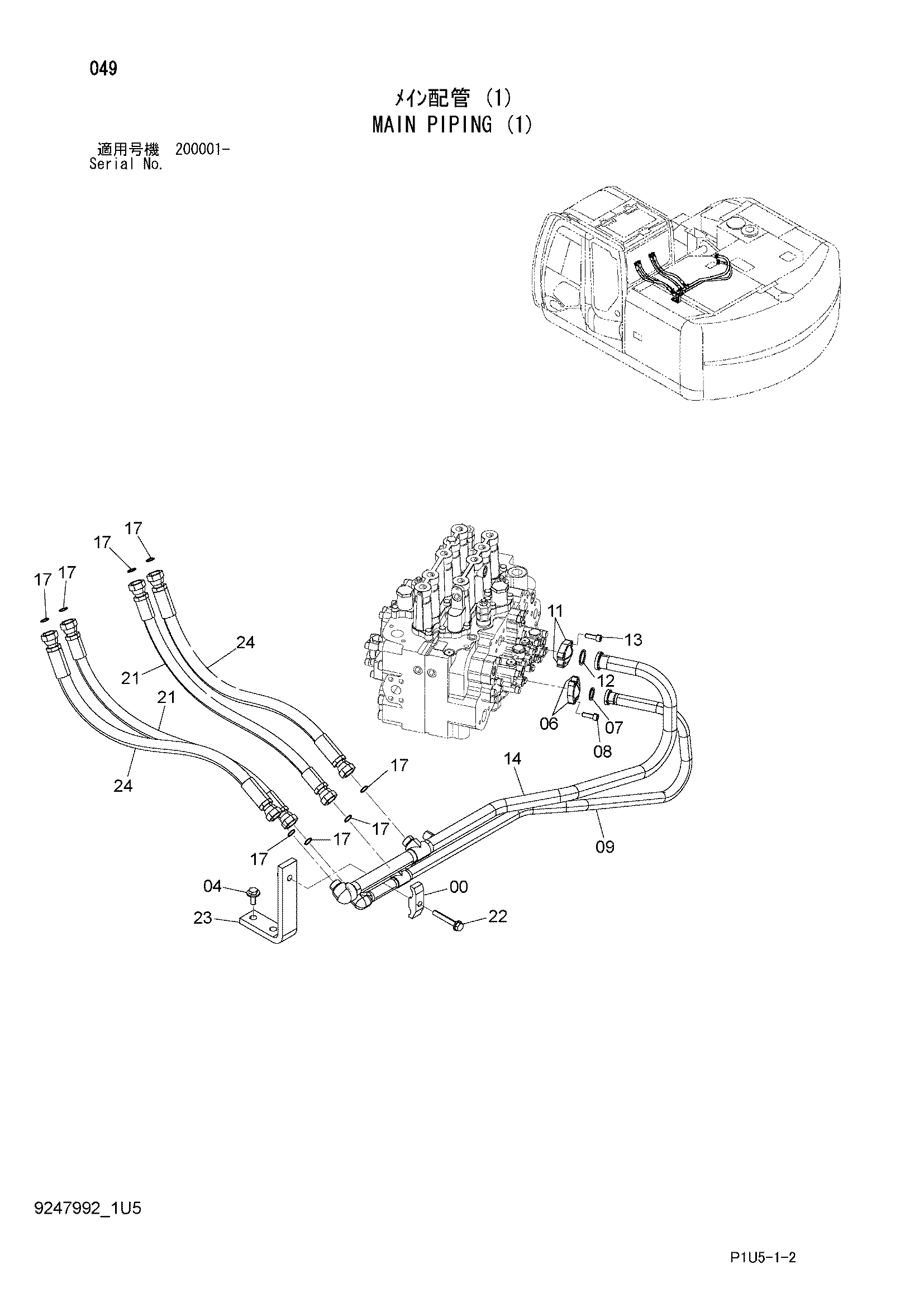

Заводская схема «Основные гидролинии (1)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 1 |
| 04 | J281235 | Болт с шайбой | 2 |
| 04A | J901235 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 06 | 986910 | Разъёмный фланец | 2 |
| 07 | 971489 | Уплотнительное кольцо | 1 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 09 | 7047822 | Трубка | 1 |
| 11 | 962453 | Разъёмный фланец | 2 |
| 12 | 966993 | Уплотнительное кольцо | 1 |
| 13 | J781030 | Болт с внутренним шестигранником | 4 |
| 14 | 7047821 | Трубка | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 8 |
| 21 | 9274467 | Шланг в сборе | 2 |
| 21A | 4666677 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 3 |
| 22 | J271285 | Болт с шайбой | 1 |
| 22A | J901285 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 9766968 | Кронштейн | 1 |
| 24 | 4665126 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
