Кабина (5) — HITACHI ZX225USR-3F

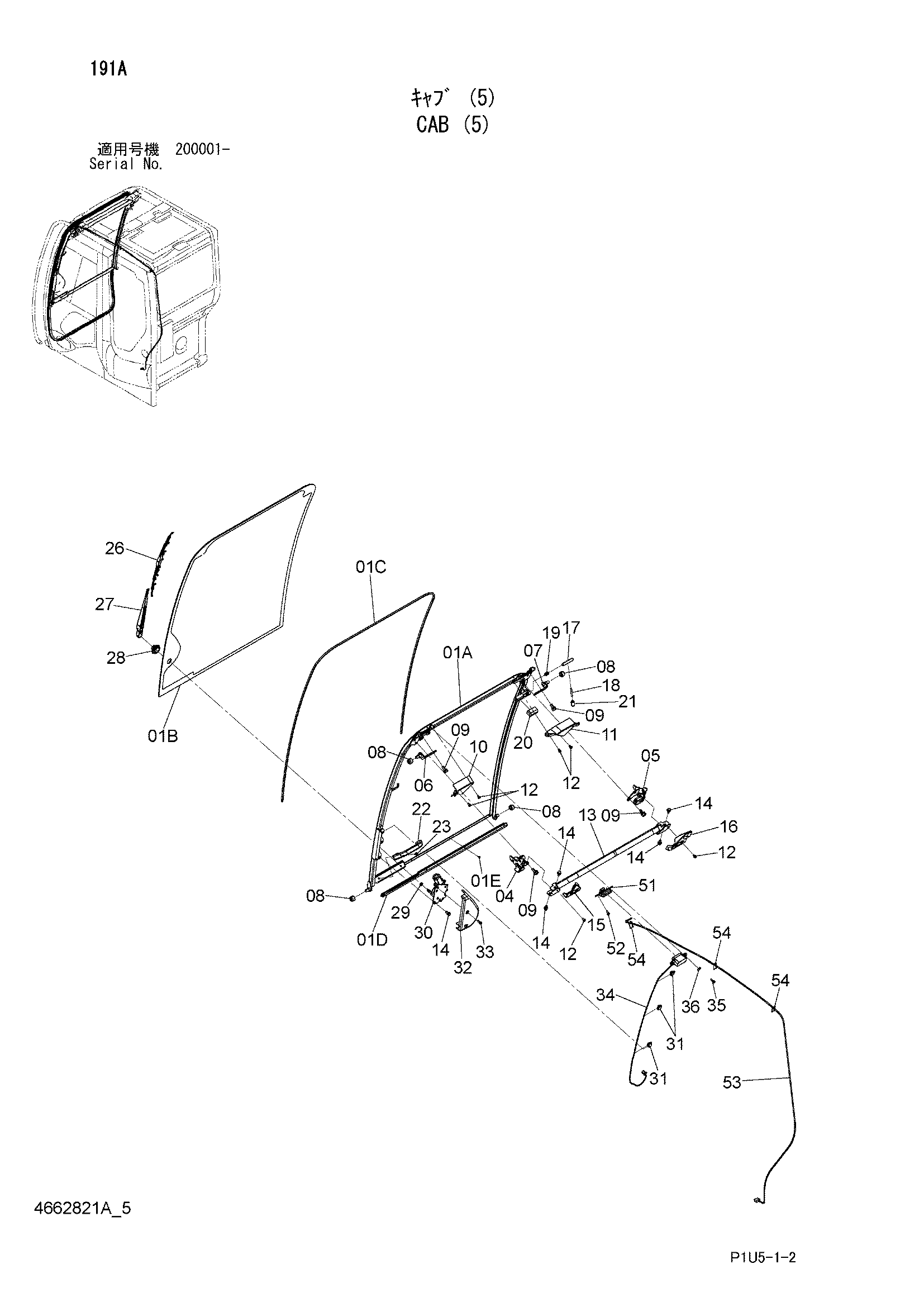

Заводская схема «Кабина (5)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-36	4678966 замена: 4683842	Окно	1
01-36	4683842	Окно	1
01	4678967 замена: 4683860	Рама окно	1
01	4683860	Рама окно	1
01A	4666408 замена: 4683851	Рама	1
01A	4683851	Рама	1
01B	4664382	Стекло	1
01C	4663017	Резиновая прокладка	1
01D	4659660	Резиновая прокладка	1
01E	4662244	Самонарезающий винт	4
04	4662237	Замок	1
05	4662239	Замок	1
06	4662235	Кронштейн	1
07	4662236	Кронштейн	1
08	4204558	Ролик	4
09	4662250	Болт с шайбой	8
10	4662240	Крышка	1
11	4662241	Крышка	1
12	4662252	Винт с шайбой	2
13	4662238	Рукоятка дверь	1
14	4658110	Болт с шайбой	6
15	4662247	Крышка	1
16	4662248	Крышка	1
17	4662243	Вал	1
18	4662223	Рычаг	1
19	4662251	Пружина	1
20	4456227	Крышка	1
21	4607646	Крышка	1
22	4411821	Рукоятка	1
23	4464237	Винт с шайбой	2
25	4685091	Винт с шайбой	6
26	4650572	Щётка стеклоочистителя	1
27	4650571	Рычаг стеклоочистителя	1
28	4656158	Колпачок	1
29	4464401	Гайка	1
30	4660769	Мотор стеклоочистителя	1
31	4662246	Держатель	3
32	4650573	Крышка	1
33	4658109	Винт с шайбой	2
34	4658091	Выключатель	1
35	4658095	Болт с шайбой	2
36	4662226	Шайба	2
51	4658090	Выключатель	1
52	4658094	Самонарезающий винт	2
53	4662225	Жгут проводов	1
54	4377820	Хомут	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
