Пилотные гидролинии (J) — HITACHI ZX225USR-3F

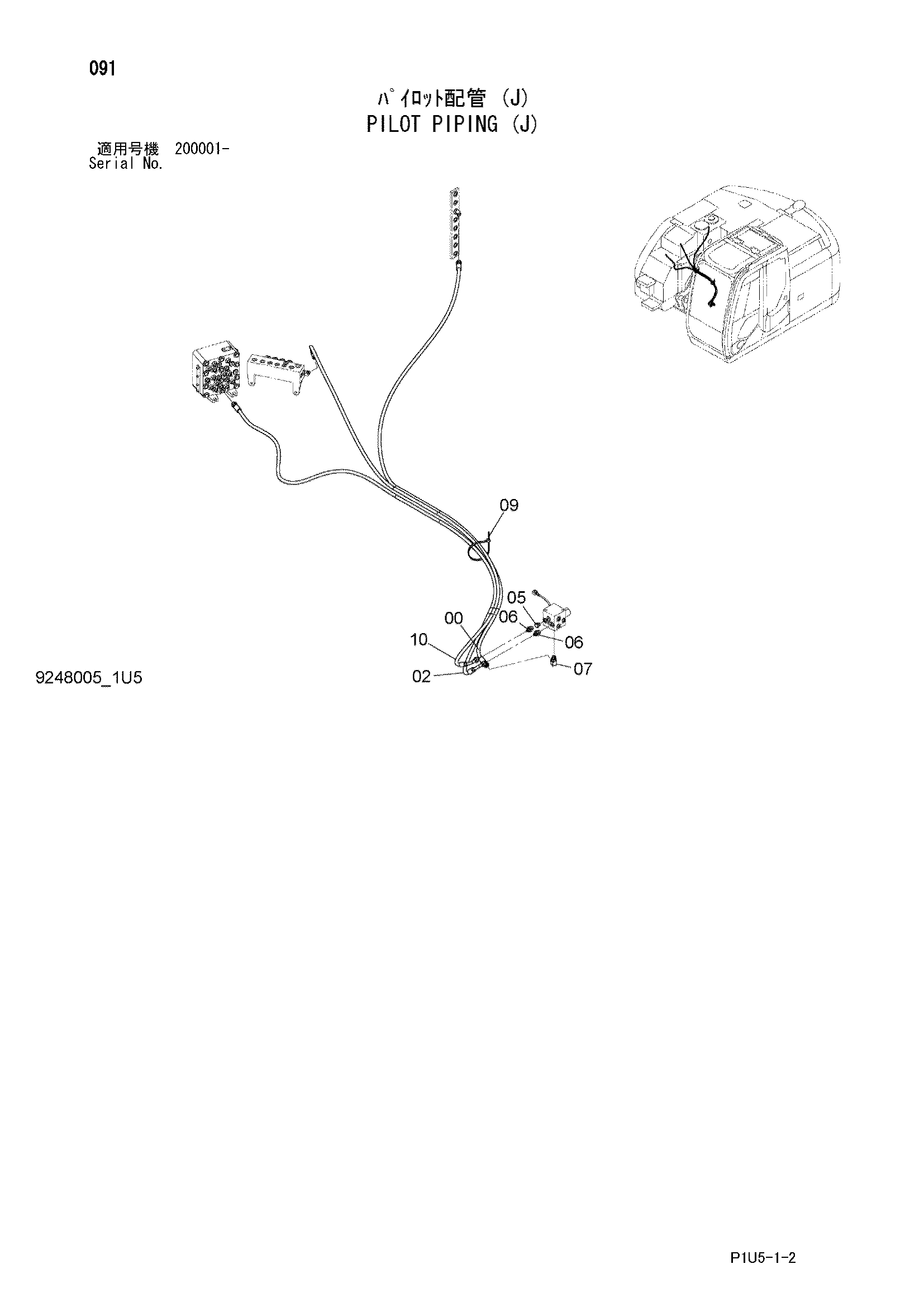

Заводская схема «Пилотные гидролинии (J)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9247951 | Шланг в сборе | 1 |
| 00A | 4632361 | Пластиковый шланг | 1 |
| 00B | 4327293 | Защитный кожух | 4 |
| 02 | 4632363 замена: 9282830 | Пластиковый шланг | 1 |
| 02 | 9282830 | Пластиковый шланг | 1 |
| 02A | 4632363 | Пластиковый шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4121859 | Ленточный зажим | 1 |
| 10 | 9270276 замена: 9270267 | Шланг в сборе | 1 |
| 10 | 9270267 | Шланг в сборе | 1 |
| 10A | 4661842 | Пластиковый шланг | 1 |
| 10A | 4667919 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
