Крышка (B-2) — HITACHI ZX225USR-3F

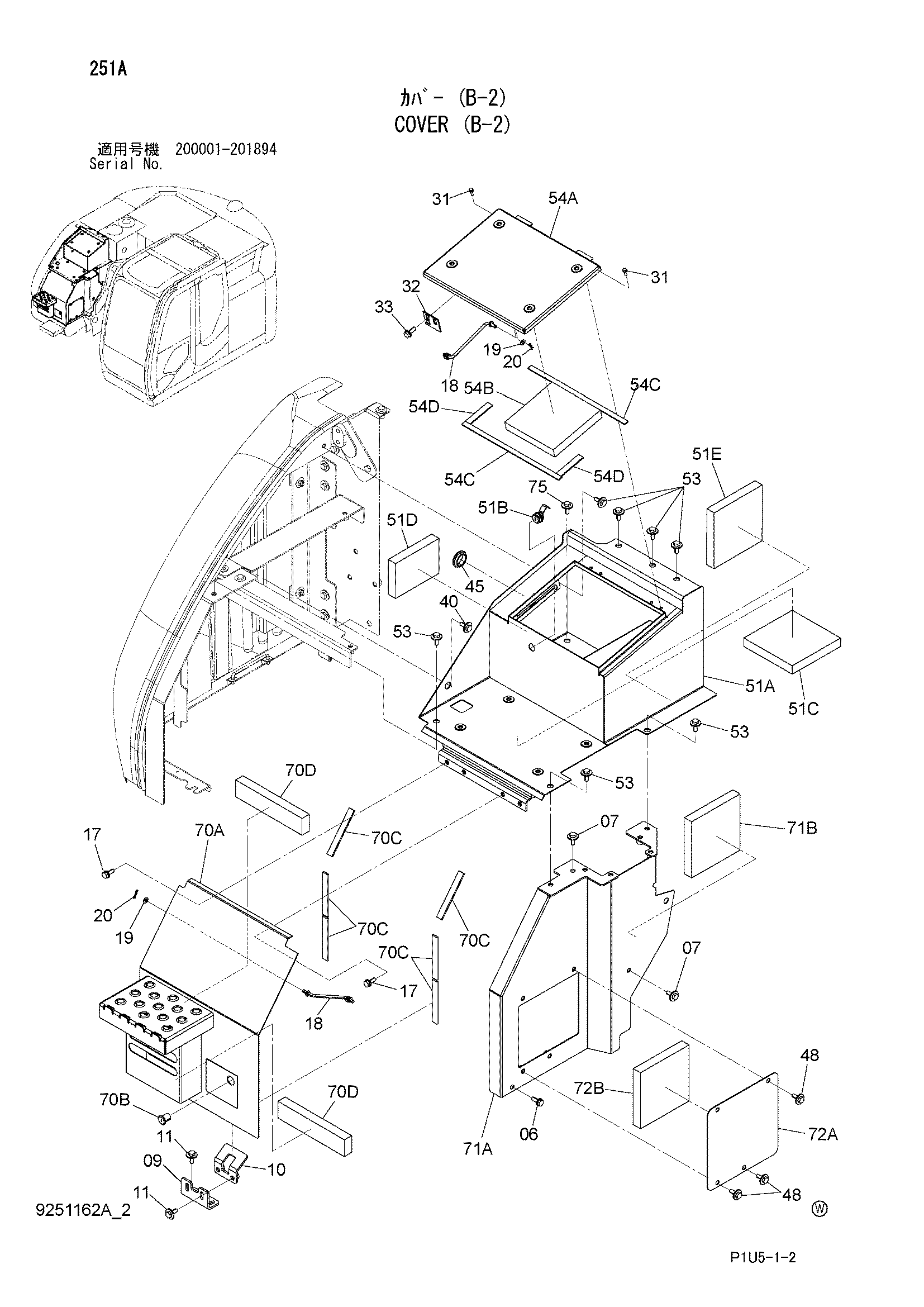

Заводская схема «Крышка (B-2)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | J271030 | Болт с шайбой | 1 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 4450410 | Кронштейн | 1 |
| 10 | 9756250 | Защёлка | 1 |
| 11 | J281030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 17 | J271030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 9764547 | Стойка | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | 4022697 | Стопорный палец | 2 |
| 31 | J260620 | Болт с шайбой | 4 |
| 31A | J900620 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 32 | 4638744 | Кронштейн | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 40 | J281030 | Болт с шайбой | 1 |
| 40A | J901030 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 45 | 4276215 | Резиновая втулка | 1 |
| 48 | J281030 | Болт с шайбой | 4 |
| 48A | J901030 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 51 | 8103724 | Крышка | 1 |
| 51A | 8103677 | Крышка | 1 |
| 51B | 4457484 | Замок | 1 |
| 51C | 4652168 | Резиновая прокладка | 1 |
| 51D | 4474784 | Резиновая прокладка | 1 |
| 51E | 4652168 | Резиновая прокладка | 1 |
| 53 | J281030 | Болт с шайбой | 7 |
| 53A | J901030 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 54 | 9765614 | Крышка | 1 |
| 54A | 8101030 | Крышка | 1 |
| 54B | 4652168 | Резиновая прокладка | 1 |
| 54C | 4663134 | Резиновая прокладка | 2 |
| 54D | 4449553 | Резиновая прокладка | 2 |
| 70 | 8103174 | Крышка | 1 |
| 70A | 6023850 | Крышка | 1 |
| 70B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 70C | 4443211 | Резиновая прокладка | 6 |
| 70D | 4454687 | Резиновая прокладка | 2 |
| 71 | 9766598 | Крышка | 1 |
| 71A | 7048633 | Крышка | 1 |
| 71B | 4652168 | Резиновая прокладка | 1 |
| 72 | 9766592 | Крышка | 1 |
| 72A | 4648869 | Крышка | 1 |
| 72B | 4652168 | Резиновая прокладка | 1 |
| 75 | J281030 | Болт с шайбой | 1 |
| 75A | J901030 | Болт | 1 |
| 75B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
