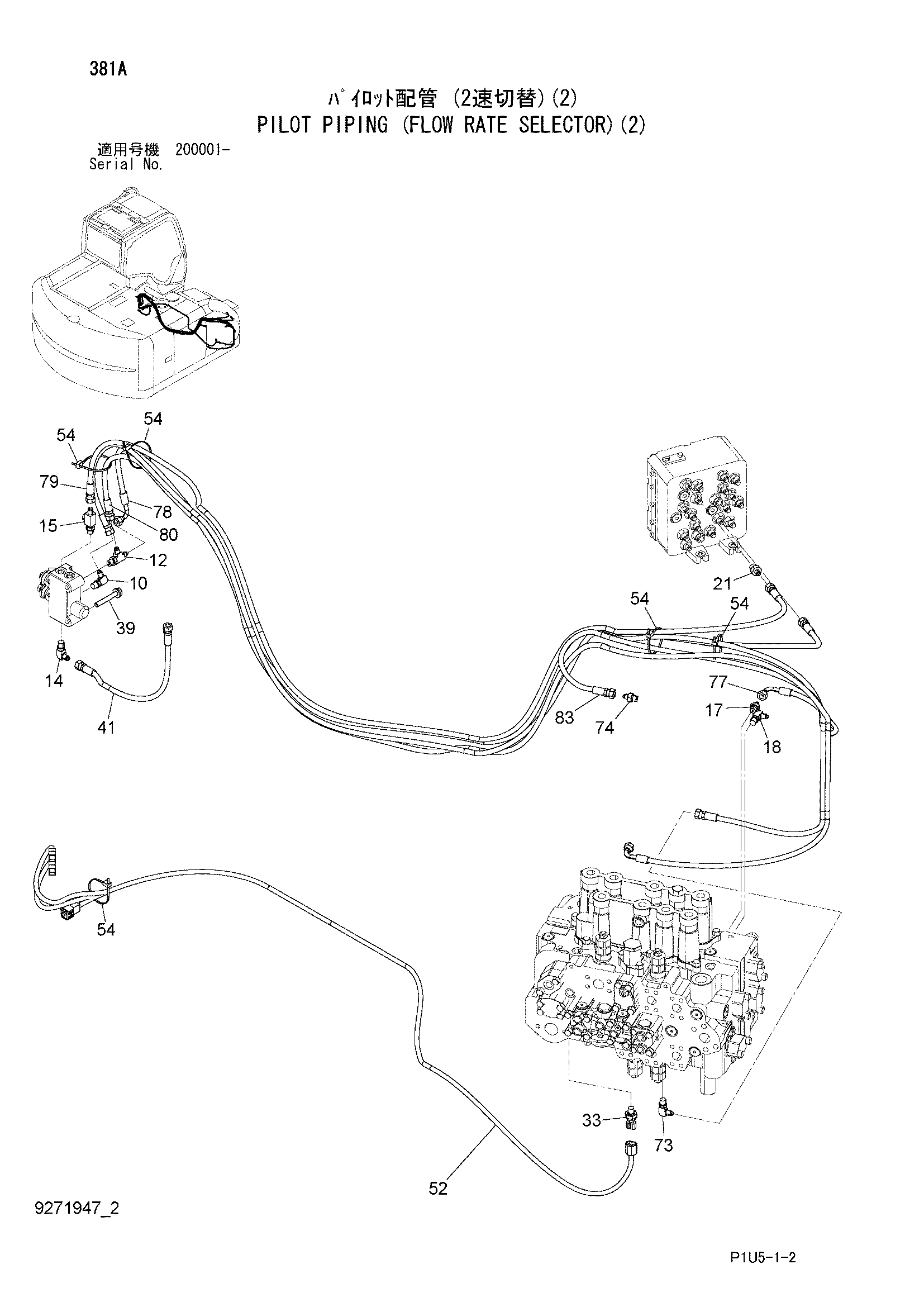

Пилотные гидролинии (поток производительность селектор)(2) — HITACHI ZX225USR-3F
Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852422 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4364784 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852132 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4436535 | Датчик давления | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 39 | J271070 | Болт с шайбой | 2 |
| 39A | J901070 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4442331 | Шланг | 1 |
| 52 | 3108819 | Жгут проводов | 1 |
| 54 | 4055312 | Ленточный зажим | 5 |
| 73 | A852322 | Угловой штуцер | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | A852122 | Адаптер | 1 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 77 | 4670220 замена: 9278537 | Шланг | 1 |
| 77 | 9278537 | Шланг в сборе | 1 |
| 77A | 4670220 | Шланг | 1 |
| 77B | 4327293 | Защитный кожух | 7 |
| 78 | 4664211 замена: 9278538 | Шланг | 1 |
| 78 | 9278538 | Шланг в сборе | 1 |
| 78A | 4664211 | Шланг | 1 |
| 78B | 4327293 | Защитный кожух | 6 |
| 79 | 4664209 замена: 9278539 | Шланг | 1 |
| 79 | 9278539 | Шланг в сборе | 1 |
| 79A | 4664209 | Шланг | 1 |
| 79B | 4327293 | Защитный кожух | 5 |
| 80 | 4664208 замена: 9278540 | Шланг | 1 |
| 80 | 9278540 | Шланг в сборе | 1 |
| 80A | 4664208 | Шланг | 1 |
| 80B | 4327293 | Защитный кожух | 7 |
| 83 | 4667903 замена: 4671343 | Шланг | 1 |
| 83 | 4671343 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
