Электрооборудование (A) — HITACHI ZX225USR-3F

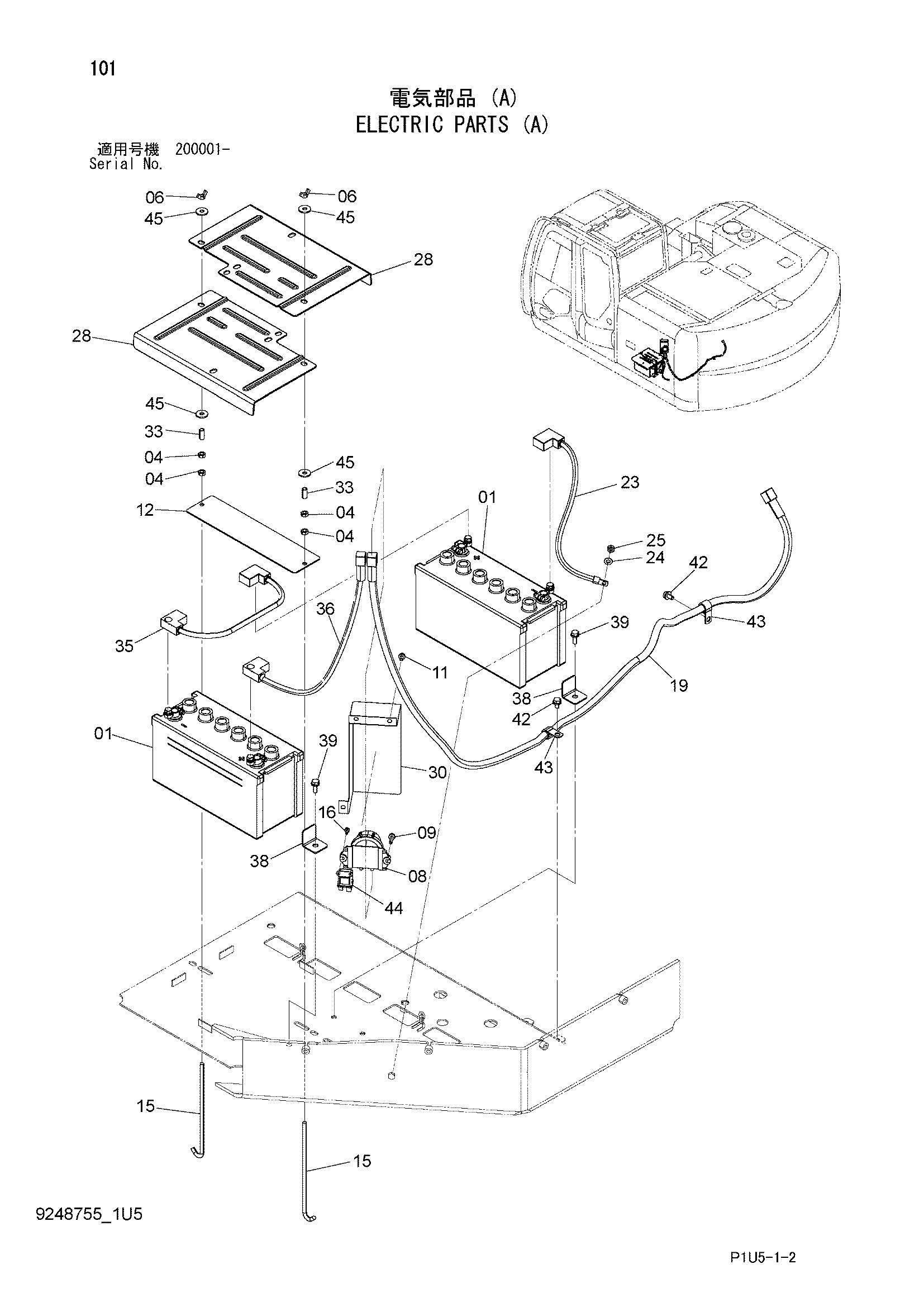

Заводская схема «Электрооборудование (A)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4628452 | Аккумулятор (110Ah) | 2 |
| 04 | J950010 | Гайка | 4 |
| 06 | M570010 | Гайка винг | 2 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J260830 | Болт с шайбой | 2 |
| 09A | J900830 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | J260816 | Болт с шайбой | 3 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4645517 | Кронштейн | 1 |
| 15 | 4430289 | Болт крюк | 2 |
| 16 | J260616 | Болт с шайбой | 2 |
| 16A | J900616 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 19 | 4641436 | Жгут проводов | 1 |
| 23 | 4656357 | Трос батт. | 1 |
| 24 | A590110 | Плоская шайба | 1 |
| 25 | J950010 | Гайка | 1 |
| 28 | 3106378 | Крышка | 2 |
| 30 | 3100949 | Крышка | 1 |
| 33 | 4627469 | Проставка | 2 |
| 35 | 4647307 | Трос батт. | 1 |
| 36 | 4639537 | Трос батт. | 1 |
| 38 | 4634964 | Кронштейн | 2 |
| 39 | J271030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | J271020 | Болт с шайбой | 2 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4190277 | Зажим | 2 |
| 44 | 4654039 | Реле | 1 |
| 45 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
