NPK общий трубопроводы(2) — HITACHI ZX225USR-3F

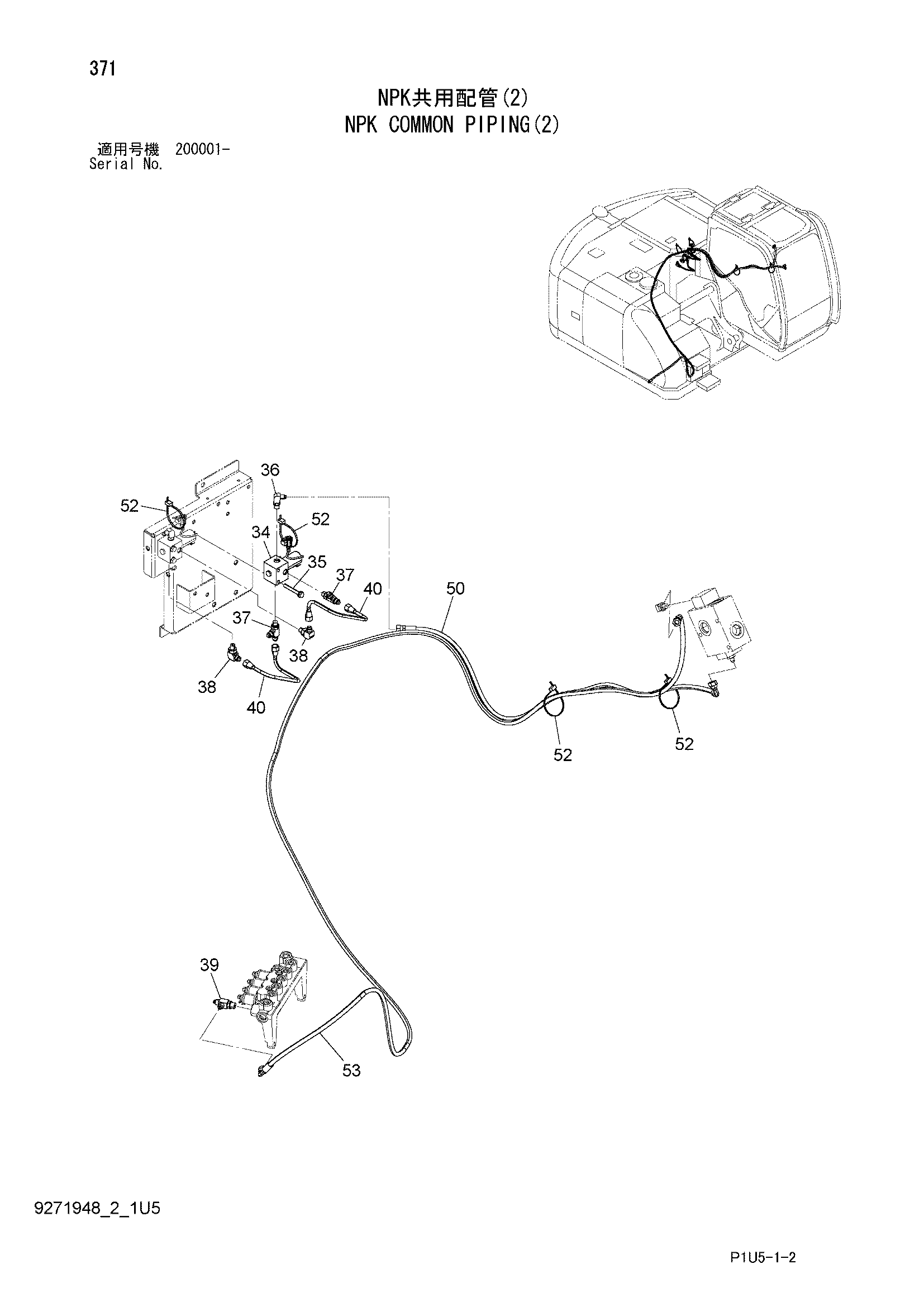

Заводская схема «NPK общий трубопроводы(2)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 34 | 4261289 | Электромагнитный клапан | 1 |
| 35 | J260860 | Болт с шайбой | 2 |
| 35A | J900860 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | A852322 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4479162 | Тройник | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4344050 | Тройник | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852422 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 3104881 | Трубка | 2 |
| 50 | 9272169 | Шланг в сборе | 1 |
| 50A | 4662478 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 3 |
| 52 | 4055312 | Ленточный зажим | 4 |
| 53 | 9272170 | Шланг в сборе | 1 |
| 53A | 4664219 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 4 |
| 53 | 9278635 | Шланг в сборе | 1 |
| 53A | 4671354 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
