Электрооборудование (C) — HITACHI ZX225USR-3F

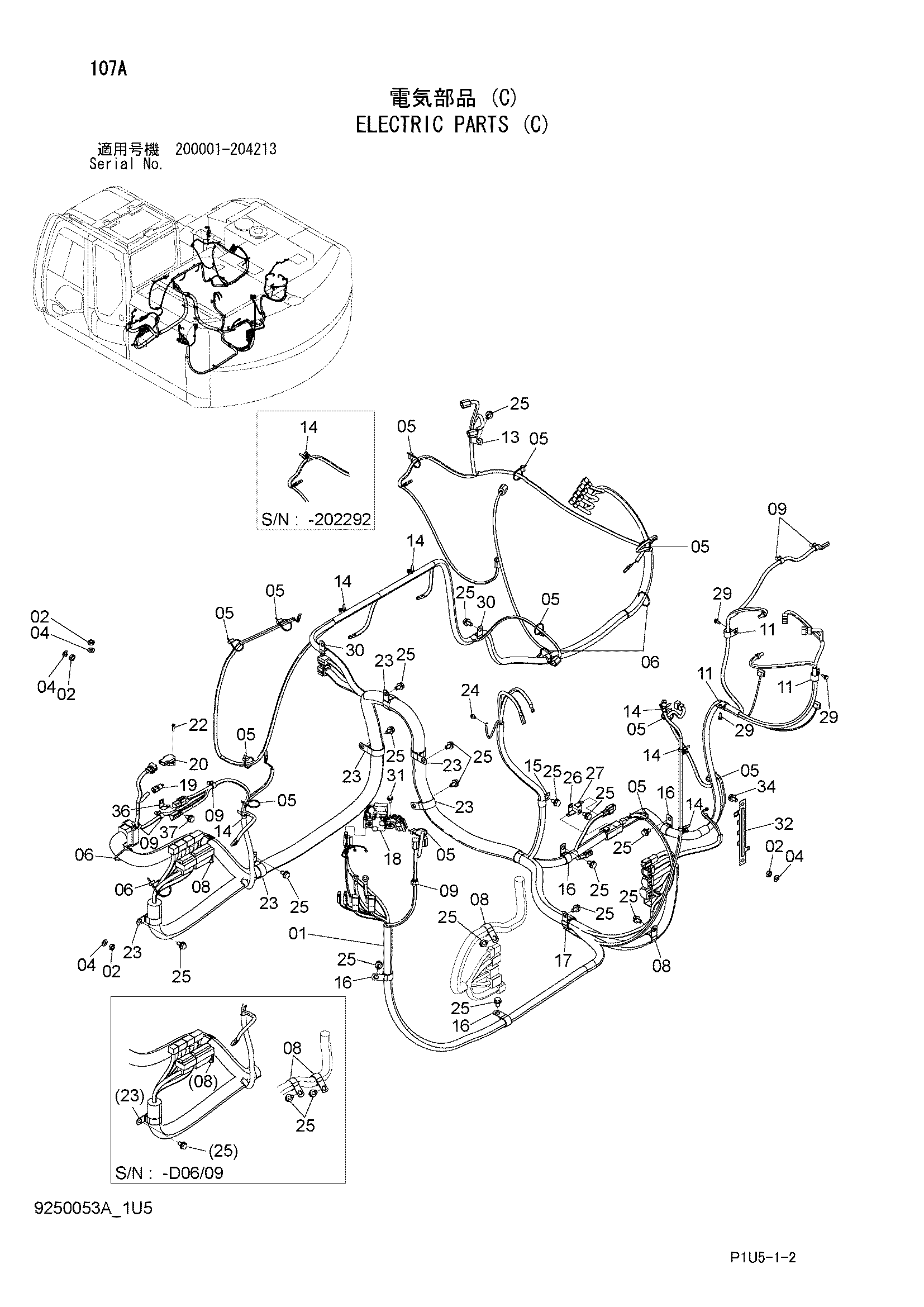

Заводская схема «Электрооборудование (C)» для HITACHI ZX225USR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0005565 | Жгут проводов | 1 |
| 01A | 4423418 | Фусибле тяга (65A) | 1 |
| 01B | 4315323 | Фусибле-линк (45A) | 1 |
| 02 | J950010 | Гайка | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4055311 | Ленточный зажим | 11 |
| 05 | 4055311 | Ленточный зажим | 12 |
| 06 | 4055312 | Ленточный зажим | 3 |
| 06 | 4055312 | Ленточный зажим | 4 |
| 08 | 4192035 | Зажим (28) | 4 |
| 08 | 4192035 | Зажим (28) | 3 |
| 09 | 4449250 | Зажим | 6 |
| 11 | 4450494 | Зажим (22) | 3 |
| 13 | 4190261 | Зажим (10) | 1 |
| 14 | 4254600 | Зажим | 7 |
| 14 | 4254600 | Зажим | 6 |
| 15 | 4190273 | Зажим (18) | 1 |
| 16 | 4190263 | Зажим (25) | 4 |
| 17 | 4190264 | Зажим (35) | 1 |
| 18 | 4452158 | Реле | 1 |
| 19 | 4651943 | Датчик термостатический | 1 |
| 20 | 4651944 | Датчик давления | 1 |
| 22 | J450520 | Винт с шайбой | 2 |
| 23 | 4190291 | Зажим (40) | 6 |
| 24 | J260612 | Болт с шайбой | 1 |
| 24A | J900612 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 25 | J271020 | Болт с шайбой | 20 |
| 25 | J271020 | Болт с шайбой | 19 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4418301 | Кронштейн | 1 |
| 27 | 4257159 | Кронштейн | 1 |
| 29 | J260616 | Болт с шайбой | 3 |
| 29A | J900616 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 30 | 4190274 | Зажим (20) | 2 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 3106886 | Кронштейн | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4257159 | Кронштейн | 1 |
| 37 | J271020 | Болт с шайбой | 1 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
