Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(1"x1-1/4") — HITACHI ZX225USR-3-HCME

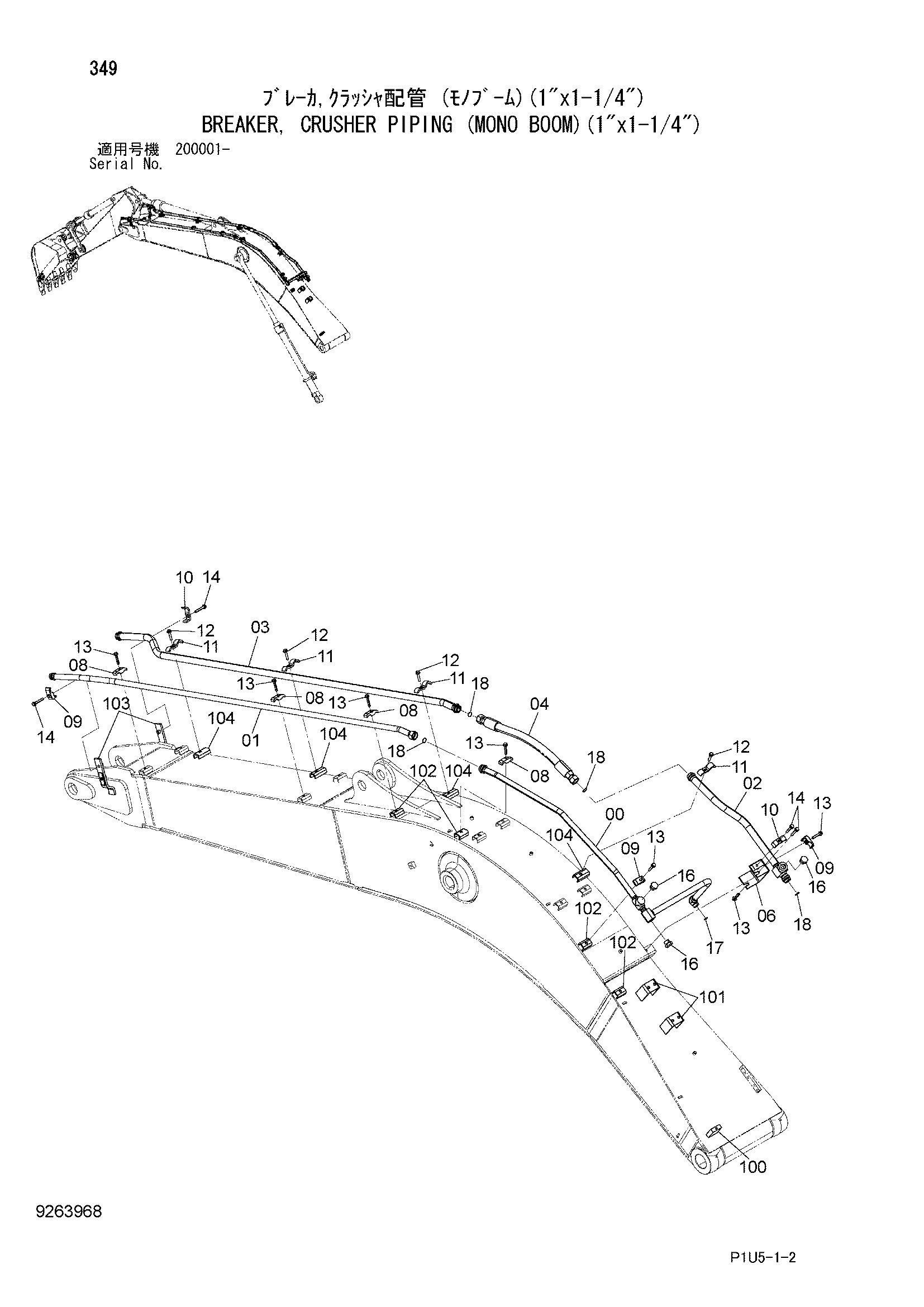

Заводская схема «Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(1"x1-1/4")» для HITACHI ZX225USR-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102972 | Трубка | 1 |
| 01 | 8102975 | Трубка | 1 |
| 02 | 8104991 | Трубка | 1 |
| 03 | 8089788 | Трубка | 1 |
| 04 | 4654125 | Шланг | 1 |
| 06 | 8102970 | Кронштейн | 1 |
| 08 | 4153488 | Хомут трубки | 4 |
| 09 | 4190127 | Хомут трубки | 3 |
| 10 | 4053698 | Хомут трубки | 2 |
| 11 | 4280387 | Хомут | 4 |
| 12 | J271260 | Болт с шайбой | 4 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271270 | Болт с шайбой | 7 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271280 | Болт с шайбой | 4 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | A885008 | Пробка | 3 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 1 |
| 18 | 4187329 | Уплотнительное кольцо | 4 |
| 100 | 4443660 | Седло винта | 1 |
| 101 | 9765007 | Седло винта | 2 |
| 102 | 9765301 | Седло винта | 4 |
| 103 | 9765303 | Кронштейн | 2 |
| 104 | 9764929 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
