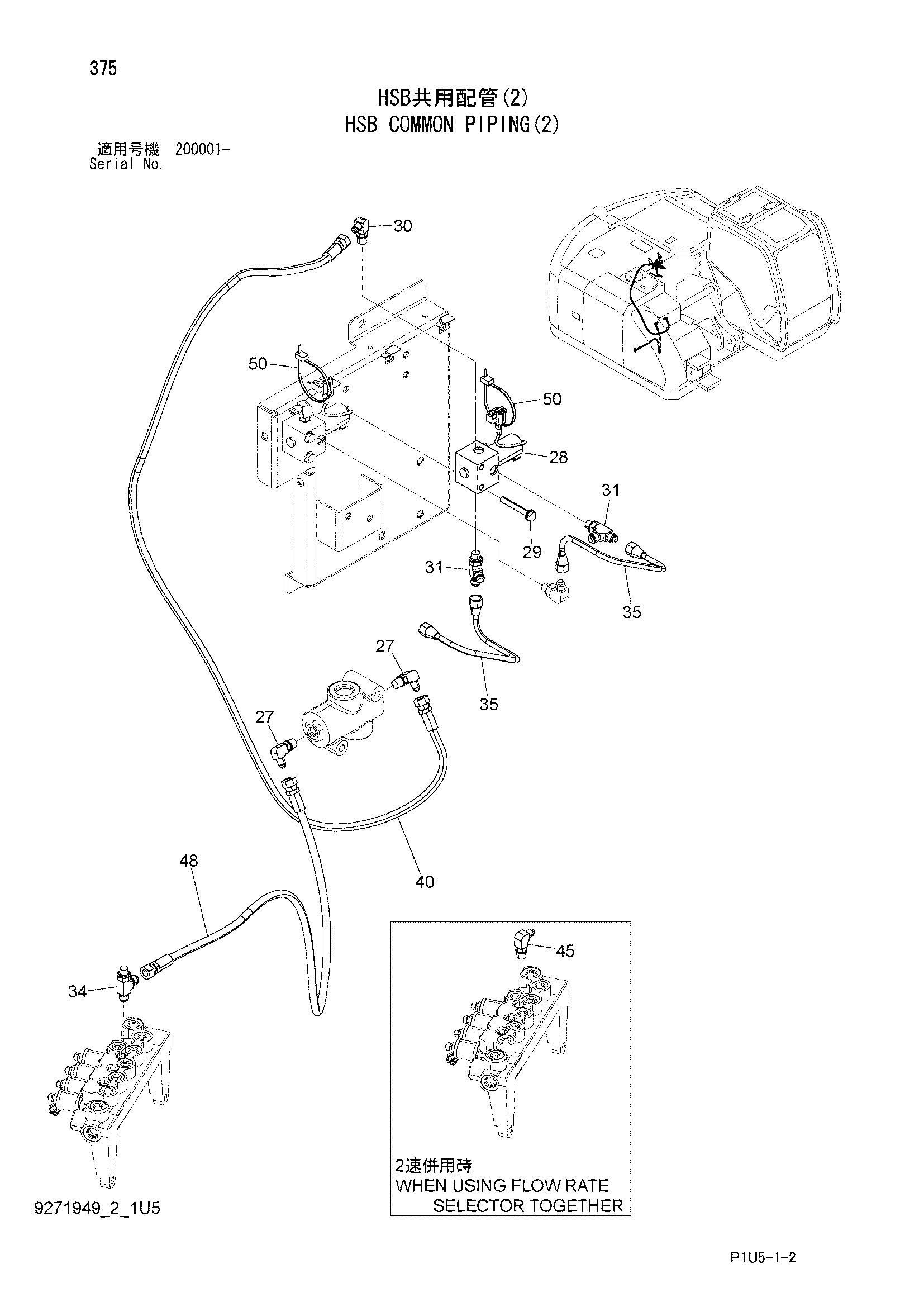

HSB общий трубопроводы(2) — HITACHI ZX225USR-3-HCME
Заводская схема «HSB общий трубопроводы(2)» для HITACHI ZX225USR-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 27 | A852322 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4261289 | Клапан SOL | 1 |
| 29 | J260860 | Болт с шайбой | 2 |
| 29A | J900860 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | A852322 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4479162 | Тройник | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852422 | Тройник | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 3104881 | Трубка | 2 |
| 40 | 4486004 | Шланг | 1 |
| 45 | A852322 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4667905 замена: 9278534 | Шланг | 1 |
| 48 | 9278534 | Шланг в сборе | 1 |
| 48A | 4667905 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 2 |
| 50 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
