Каталог запчастей HITACHI

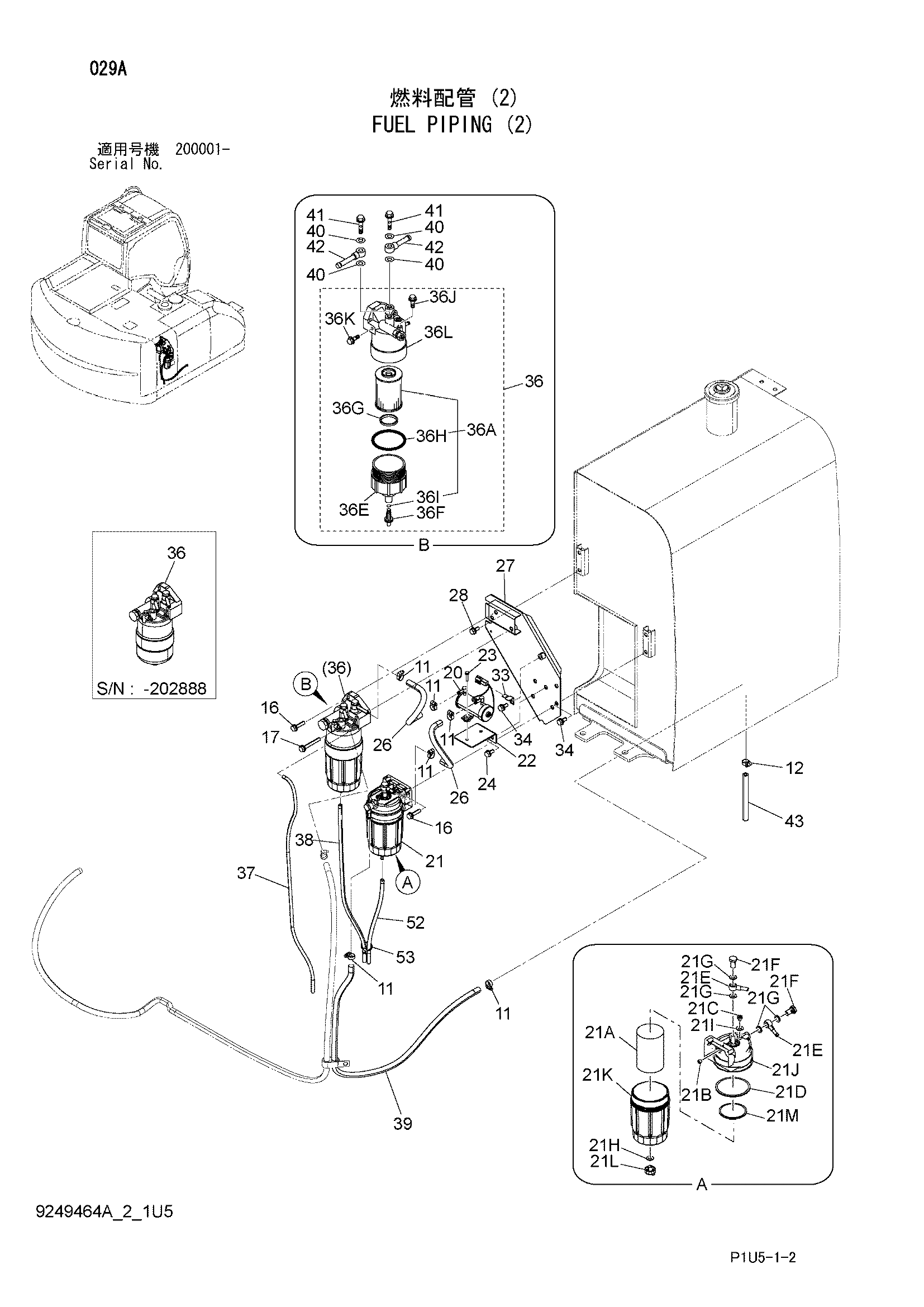

Топливные трубопроводы (2) — HITACHI ZX225USR-3-HCME
Заводская схема «Топливные трубопроводы (2)» для HITACHI ZX225USR-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4514700 | Зажим шланг | 6 |
| 12 | 4514700 | Зажим шланг | 1 |
| 16 | J271045 | Болт с шайбой | 4 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271080 | Болт с шайбой | 1 |
| 17A | J901080 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 4645227 | Насос | 1 |
| 20A | 4658052 | Прокладка | 1 |
| 20B | 4658053 | Странер | 1 |
| 21 | 4645228 замена: 4679980 | Топливный фильтр | 1 |
| 21 | 4679980 | Топливный фильтр | 1 |
| 21A | 4649267 замена: 4679980 | Топливный фильтр | 1 |
| 21A | 4676385 | Топливный фильтр | 1 |
| 21B | 4653188 | Пробка | 1 |
| 21C | 4653191 | Пробка воздушный | 1 |
| 21D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 21E | 4326742 | Трубка топливный | 1 |
| 21F | 4326740 | Болт | 1 |
| 21G | 4326741 | Прокладка (для проушина BOL | 1 |
| 21H | 4653194 | Прокладка (для дренажный) | 1 |
| 21I | 4653192 | Прокладка | 1 |
| 21J | 4653187 | Головка | 1 |
| 21K | 4653189 | Корпус фильтр (клеар) | 1 |
| 21L | 4653193 | Пробка дренажный | 1 |
| 21M | 4653190 | Кольцо | 1 |
| 22 | 8100676 | Кронштейн | 1 |
| 23 | J260630 | Болт с шайбой | 2 |
| 23A | J900630 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4649521 | Топливный шланг | 2 |
| 27 | 8104798 замена: 8110918 | Кронштейн | 1 |
| 27 | 8110918 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 33 | 4381930 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 3 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4648336 | Топливный фильтр | 1 |
| 36 | 4677518 | Топливный фильтр | 1 |
| 36 | 4687687 | Топливный фильтр | 1 |
| 36A | 4642641 | Топливный фильтр | 1 |
| 36A | 4679981 | Топливный фильтр | 1 |
| 36E | 4687656 | Корпус фильтр | 1 |
| 36E | 4698360 | Корпус фильтр | 1 |
| 36F | 4687657 | Пробка дренажный | 1 |
| 36F | 4698359 | Пробка дренажный | 1 |
| 36G | 4687659 | Кольцо | 1 |
| 36H | 4687660 | Уплотнительное кольцо | 1 |
| 36I | 4687658 | Прокладка | 1 |
| 36I | 4698361 | Прокладка | 1 |
| 36J | 4687946 | Пробка | 1 |
| 36K | 4687947 | Пробка | 1 |
| 36L | 4698358 | HED | 1 |
| 36L | 4698357 | HED | 1 |
| 36M | 4687688 | Сенсер | 1 |
| 37 | 4655884 | Виниловый шланг | 1 |
| 38 | 4655884 | Виниловый шланг | 1 |
| 39 | 9269704 | Топливный шланг | 1 |
| 39A | 4305110 | Топливный шланг | 1 |
| 39B | 4635784 | Трубка | 1 |
| 39A | 4325711 | Топливный шланг | 1 |
| 39B | 4352306 | Трубка | 1 |
| 40 | 4634979 | Манжета (M16) | 4 |
| 41 | 4634716 | Болт проушина (M16) | 2 |
| 42 | 4634911 | Трубка топливный | 2 |
| 43 | 4676391 | Топливный шланг | 1 |
| 52 | 4681999 | Виниловый шланг | 1 |
| 53 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
