Пилотные гидролинии (кабина коллисион)(джапан)<240> — HITACHI ZX225USR-3

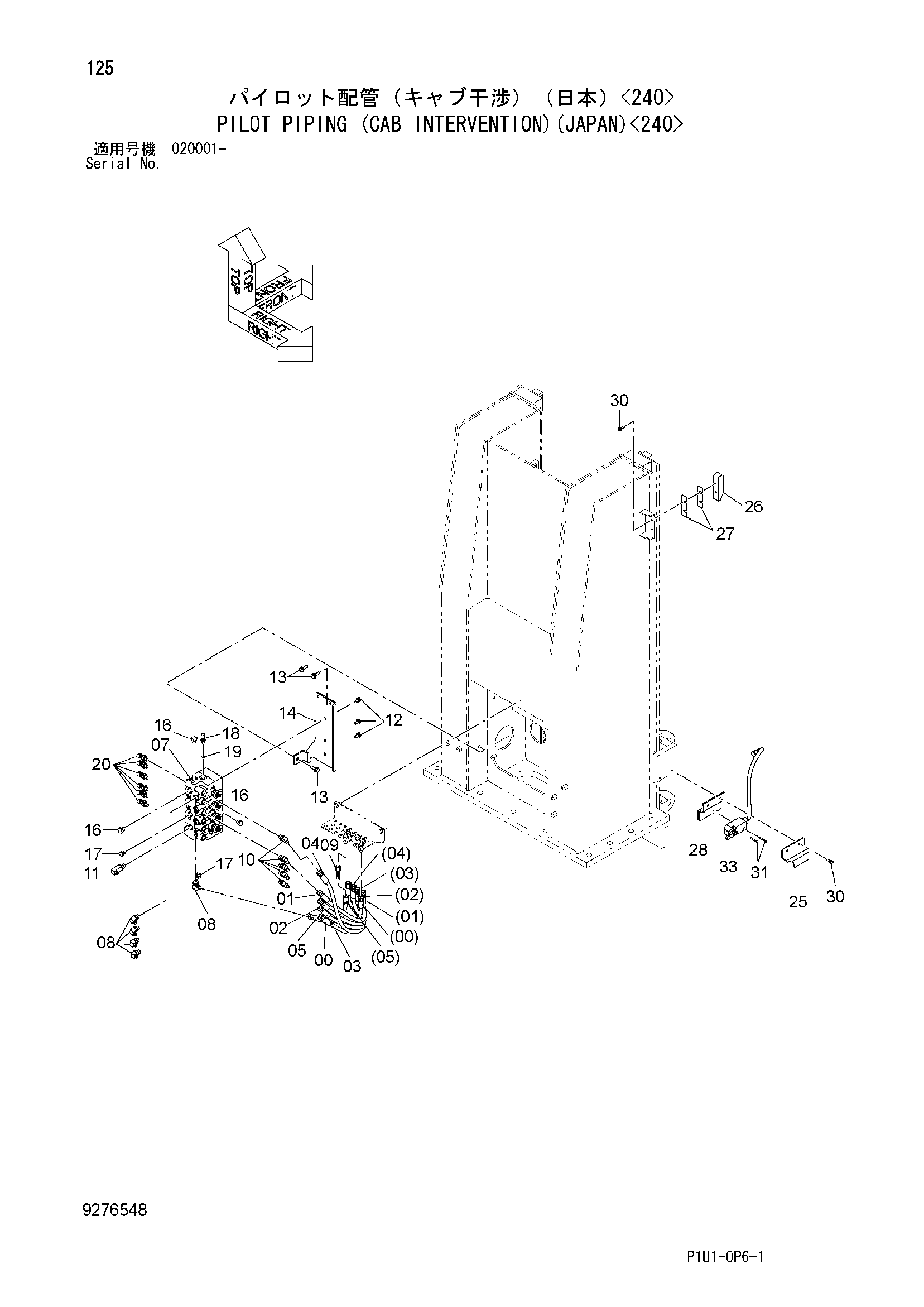

Заводская схема «Пилотные гидролинии (кабина коллисион)(джапан)<240>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4660222 | Шланг A(350) | 1 |
| 01 | 4370516 | Шланг B(490) | 1 |
| 02 | 4456714 | Шланг G(450) | 1 |
| 03 | 4660229 | Шланг H(450) | 1 |
| 04 | 4660225 | Шланг D(710) | 1 |
| 05 | 4660241 | Шланг DP(300) | 1 |
| 07 | 9221094 | Электромагнитный клапан | 1 |
| 08 | A852333 | Угловой штуцер | 5 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4246672 | Соединительный штуцер | 1 |
| 10 | A852233 | Угловой штуцер | 5 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4277650 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | J271020 | Болт с шайбой | 3 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271035 | Болт с шайбой | 3 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 8109257 | Кронштейн | 1 |
| 16 | A885003 | Пробка | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4333200 | Датчик | 1 |
| 19 | 4506320 | Уплотнительное кольцо | 1 |
| 20 | 4436535 | Датчик давления | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4669704 | Крышка | 1 |
| 26 | 4669701 | Пластина | 1 |
| 27 | 4669702 | Пластина | 2 |
| 28 | 4669703 | Кронштейн | 1 |
| 30 | J260825 | Болт с шайбой | 4 |
| 30A | J900825 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | J450540 | Винт с шайбой | 2 |
| 33 | 4677752 | Выключатель концевой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
