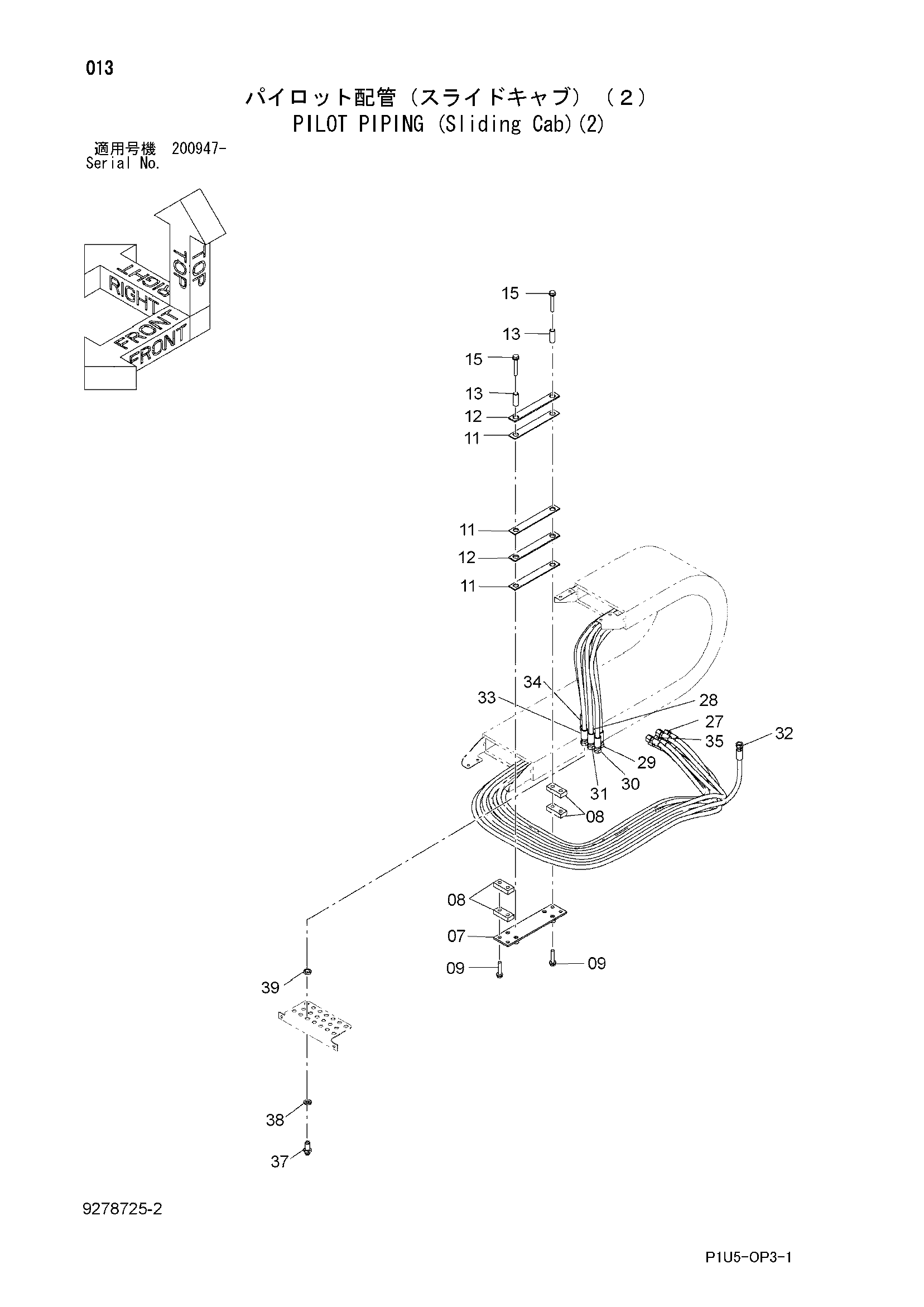

Пилотные гидролинии (слидинг кабина)(2) — HITACHI ZX225USR-3
Заводская схема «Пилотные гидролинии (слидинг кабина)(2)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 9768229 | Кронштейн | 1 |
| 08 | 4661526 | Проставка | 4 |
| 09 | J271055 | Болт с шайбой | 4 |
| 09A | J901055 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4672169 | Резиновая прокладка | 3 |
| 12 | 4672170 | Пластина | 2 |
| 13 | 4672171 | Проставка | 2 |
| 15 | J271075 | Болт с шайбой | 2 |
| 15A | J901075 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 27 | 4605509 | Шланг (A) | 1 |
| 28 | 4673852 | Шланг (B) | 1 |
| 29 | 4673853 | Шланг (G) | 1 |
| 30 | 4673854 | Шланг (H) | 1 |
| 31 | 4673855 | Шланг (DP) | 1 |
| 32 | 4673856 | Шланг (PF) | 1 |
| 33 | 4673857 | Шланг (PI) | 1 |
| 34 | 4673858 | Шланг (M) | 1 |
| 35 | 4658730 | Шланг (N) | 1 |
| 37 | 4202532 | Адаптер | 9 |
| 38 | A590914 | Пружинная шайба | 9 |
| 39 | 4202531 | Гайка | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
