Хигх-моунт кабина боковой ступень (2.0m)(1) — HITACHI ZX225USR-3

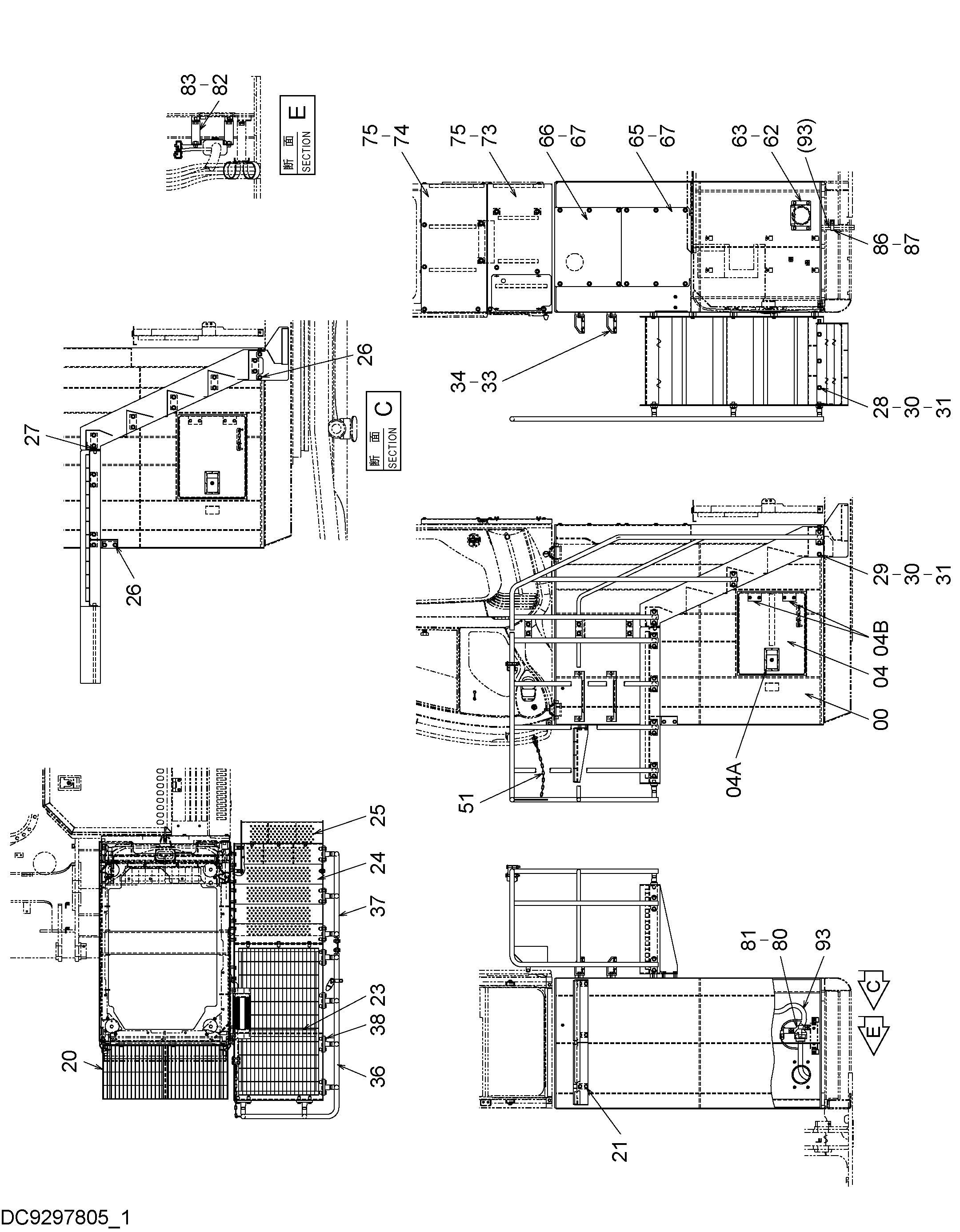

Заводская схема «Хигх-моунт кабина боковой ступень (2.0m)(1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054575 | Стойка | 1 |
| 04 | 7055504 | Дверь | 1 |
| 04A | 4361766 | Замок | 1 |
| 20 | 7042791 | Ступень | 1 |
| 21 | J271225 | Болт с шайбой | 6 |
| 21A | J901225 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 6025629 | Ступень | 1 |
| 24 | 6025705 | Ступень | 1 |
| 25 | 7053121 | Ступень | 1 |
| 26 | J281230 | Болт с шайбой | 18 |
| 26A | J901230 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 27 | J281235 | Болт с шайбой | 3 |
| 27A | J901235 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 28 | J281225 | Болт с шайбой | 3 |
| 28A | J901225 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | J281235 | Болт с шайбой | 1 |
| 29A | J901235 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 449490 | Плоская шайба | 4 |
| 31 | J950012 | Гайка | 4 |
| 33 | 2025971 | Ступень | 2 |
| 34 | J271230 | Болт с шайбой | 4 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 7052652 | Поручень | 1 |
| 37 | 7053362 | Поручень | 1 |
| 38 | J271250 | Болт с шайбой | 18 |
| 38A | J901250 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 51 | 4401490 | Цепь | 1 |
| 62 | 3109835 | Крышка | 1 |
| 63 | J271030 | Болт с шайбой | 4 |
| 63A | J901030 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 3110676 | Крышка | 1 |
| 66 | 4681380 | Крышка | 1 |
| 67 | J281030 | Болт с шайбой | 12 |
| 67A | J901030 | Болт | 1 |
| 67B | 4486055 | Шайба | 1 |
| 73 | 7054160 | Крышка | 1 |
| 74 | 7054161 | Крышка | 1 |
| 75 | J281030 | Болт с шайбой | 16 |
| 75A | J901030 | Болт | 1 |
| 75B | 4486055 | Шайба | 1 |
| 80 | 4666373 | Кронштейн | 1 |
| 81 | 4464320 | Болт фланец | 2 |
| 82 | 9768778 | Кронштейн | 2 |
| 83 | J271020 | Болт с шайбой | 2 |
| 83A | J901020 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 86 | 4190282 | Зажим | 1 |
| 87 | J271020 | Болт с шайбой | 1 |
| 87A | J901020 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 93 | 9297803 | Пилот-пипинг (2.0m) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
