Трубопроводы системы смазки (2) — HITACHI ZX225USR-3

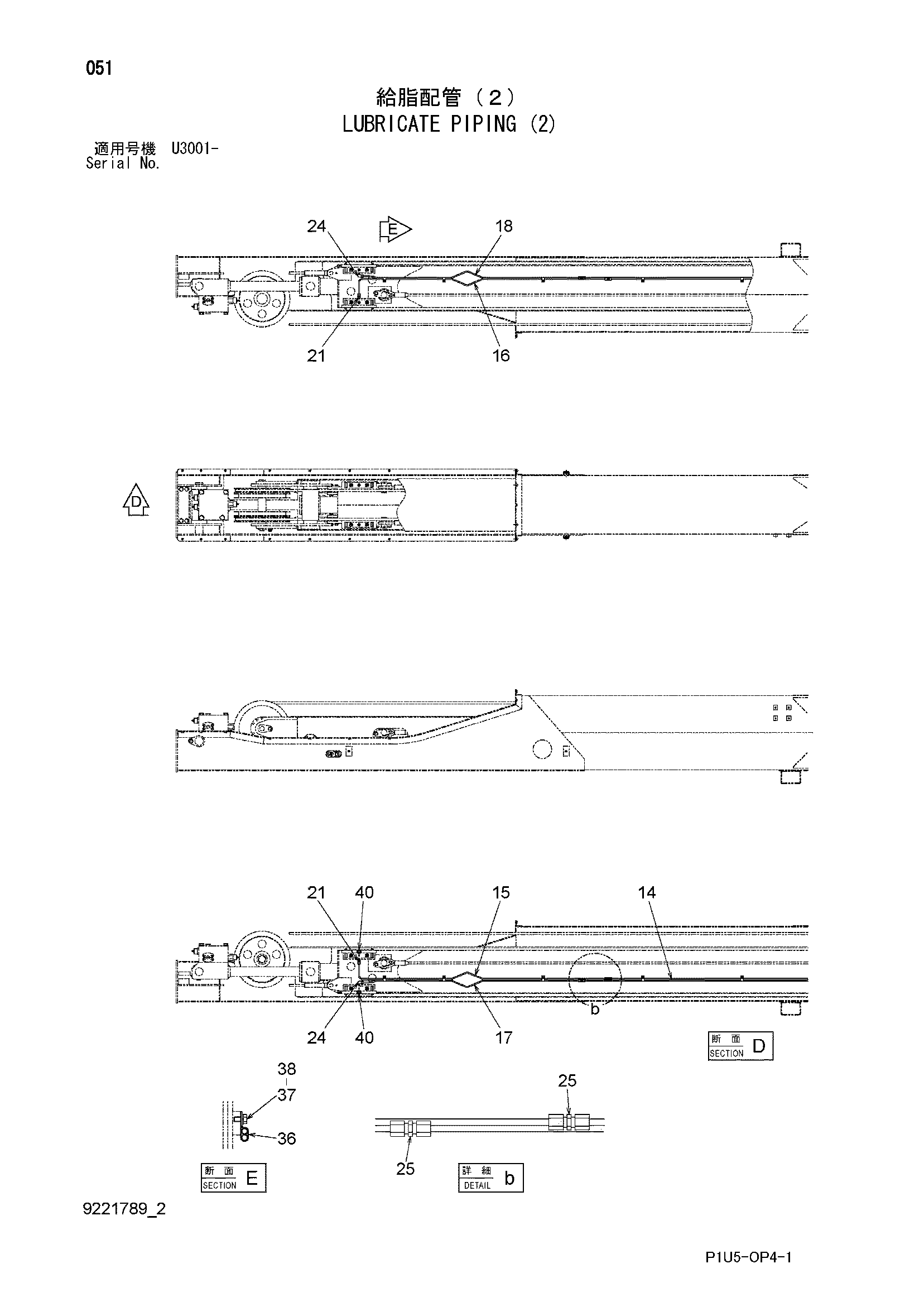

Заводская схема «Трубопроводы системы смазки (2)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
14	4487549	Трубка	4
15	4487550	Трубка	1
16	4487551	Трубка	1
17	4487552	Трубка	1
18	4487553	Трубка	1
21	4130168	Штуцер трубки	2
24	4130174	Штуцер трубки	2
25	4130192	Штуцер трубки	4
36	4000862	Зажим трубка	10
37	J900612	Болт	10
38	A590906	Пружинная шайба	10
40	4601141	Адаптер	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
