Пилотные гидролинии (слидинг кабина)(1) — HITACHI ZX225USR-3

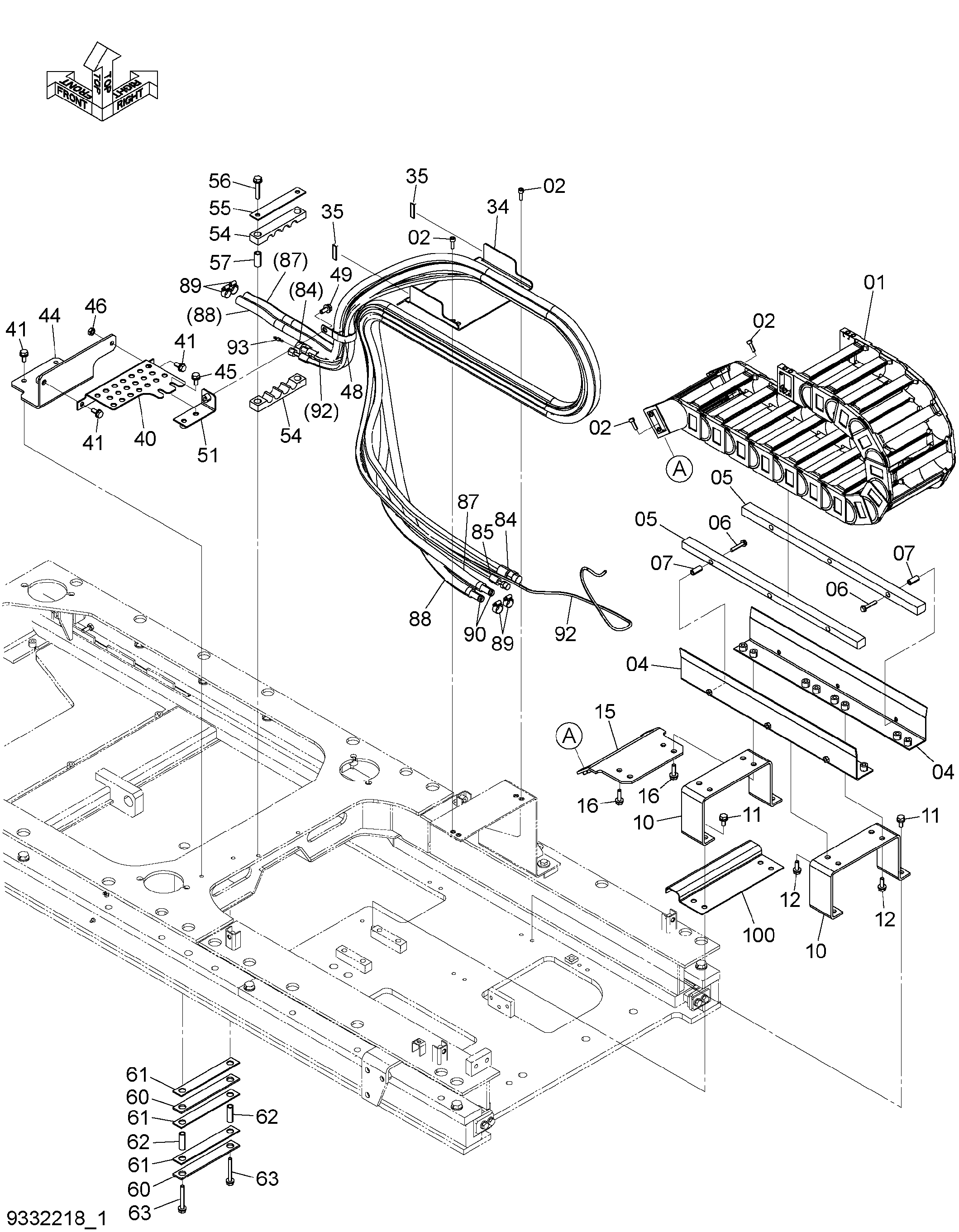

Заводская схема «Пилотные гидролинии (слидинг кабина)(1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4721760 | Направляющая шланг | 1 |
| 02 | J780825 | Болт с внутренним шестигранником | 8 |
| 04 | 8124774 | Направляющая | 2 |
| 05 | 4733553 | Резиновая прокладка | 2 |
| 06 | J260845 | Болт с шайбой | 6 |
| 06A | J900845 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4723627 | Проставка | 6 |
| 10 | 3120944 | Кронштейн | 2 |
| 11 | J271025 | Болт с шайбой | 8 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | 8128561 | Кронштейн | 1 |
| 16 | J271035 | Болт с шайбой | 4 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 34 | 3120943 | Кронштейн | 1 |
| 35 | 4488326 | Резиновое уплотнение | 2 |
| 40 | 4723604 | Кронштейн | 1 |
| 41 | J271025 | Болт с шайбой | 4 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 44 | 9773400 | Кронштейн | 1 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J950010 | Гайка | 1 |
| 48 | 4190265 | Зажим | 1 |
| 49 | J271025 | Болт с шайбой | 1 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 9773401 | Кронштейн | 1 |
| 54 | 4661492 | Хомут | 2 |
| 55 | 4661493 | Пластина | 1 |
| 56 | J271060 | Болт с шайбой | 2 |
| 56A | J901060 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4661494 | Проставка | 2 |
| 60 | 4672170 | Пластина | 2 |
| 61 | 4672169 | Резиновая прокладка | 3 |
| 62 | 4672171 | Проставка | 2 |
| 63 | J271075 | Болт с шайбой | 2 |
| 63A | J901075 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 84 | 4723622 | Шланг | 1 |
| 85 | 4723623 | Шланг | 1 |
| 87 | 4723625 | Водяной шланг | 1 |
| 88 | 4390013 | Водяной шланг | 1 |
| 89 | 4514699 | Хомут шланга | 4 |
| 90 | 4347396 | Соединение трубка | 2 |
| 92 | 4723631 | Виниловый шланг | 1 |
| 93 | 4254237 | Соединение | 1 |
| 100 | YA00008092 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
