Электрический тип управление детали — HITACHI ZX225USR-3

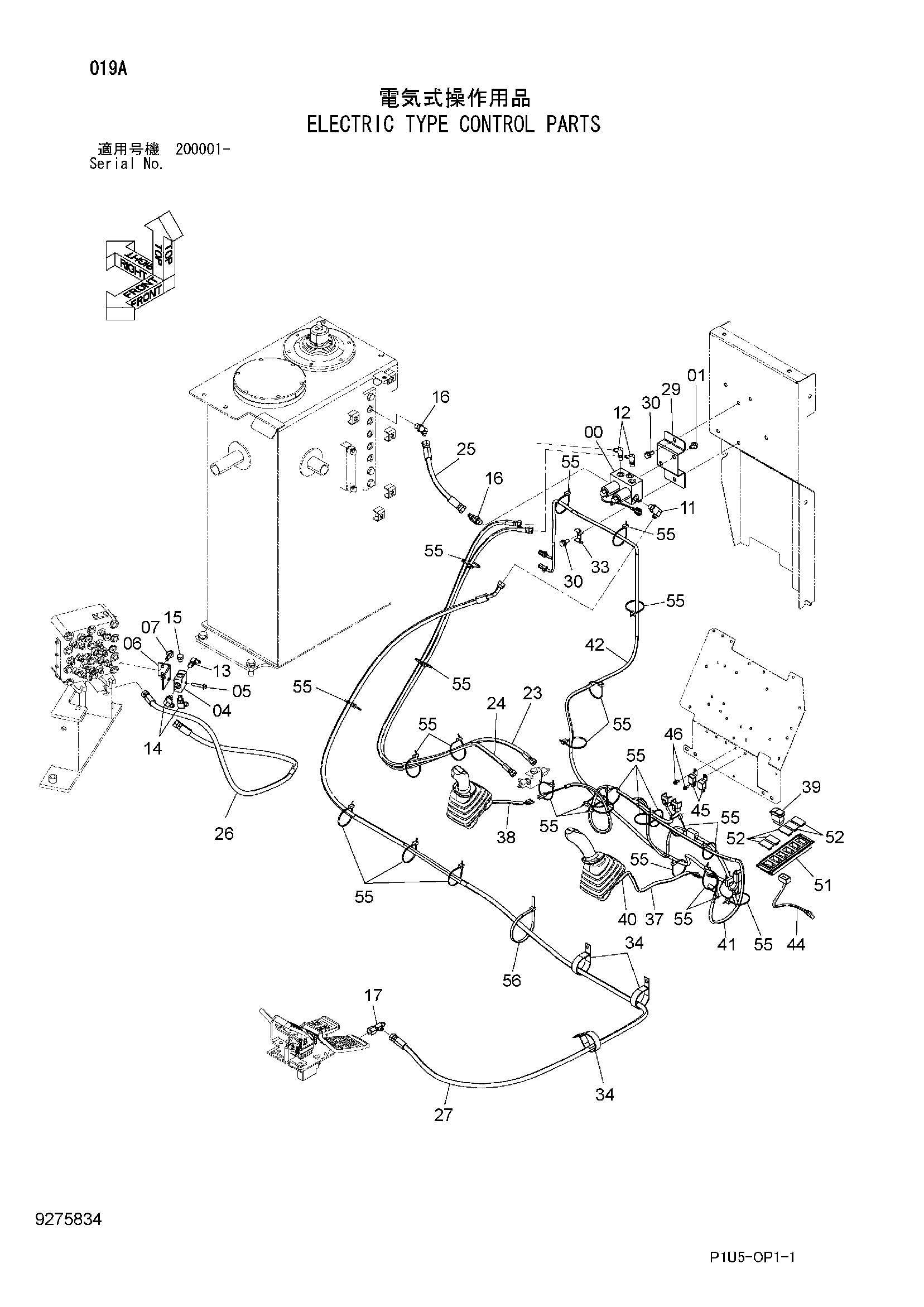

Заводская схема «Электрический тип управление детали» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260845 | Болт с шайбой | 2 |
| 05A | J900845 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 9764485 | Кронштейн | 1 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852233 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 23 | 9275826 | Шланг в сборе | 1 |
| 23A | 4668595 | Шланг | 1 |
| 23B | 4327315 | Защитный кожух | 3 |
| 24 | 9275827 | Шланг в сборе | 1 |
| 24A | 4668596 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 3 |
| 25 | 4479115 | Шланг | 1 |
| 26 | 9275829 | Шланг в сборе | 1 |
| 26A | 4320026 | Шланг | 1 |
| 26B | 4327315 | Защитный кожух | 3 |
| 27 | 9276752 | Шланг в сборе | 1 |
| 27A | 4669462 | Шланг | 1 |
| 27B | 4327315 | Защитный кожух | 3 |
| 29 | 4668512 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4602634 | Кронштейн | 1 |
| 34 | 4193816 | Зажим | 3 |
| 37 | 4650093 | Рукоятка | 1 |
| 38 | 4650094 | Рукоятка | 1 |
| 39 | 4651295 | Выключатель | 1 |
| 40 | 4300351 | Ленточный зажим | 2 |
| 41 | 3110035 | Жгут проводов | 1 |
| 42 | 4668884 | Жгут проводов | 1 |
| 44 | 4651278 | Жгут проводов | 1 |
| 45 | 4414207 | Реле | 2 |
| 46 | J460616 | Винт с шайбой | 2 |
| 51 | 2053295 | Корпус(6) | 1 |
| 52 | 4620283 | Колпачок | 5 |
| 55 | 4055312 | Ленточный зажим | 25 |
| 56 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
