Дополнительный. шестерня насос (50L) — HITACHI ZX225USR-3

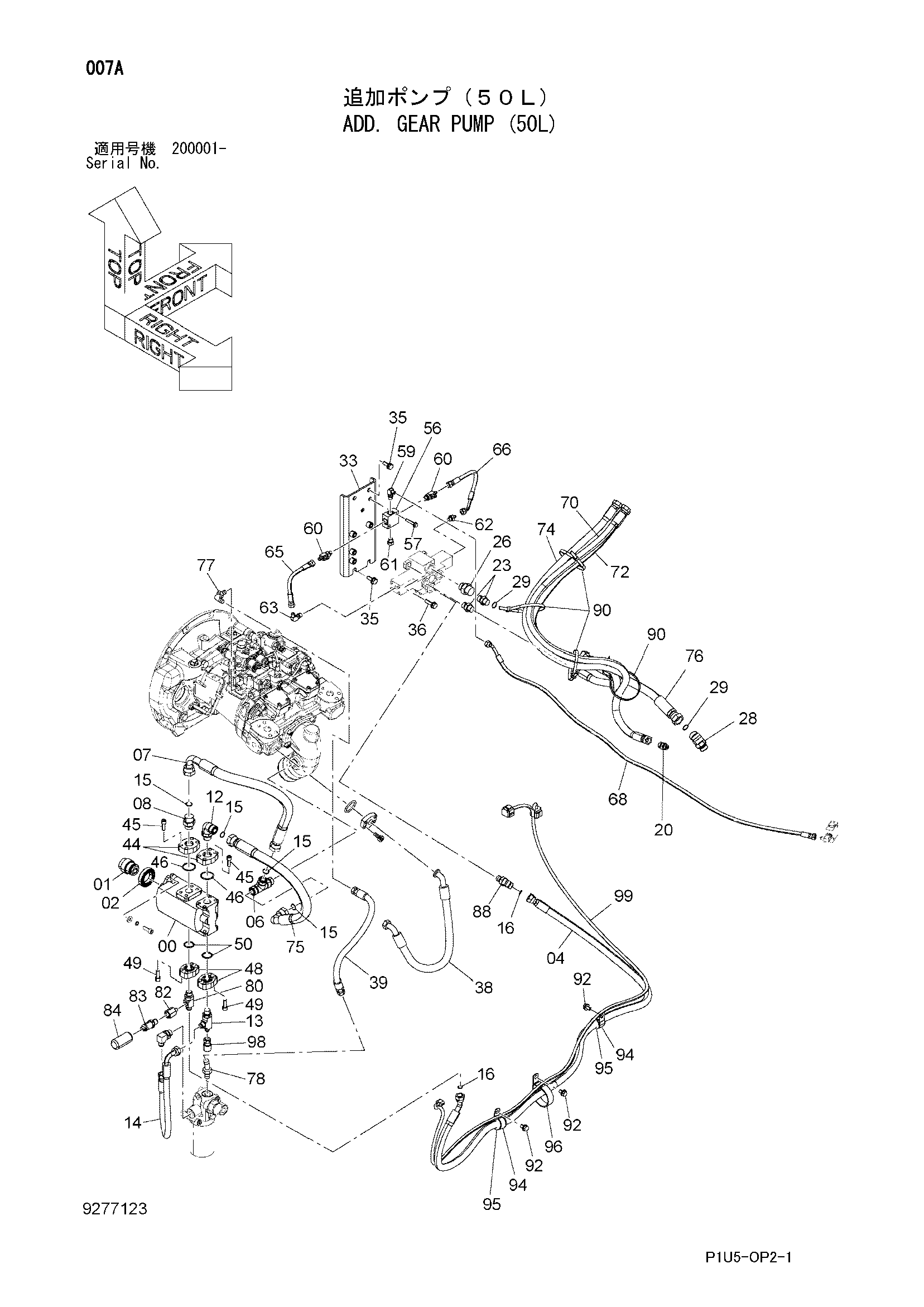

Заводская схема «Дополнительный. шестерня насос (50L)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4415604 | Шестерённый насос | 1 |
| 01 | 3085118 | Вал шестерня | 1 |
| 02 | 958740 | Шариковый подшипник | 1 |
| 04 | 4622508 | Шланг | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4642848 | Шланг | 1 |
| 08 | A853166 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4445981 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4489515 | Шланг | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | 4200656 | Адаптер | 1 |
| 23 | A853144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A853166 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A853266 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 2 |
| 33 | 8108840 | Кронштейн | 1 |
| 35 | J271030 | Болт с шайбой | 4 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271040 | Болт с шайбой | 3 |
| 36A | J901040 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4677541 | Шланг | 1 |
| 39 | 4634353 | Шланг | 1 |
| 44 | 3093166 | Фланец | 2 |
| 45 | J781030 | Болт с внутренним шестигранником | 8 |
| 46 | A811035 | Уплотнительное кольцо | 2 |
| 48 | 3089427 | Фланец | 2 |
| 49 | J781030 | Болт с внутренним шестигранником | 8 |
| 50 | A811030 | Уплотнительное кольцо | 2 |
| 56 | 4411001 | Челночный клапан | 1 |
| 57 | J260845 | Болт с шайбой | 2 |
| 57A | J900845 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 59 | A852322 | Угловой штуцер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | A852422 | Тройник | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | A885002 | Пробка | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | A852122 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | A852322 | Угловой штуцер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4458098 | Шланг | 1 |
| 66 | 4478278 | Шланг | 1 |
| 68 | 9275814 | Шланг в сборе | 1 |
| 68A | 4668580 | Шланг | 1 |
| 68B | 4327315 | Защитный кожух | 3 |
| 70 | 9278156 | Шланг в сборе | 1 |
| 70A | 4311806 | Шланг | 1 |
| 70B | 4327294 | Защитный кожух | 3 |
| 72 | 9278155 | Шланг в сборе | 1 |
| 72A | 4670902 | Шланг | 1 |
| 72B | 4327294 | Защитный кожух | 3 |
| 73 | 4234351 | Шланг | 1 |
| 74 | 9278153 | Шланг в сборе | 1 |
| 74A | 4670901 | Шланг | 1 |
| 74B | 4327294 | Защитный кожух | 3 |
| 75 | 4411920 | Шланг | 1 |
| 76 | 4677744 | Шланг | 1 |
| 77 | A852322 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | A852222 | Угловой штуцер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4280596 | Тройник | 1 |
| 80A | 4506418 | Уплотнительное кольцо | 1 |
| 82 | 4343145 | Переходник S | 1 |
| 83 | 4436271 | Датчик давления | 1 |
| 83A | 4365826 | Уплотнительное кольцо | 1 |
| 84 | 4207239 | Колпачок | 1 |
| 85 | 4670911 | Шланг | 1 |
| 87 | A852344 | Угловой штуцер | 1 |
| 87A | 4506418 | Уплотнительное кольцо | 1 |
| 88 | A852244 | Угловой штуцер | 1 |
| 88A | 4506418 | Уплотнительное кольцо | 1 |
| 90 | 4121859 | Ленточный зажим | 4 |
| 92 | J271020 | Болт с шайбой | 3 |
| 92A | J901020 | Болт | 1 |
| 92B | J222010 | Шайба | 1 |
| 94 | 4190264 | Зажим | 2 |
| 95 | 4457233 | Резиновая втулка | 2 |
| 96 | 4204136 | Зажим | 1 |
| 98 | 4223518 | Пробка унион | 1 |
| 99 | 3110096 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
