Стрела трубопроводы — HITACHI ZX225USR-3

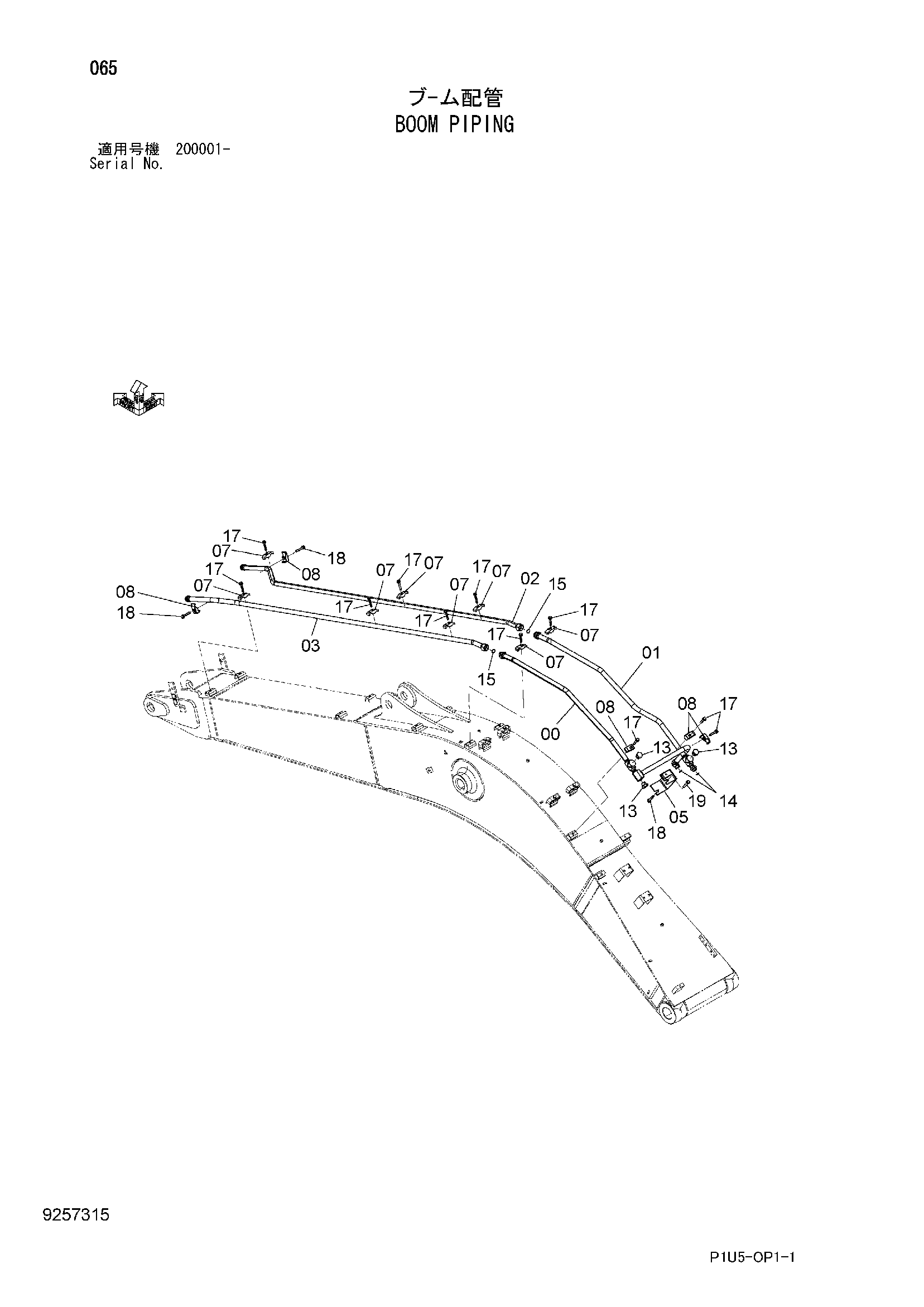

Заводская схема «Стрела трубопроводы» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102972 | Трубка | 1 |
| 01 | 8102973 | Трубка | 1 |
| 02 | 8102974 | Трубка | 1 |
| 03 | 8102975 | Трубка | 1 |
| 05 | 8102970 | Кронштейн | 1 |
| 07 | 4153488 | Хомут трубки | 8 |
| 08 | 4190127 | Хомут трубки | 5 |
| 13 | A885008 | Пробка | 3 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4187329 | Уплотнительное кольцо | 2 |
| 17 | 4661580 | Болт с шайбой | 11 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4661581 | Болт с шайбой | 3 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4665709 | Болт с шайбой | 1 |
| 19A | J901285 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
