Пилотные гидролинии (правый педаль) — HITACHI ZX225USR-3

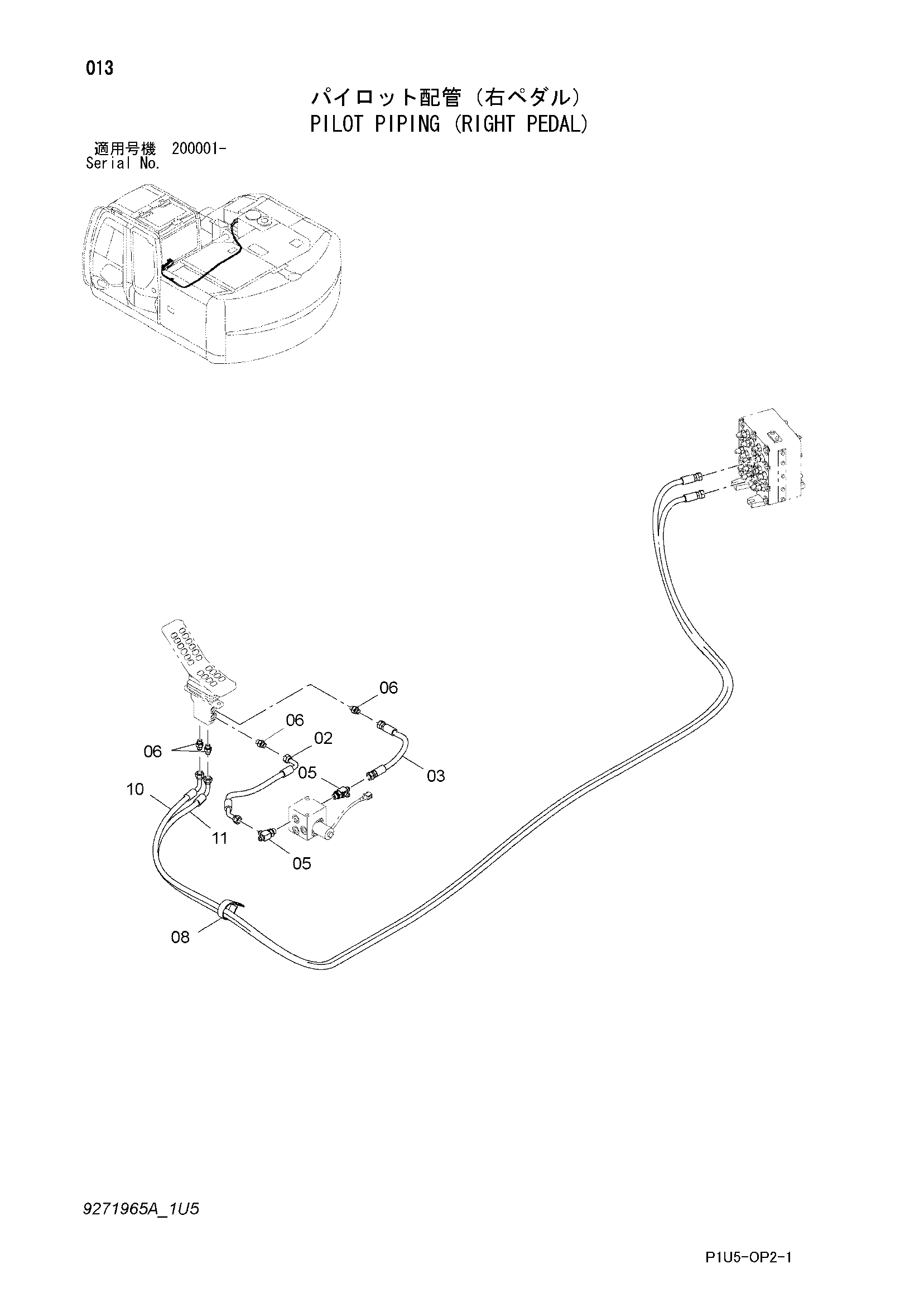

Заводская схема «Пилотные гидролинии (правый педаль)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4638791 | Шланг | 1 |
| 03 | 4660514 | Шланг | 1 |
| 05 | A852433 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4190265 | Зажим | 1 |
| 10 | 9282831 | Шланг в сборе | 1 |
| 10A | 4664252 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
| 11 | 9282832 | Шланг в сборе | 1 |
| 11A | 4669106 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
