Отопитель устройство — HITACHI ZX225USR-3

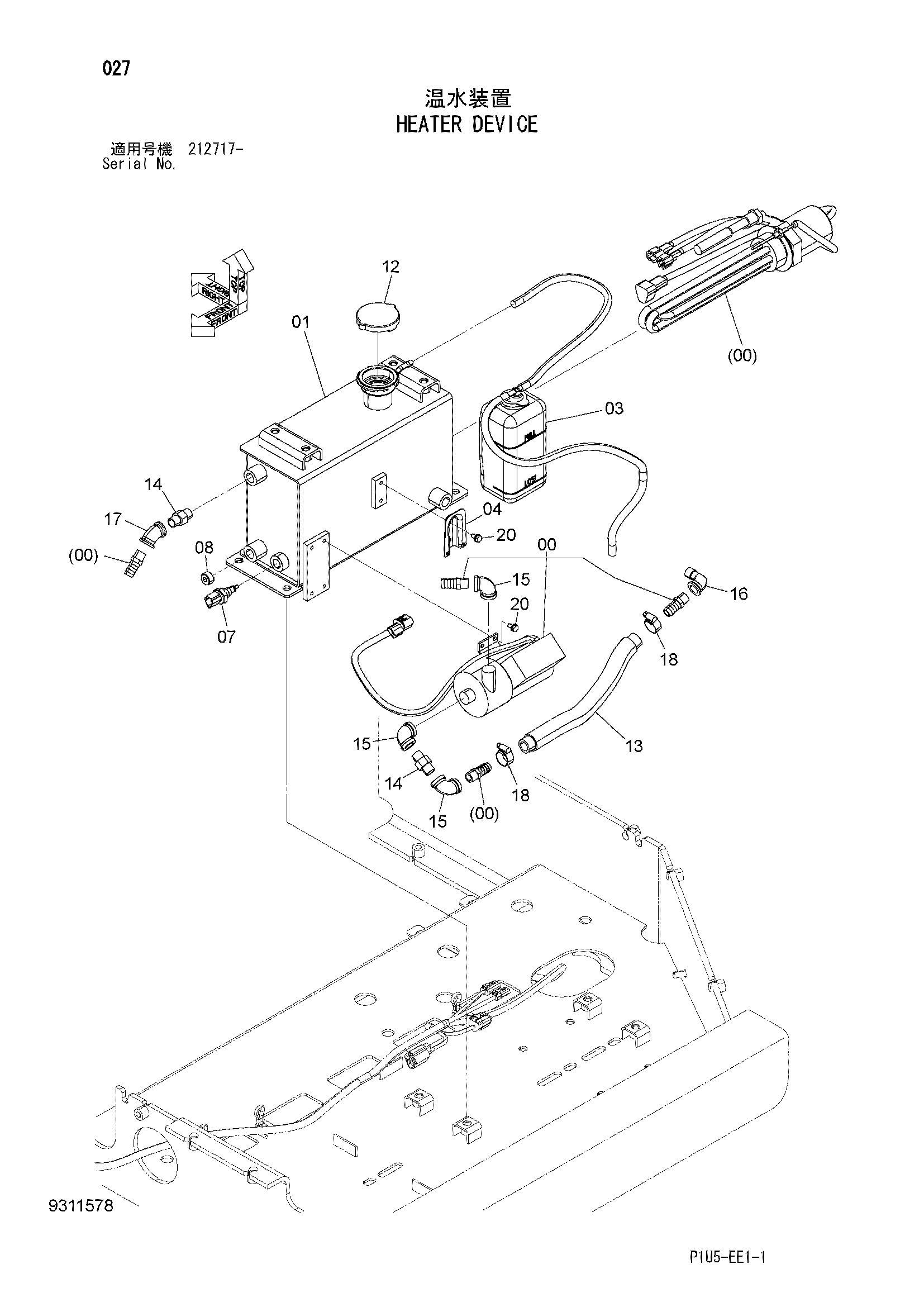

Заводская схема «Отопитель устройство» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4710172 | Отопитель | 1 |
| 01 | 6027684 | Бак воды | 1 |
| 03 | 4431425 | Бак воды | 1 |
| 03A | 4397682 | Бак воды | 1 |
| 03B | 4397683 | Колпачок | 1 |
| 03C | 4443272 | Шланг | 1 |
| 03D | 4443274 | Шланг | 1 |
| 03E | 4397686 | Хомут | 2 |
| 03F | 4398054 | Манжета | 1 |
| 03G | 4398055 | Резиновый шланг | 1 |
| 04 | 4367147 | Пластина | 1 |
| 07 | 4657941 | Датчик термостатический | 1 |
| 08 | 94-2012 | Пробка | 1 |
| 12 | 4469480 | Колпачок | 1 |
| 13 | 9318009 | Водяной шланг | 1 |
| 13A | 4718487 | Водяной шланг | 1 |
| 13B | 4718491 | Трубка | 1 |
| 14 | J70783 | Адаптер | 2 |
| 15 | J70283 | Угловой штуцер | 3 |
| 16 | 94-0647 | Угловой штуцер | 1 |
| 17 | 4718612 | Угловой штуцер | 1 |
| 18 | 4514699 | Хомут шланга | 2 |
| 20 | J260612 | Болт с шайбой | 6 |
| 20A | J900612 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
