Кондиционер (2) — HITACHI ZX225USR-3

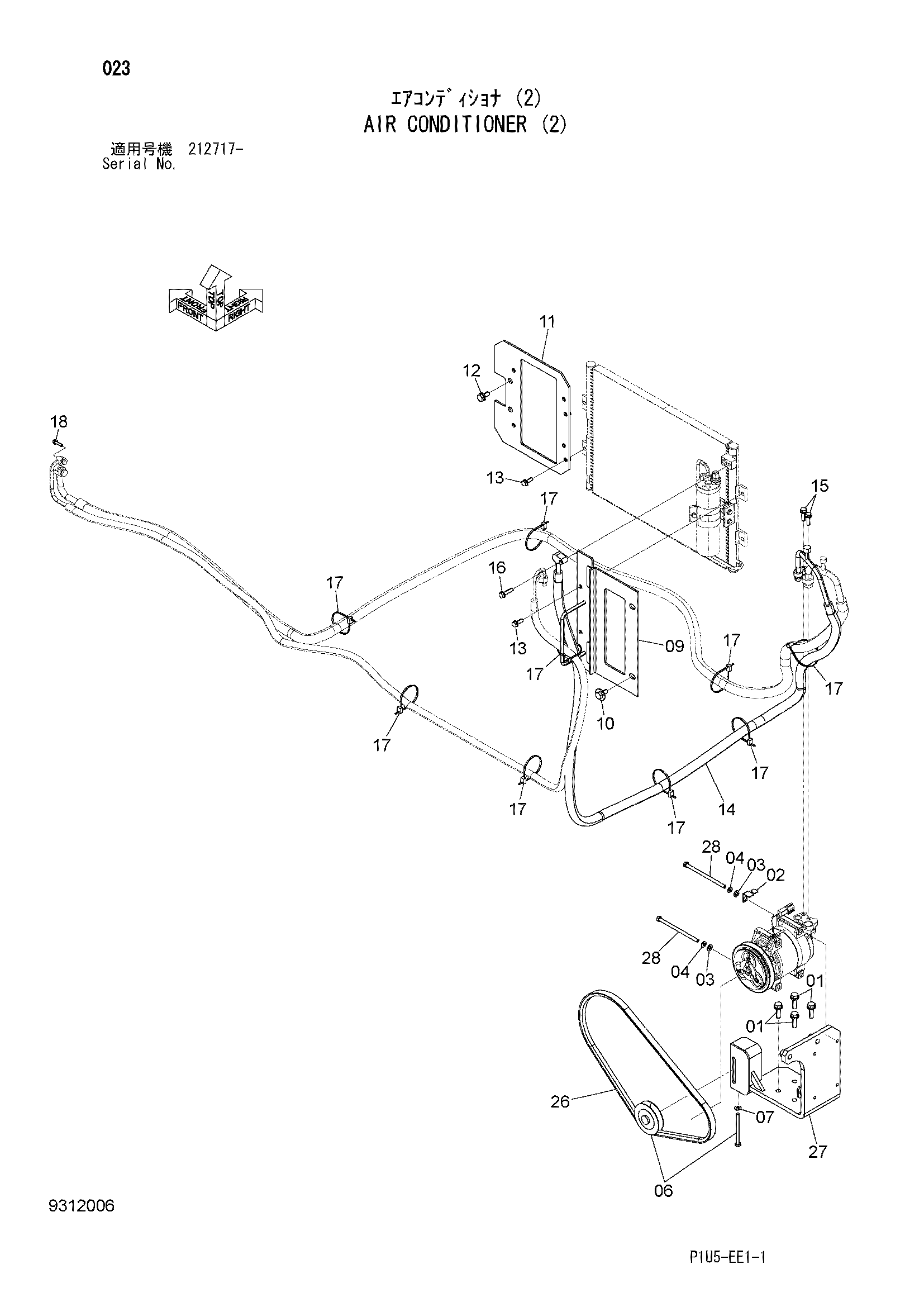

Заводская схема «Кондиционер (2)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4355515 | Кронштейн | 1 |
| 03 | A590108 | Плоская шайба | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 06 | 4346770 | Шкив | 1 |
| 07 | A590108 | Плоская шайба | 1 |
| 09 | 8098172 | Кронштейн | 1 |
| 10 | J281025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | 8101543 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J260825 | Болт с шайбой | 4 |
| 13A | J900825 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4630475 | Шланг | 1 |
| 14A | 4370247 | Колпачок | 1 |
| 14B | 4421946 | Уплотнительное кольцо | 2 |
| 15 | J260830 | Болт с шайбой | 2 |
| 15A | J900830 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J260835 | Болт с шайбой | 1 |
| 16A | J900835 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4055312 | Ленточный зажим | 9 |
| 18 | J260625 | Болт с шайбой | 1 |
| 18A | J900625 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 26 | 4711733 | Ремень V | 1 |
| 27 | 7058849 | Кронштейн | 1 |
| 28 | 4652416 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
