Трубопроводы системы смазки (1) — HITACHI ZX225USR-3

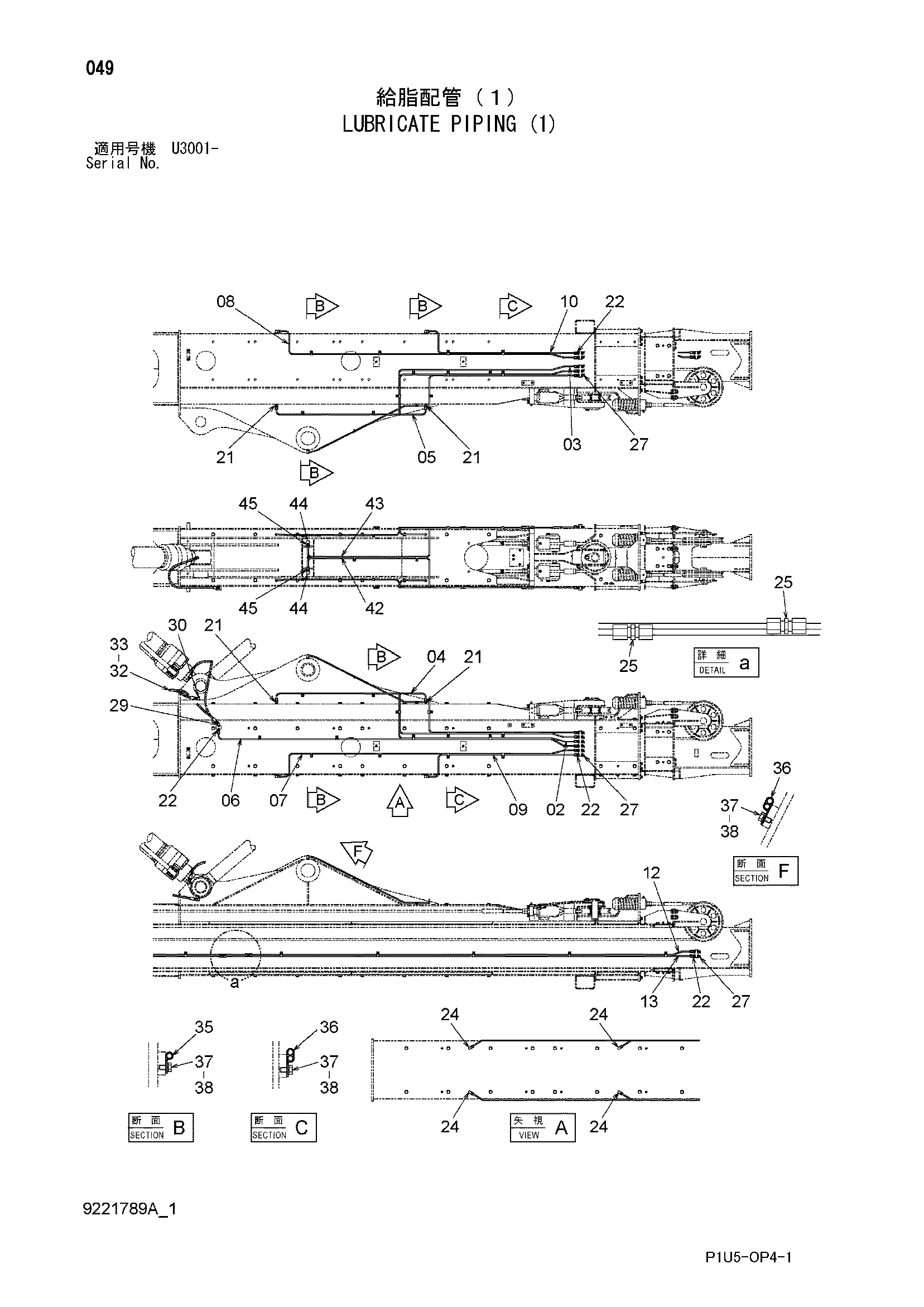

Заводская схема «Трубопроводы системы смазки (1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3097327 | Трубка | 1 |
| 03 | 3097328 | Трубка | 1 |
| 04 | 4487540 | Трубка | 1 |
| 05 | 4487541 | Трубка | 1 |
| 06 | 4487542 | Трубка | 1 |
| 07 | 4487543 | Трубка | 1 |
| 08 | 4487544 | Трубка | 1 |
| 09 | 4487545 | Трубка | 1 |
| 10 | 4487546 | Трубка | 1 |
| 12 | 4487547 | Трубка | 2 |
| 13 | 4487548 | Трубка | 2 |
| 21 | 4130168 | Штуцер трубки | 4 |
| 22 | 4130169 | Штуцер трубки | 16 |
| 24 | 4130174 | Штуцер трубки | 4 |
| 25 | 4130192 | Штуцер трубки | 4 |
| 27 | 4148896 | Пресс-маслёнка | 15 |
| 29 | 4154655 | Угловой штуцер | 1 |
| 30 | 4256211 | Угловой штуцер | 1 |
| 32 | 4251916 | Шланг | 1 |
| 33 | 4327293 | Защитный кожух | 2 |
| 35 | 4000854 | Зажим трубка | 14 |
| 36 | 4000862 | Зажим трубка | 26 |
| 37 | J900612 | Болт | 40 |
| 38 | A590906 | Пружинная шайба | 40 |
| 42 | 3098019 | Трубка | 1 |
| 43 | 3098020 | Трубка | 1 |
| 44 | 94-0630 | Угловой штуцер | 2 |
| 45 | 4130169 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
