Ход блокировка устройство (слидинг кабина) — HITACHI ZX225USR-3

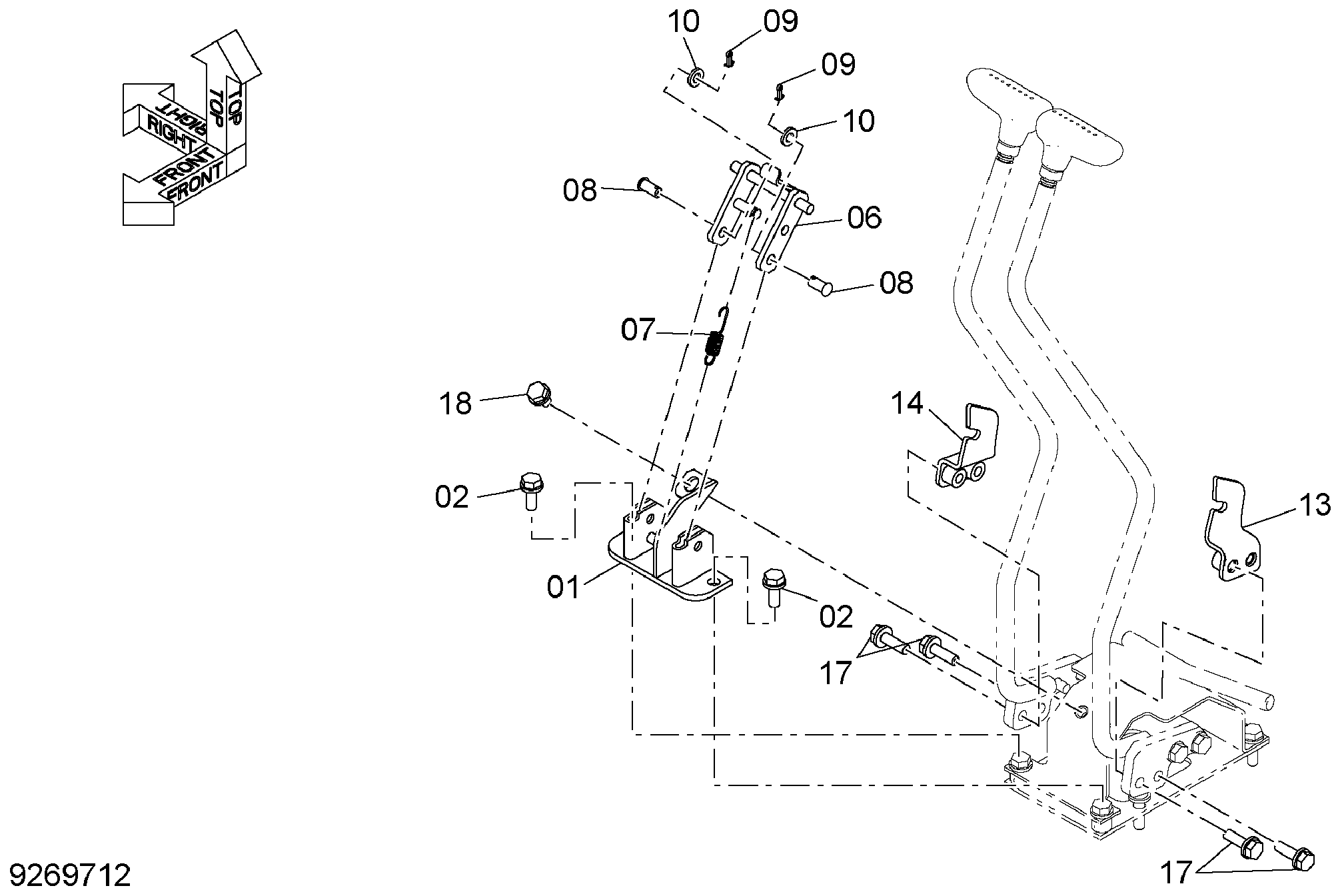

Заводская схема «Ход блокировка устройство (слидинг кабина)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8107094 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 06 | 8107095 | Ограничитель | 1 |
| 07 | 4279604 | Пружина | 1 |
| 08 | 4287795 | Палец | 2 |
| 09 | A763016 | Шплинт | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 13 | 8107096 | Кронштейн | 1 |
| 14 | 8107097 | Кронштейн | 1 |
| 17 | J271035 | Болт с шайбой | 4 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
