Скольжение рукоять — HITACHI ZX225USR-3

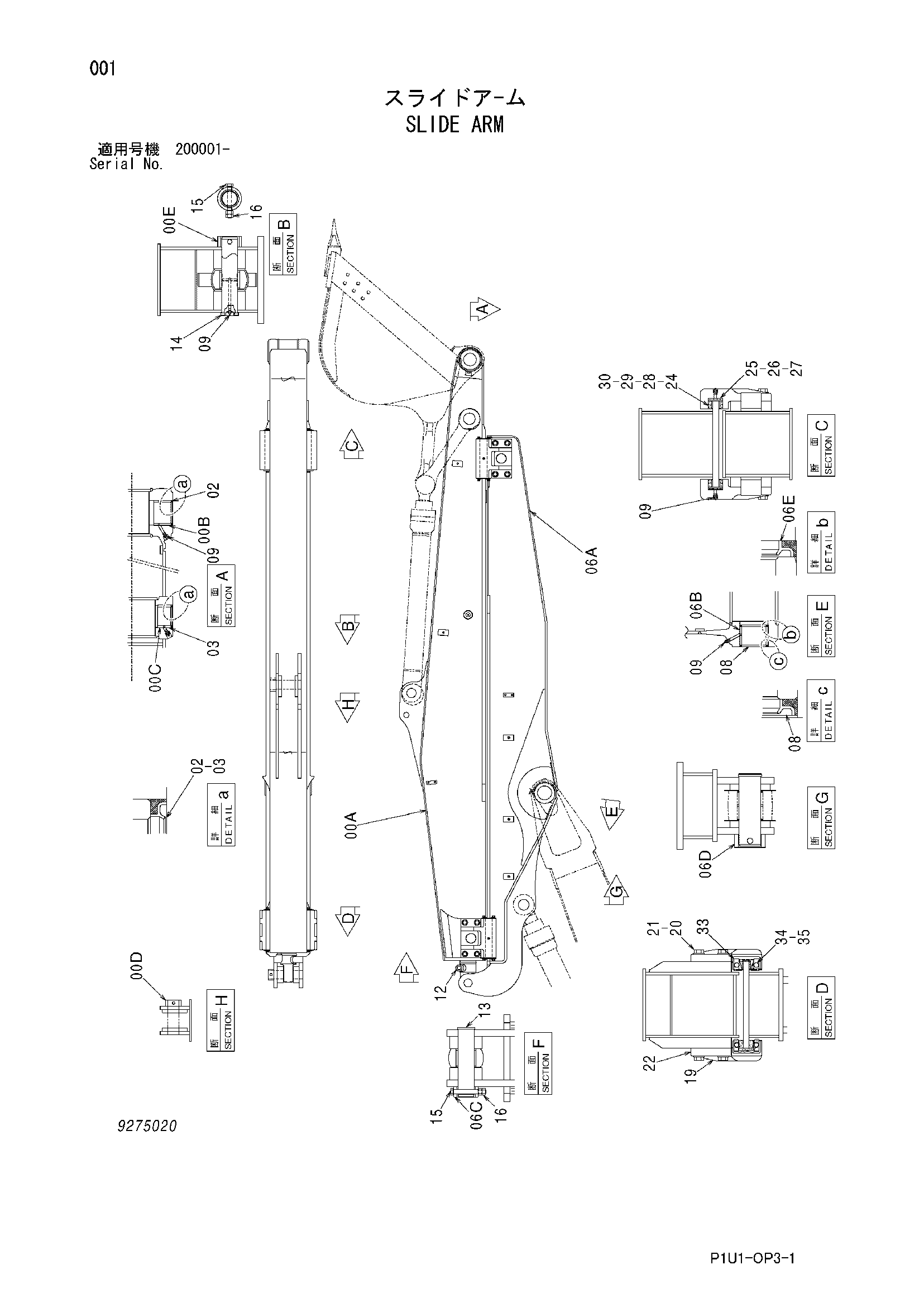

Заводская схема «Скольжение рукоять» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052414 | Рукоять верхний | 1 |
| 00A | 6025369 | Рукоять верхний | 1 |
| 00B | 4409178 | Втулка | 2 |
| 00C | 4409122 | Втулка | 2 |
| 00D | 4435239 | Ограничитель | 1 |
| 00E | 4434951 | Ограничитель | 1 |
| 02 | 4067902 | Пылезащитное уплотнение | 2 |
| 03 | 4084578 | Пылезащитное уплотнение | 2 |
| 06 | 7052415 | Рукоять нижний | 1 |
| 06A | 5011305 | Рукоять нижний | 1 |
| 06B | 4443881 | Втулка | 2 |
| 06C | 4434951 | Ограничитель | 1 |
| 06D | 4434953 | Ограничитель | 1 |
| 06E | 4067901 | Пылезащитное уплотнение | 2 |
| 08 | 4067901 | Пылезащитное уплотнение | 2 |
| 09 | J75481 | Пресс-маслёнка | 11 |
| 12 | 4624990 | Гидроцилиндр | 1 |
| 13 | 3103066 | Палец | 1 |
| 14 | 3103067 | Палец | 1 |
| 15 | 4435123 | Стопорный палец | 2 |
| 16 | J950016 | Гайка | 4 |
| 19 | 2051708 | Опора | 4 |
| 20 | J912070 | Болт | 16 |
| 21 | 4018545 | Шайба | 16 |
| 22 | 4667386 | Регулировочная шайба 0.6mm | 4 |
| 24 | 4624991 | Пластина скольжение | 8 |
| 25 | 4624992 | Пластина скольжение | 4 |
| 26 | 4624993 | Регулировочная шайба 0.6mm | 8 |
| 27 | 4624994 | Регулировочная шайба 1.0mm | 4 |
| 28 | 4624995 | Регулировочная шайба 0.3mm | 4 |
| 29 | 4624996 | Регулировочная шайба 0.6mm | 8 |
| 30 | 4624997 | Регулировочная шайба 1.0mm | 8 |
| 33 | 9763193 | Ограничитель | 8 |
| 34 | J901030 | Болт | 16 |
| 35 | A590910 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
