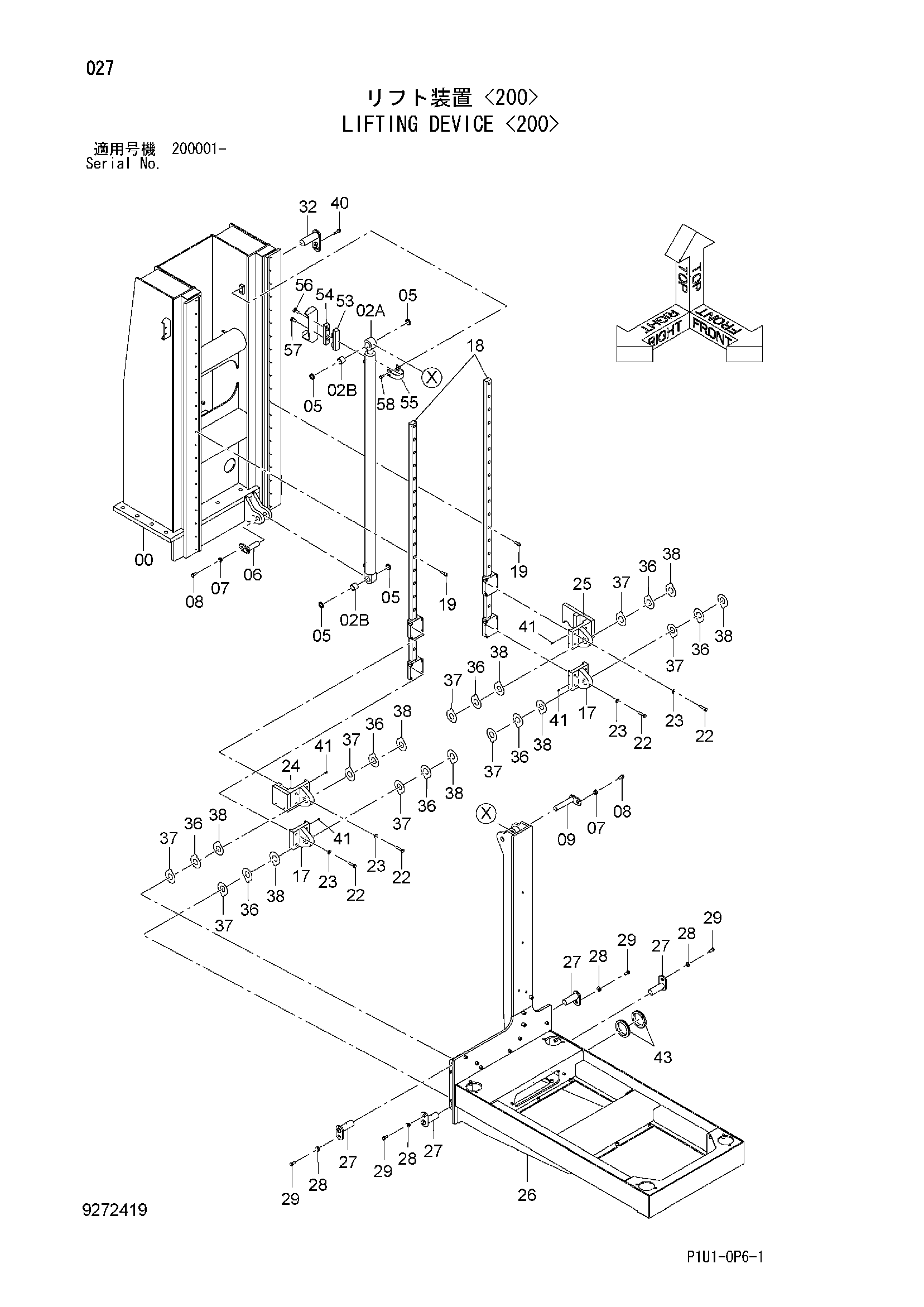

Подъём устройство <200> — HITACHI ZX225USR-3
Заводская схема «Подъём устройство <200>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011029 | Башенный | 1 |
| 02 | 9274388 | Гидроцилиндр. в сборе | 1 |
| 02A | 4664421 | Гидроцилиндр | 1 |
| 02B | 4359869 | Втулка | 2 |
| 05 | 4473084 | Пылезащитное уплотнение | 4 |
| 06 | 9743189 | Палец | 1 |
| 07 | 4339354 | Втулка | 2 |
| 08 | J901230 | Болт | 2 |
| 09 | 9767490 | Палец | 1 |
| 17 | 8108498 | Кронштейн | 2 |
| 18 | 4664583 | Направляющая (1=2комплект) | 1 |
| 19 | J781240 | Болт с внутренним шестигранником | 40 |
| 22 | J921255 | Болт | 16 |
| 23 | J222012 | Шайба | 16 |
| 24 | 8108496 | Кронштейн | 1 |
| 25 | 8108497 | Кронштейн | 1 |
| 26 | 5011030 | Платформа | 1 |
| 27 | 9767133 | Палец | 4 |
| 28 | 4339354 | Втулка | 4 |
| 29 | J901230 | Болт | 4 |
| 32 | 9767518 | Палец | 1 |
| 36 | 4667165 | Регулировочная шайба 0.3mm | 8 |
| 37 | 4667166 | Регулировочная шайба 0.5mm | 8 |
| 38 | 4667167 | Регулировочная шайба 1.0mm | 12 |
| 40 | J271050 | Болт с шайбой | 1 |
| 40A | J901050 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | M450616 | Установочный винт | 8 |
| 43 | 4283927 | Резиновая втулка | 2 |
| 53 | 9769103 | Защитный кожух | 1 |
| 54 | 4680613 | Регулировочная шайба 2.0mm | 8 |
| 55 | 4680632 | Защитный кожух | 1 |
| 56 | J901440 | Болт | 2 |
| 57 | A590114 | Плоская шайба | 2 |
| 58 | J271230 | Болт с шайбой | 4 |
| 58A | J901230 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
