Пилотные гидролинии (р-педал) — HITACHI ZX225USR-3

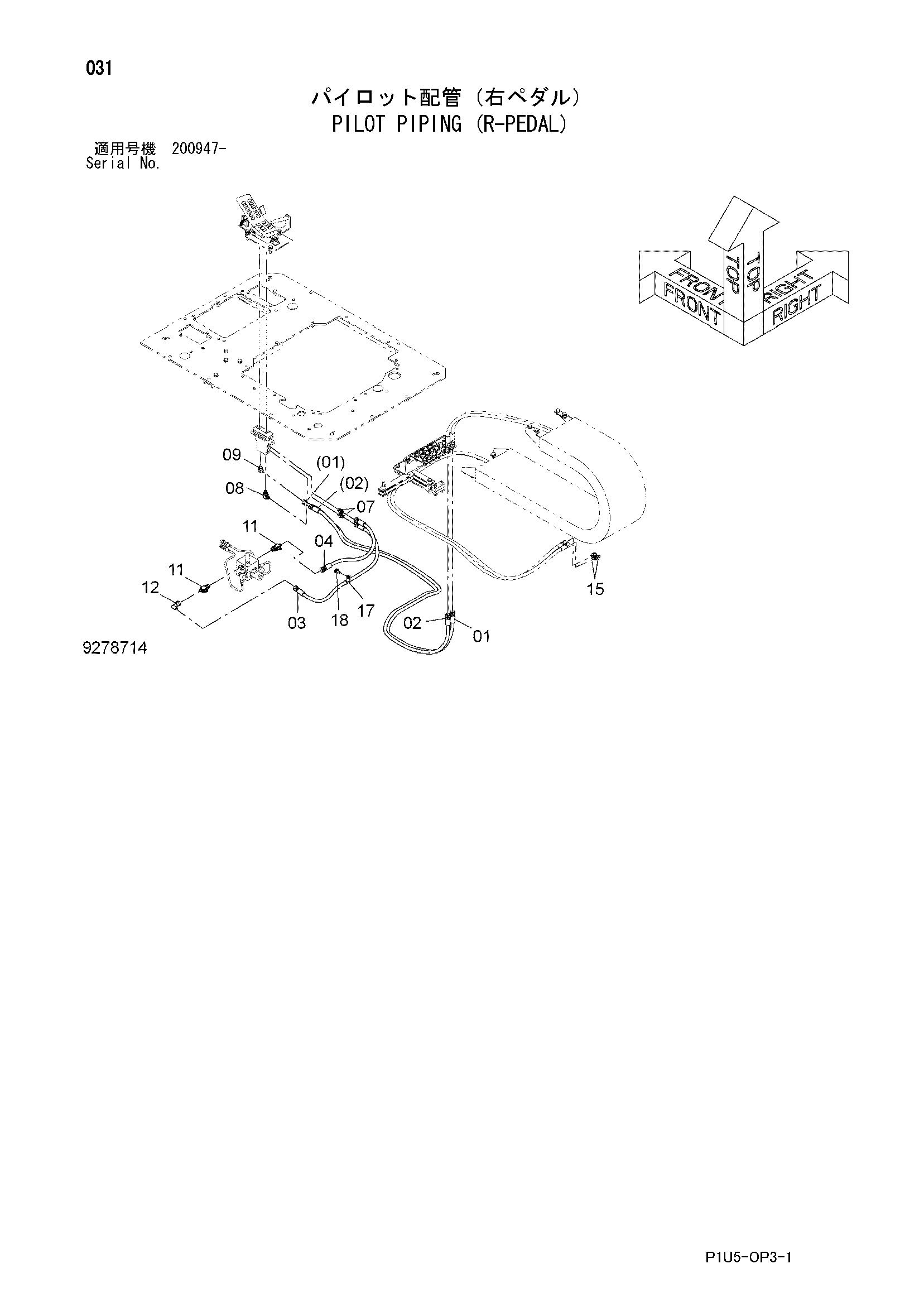

Заводская схема «Пилотные гидролинии (р-педал)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4673834 | Шланг (M) | 1 |
| 02 | 4330113 | Шланг (N) | 1 |
| 03 | 4364524 | Шланг (P2) | 1 |
| 04 | 4673836 | Шланг (T5) | 1 |
| 07 | A852123 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852223 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852433 | Тройник | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4239976 | Унион S | 1 |
| 15 | 4231653 | Адаптер | 2 |
| 17 | 4190275 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
