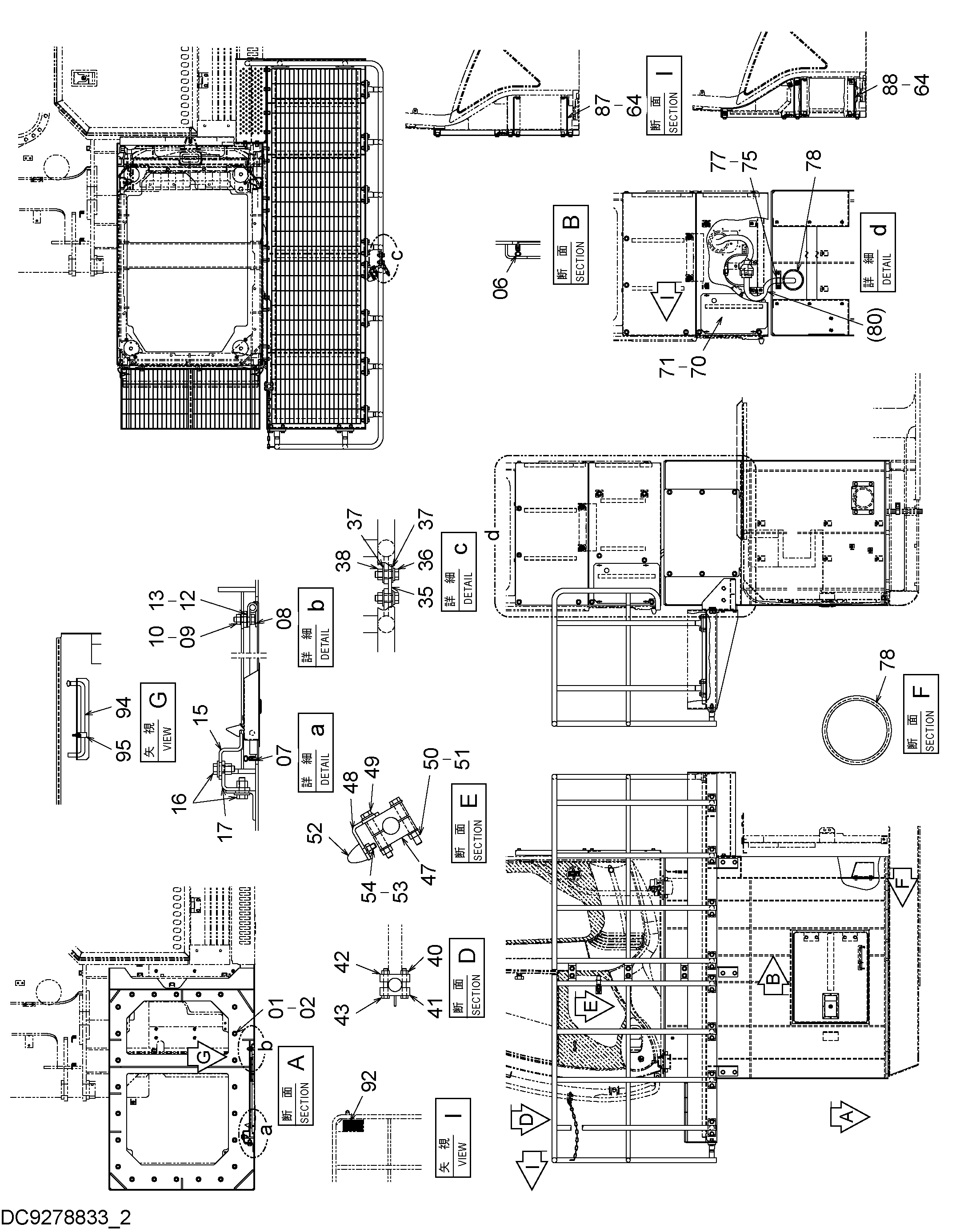

Хигх-моунт кабина галлерй ступень (1.5m)(2) — HITACHI ZX225USR-3
Заводская схема «Хигх-моунт кабина галлерй ступень (1.5m)(2)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921235 | Стойка | 1 |
| 02 | 4249324 | Шайба | 24 |
| 06 | 4465722 | Уплотнительная окантовка | 2 |
| 07 | 4465725 | Уплотнительная окантовка | 1 |
| 08 | J271035 | Болт с шайбой | 4 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J950010 | Гайка | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 12 | 4454317 | Регулировочная шайба | 2 |
| 13 | 4454316 | Регулировочная шайба | 2 |
| 15 | 4351140 | Ограничитель | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 9758955 | Кронштейн | 1 |
| 35 | 4364672 | Пластина | 3 |
| 36 | J271240 | Болт с шайбой | 6 |
| 36A | J901240 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 449490 | Плоская шайба | 12 |
| 38 | J950012 | Гайка | 6 |
| 40 | 4030364 | U-образная гайка | 2 |
| 41 | 9727860 | Хомут | 1 |
| 42 | 4203394 | Хомут | 1 |
| 43 | J900855 | Болт | 2 |
| 47 | 4334363 | Хомут трубки | 2 |
| 48 | 4465422 | Кронштейн | 1 |
| 49 | J271295 | Болт с шайбой | 2 |
| 49A | J901295 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | A590112 | Плоская шайба | 2 |
| 51 | M660012 | U-образная гайка | 2 |
| 52 | 4204586 | Ограничитель | 1 |
| 53 | A590910 | Пружинная шайба | 1 |
| 54 | J950010 | Гайка | 1 |
| 64 | J271030 | Болт с шайбой | 4 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 70 | 9768218 | Крышка | 1 |
| 71 | M360614 | Болт винг | 4 |
| 71A | 4454092 | Кронштейн | 1 |
| 75 | 4190264 | Зажим | 1 |
| 77 | J271020 | Болт с шайбой | 1 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | 4667027 | Резиновая втулка | 2 |
| 87 | 9768935 | Кронштейн | 2 |
| 88 | 9768936 | Кронштейн | 2 |
| 92 | 3112148 | Предупреждающая табличка | 1 |
| 94 | 4639112 | Стойка | 1 |
| 95 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
