Электрооборудование (A) — HITACHI ZX225USR-3

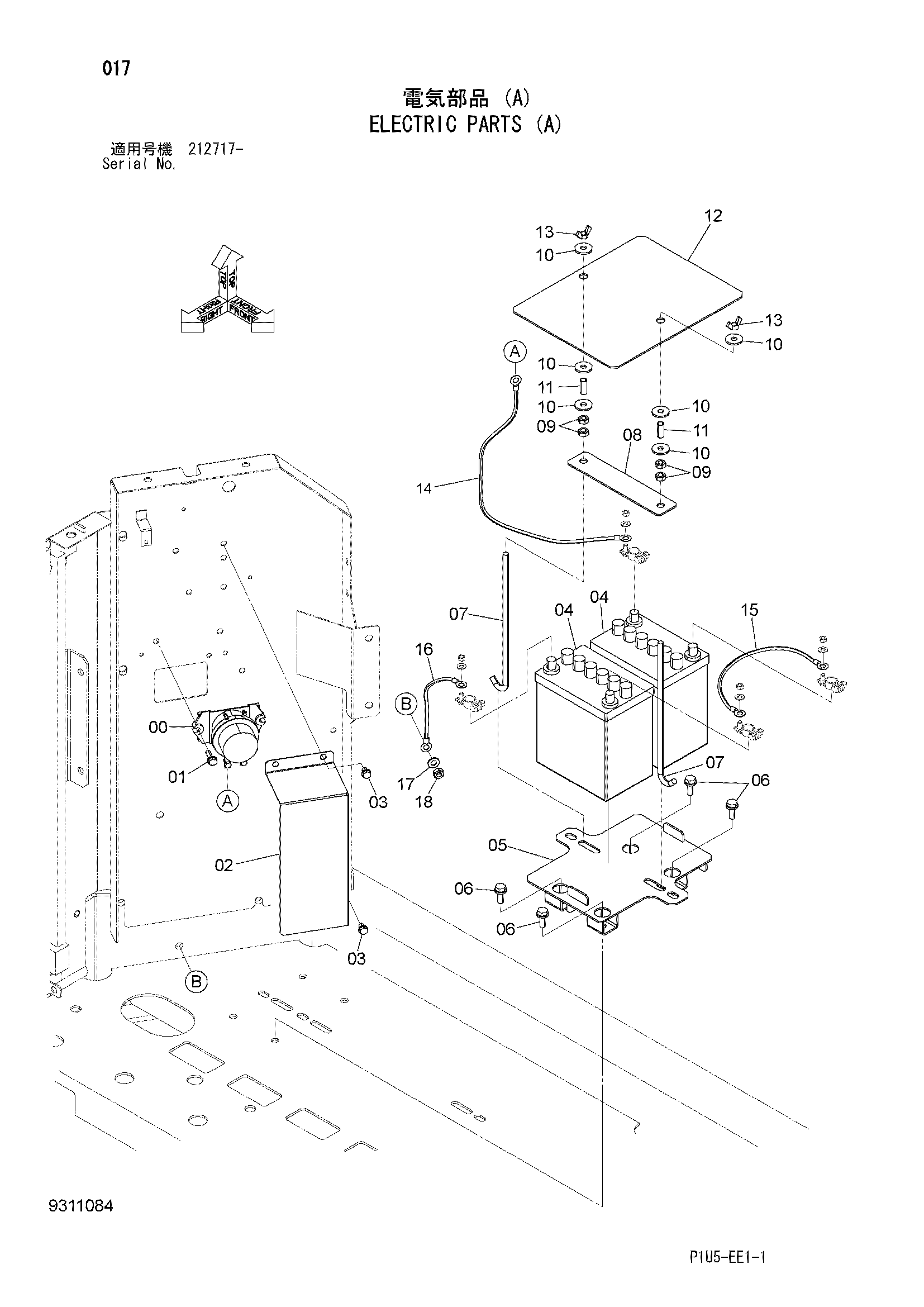

Заводская схема «Электрооборудование (A)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255762 | Реле аккумулятор | 1 |
| 01 | J260830 | Болт с шайбой | 2 |
| 01A | J900830 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 3100949 | Крышка | 1 |
| 03 | J260816 | Болт с шайбой | 3 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4280365 | Аккумулятор | 2 |
| 05 | 7060574 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4430289 | Болт крюк | 2 |
| 08 | 4724886 | Пластина | 1 |
| 09 | J950010 | Гайка | 4 |
| 10 | J217083 | Шайба | 6 |
| 11 | 4627469 | Проставка | 2 |
| 12 | 4724887 | Крышка аккумулятор | 1 |
| 13 | M570010 | Гайка винг | 2 |
| 14 | 4724958 | Трос батт. | 1 |
| 15 | 4724959 | Трос батт. | 1 |
| 16 | 4724960 | Трос батт. | 1 |
| 17 | A590110 | Плоская шайба | 1 |
| 18 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
