Трубопроводы пилотный (F) — HITACHI ZX225USR-3

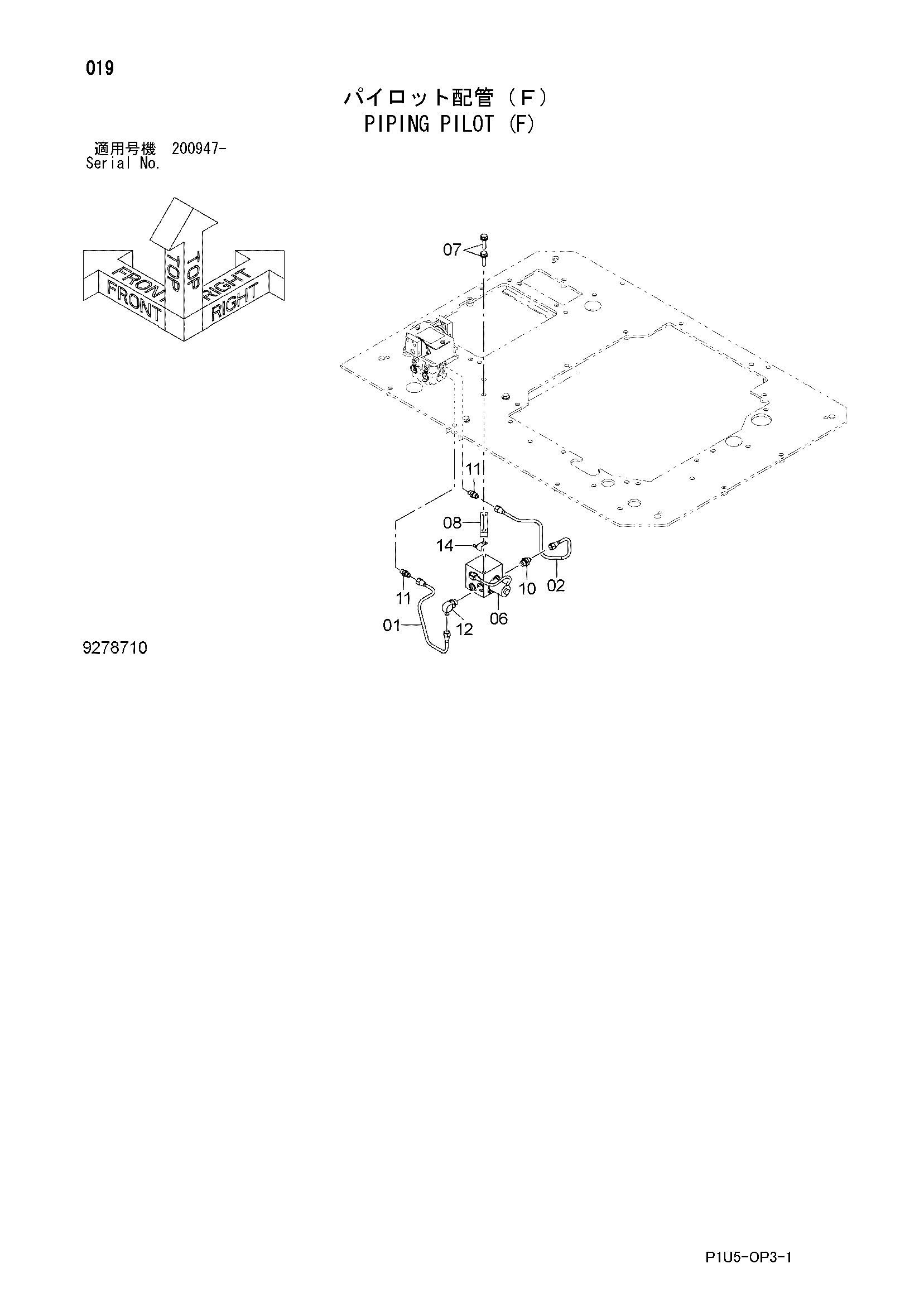

Заводская схема «Трубопроводы пилотный (F)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4672903 | Трубка | 1 |
| 02 | 4672904 | Трубка | 1 |
| 06 | 4609630 | Запорный клапан | 1 |
| 07 | J271040 | Болт с шайбой | 2 |
| 07A | J901040 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4672113 | Проставка | 1 |
| 10 | 4255305 | Штуцер трубки | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4255304 | Штуцер трубки | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4349712 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
