2 Ходовой многофункциональный рычаг трубопроводы [NA] — HITACHI ZX225USR-3
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы [NA]» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

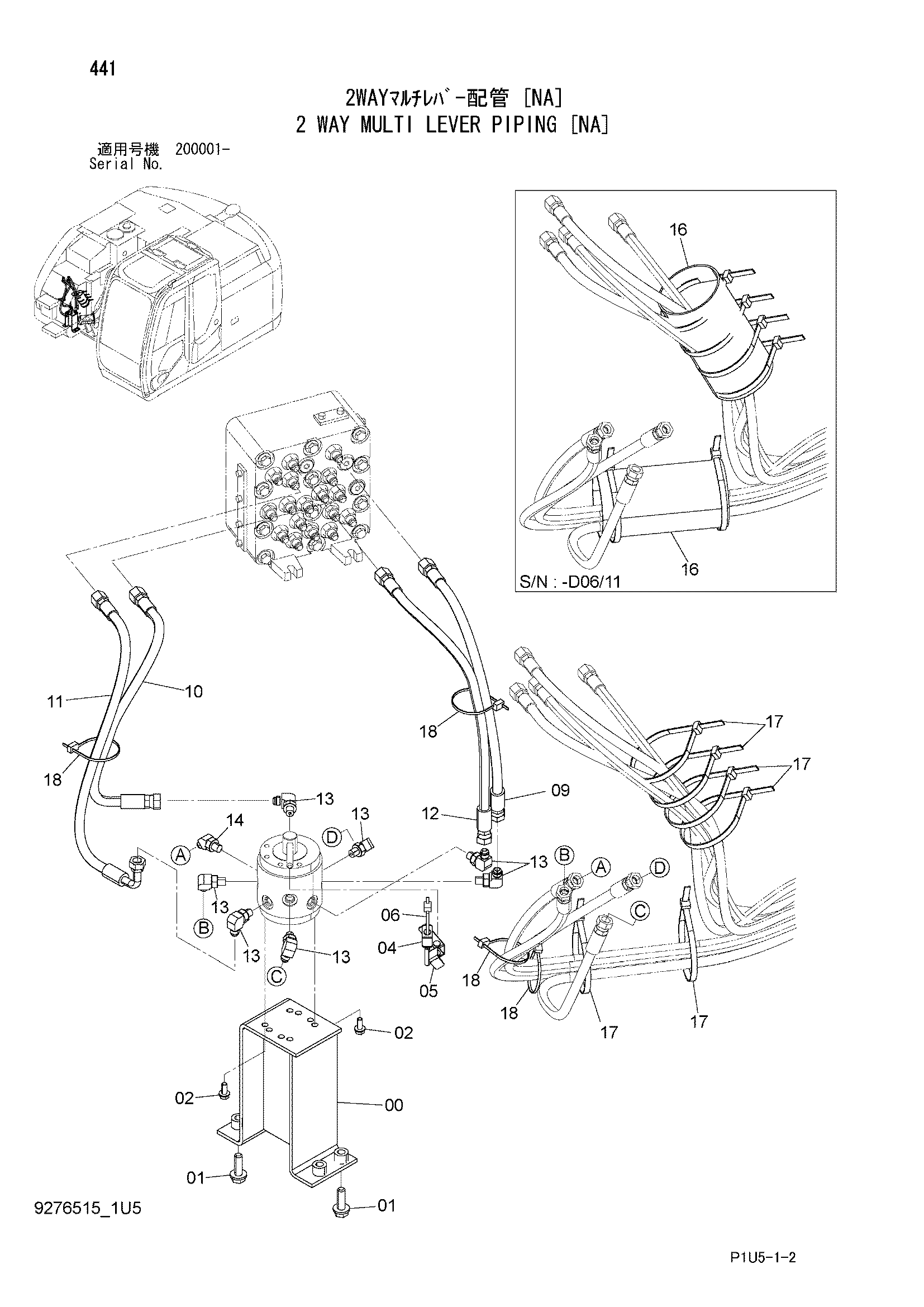

![Схема 2 Ходовой многофункциональный рычаг трубопроводы [NA] HITACHI ZX225USR-3](/catalog-drawings/22/224b1290-a6d4-4e29-a015-35a3158d270a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108197 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 4 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 9767321 | Кронштейн | 1 |
| 05 | 4665191 | Кронштейн | 1 |
| 06 | 4055311 | Ленточный зажим | 1 |
| 09 | 4667546 | Шланг | 1 |
| 10 | 4669429 | Шланг | 1 |
| 11 | 4669434 | Шланг | 1 |
| 12 | 4667547 | Шланг | 1 |
| 13 | A852323 | Угловой штуцер | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852223 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4453084 | Резиновая втулка | 2 |
| 17 | 4121859 | Ленточный зажим | 6 |
| 18 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
