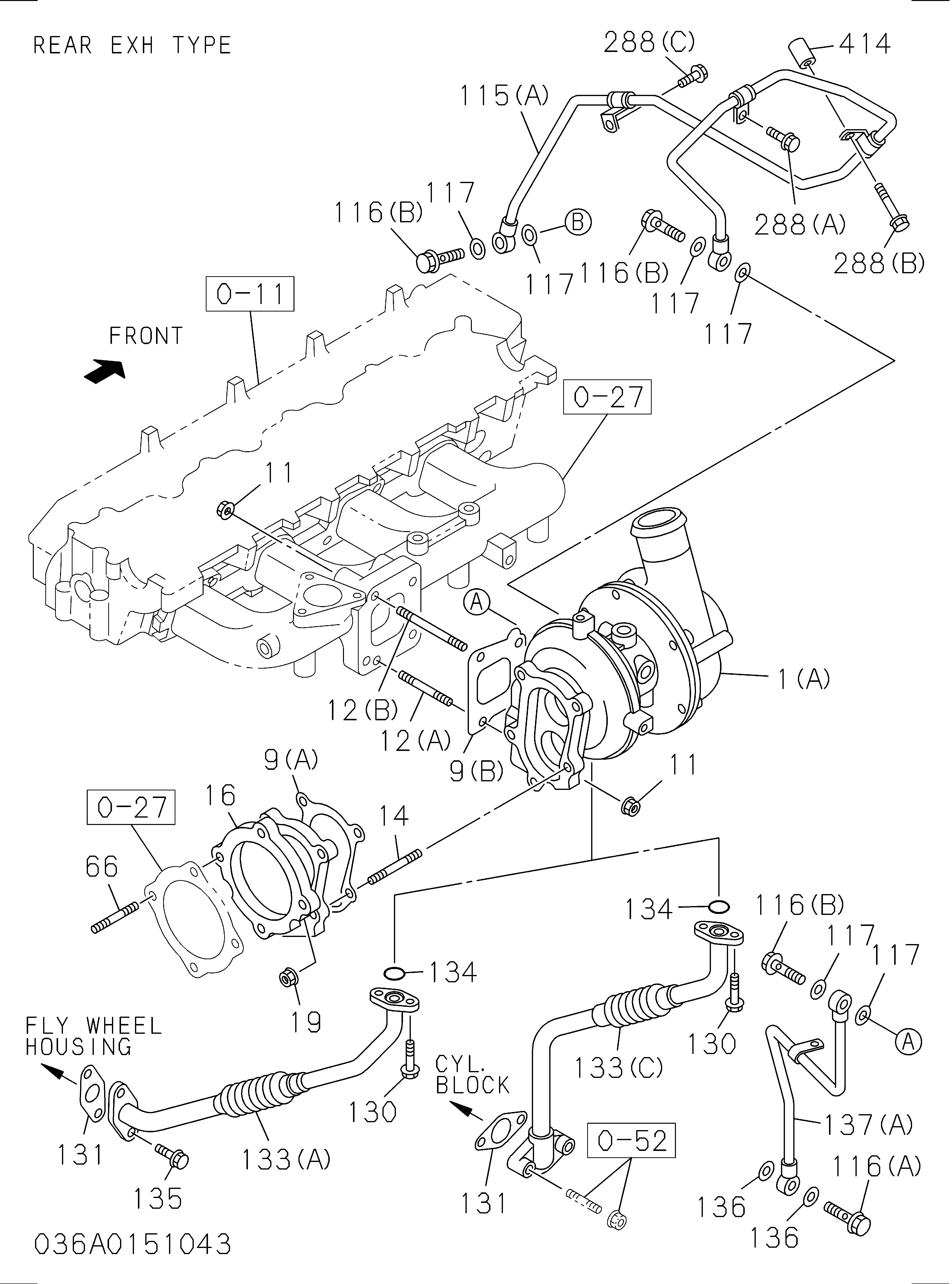

036: Система турбонаддува — HITACHI ZX225USR-3
Заводская схема «036: Система турбонаддува» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8973628390 | Турбокомпрессор в сборе | 1 |
| 009(A) | 8970397771 | Прокладка турбокомпрессор TO EXH воздуховод | 1 |
| 009(B) | 8973744120 | Прокладка турбокомпрессор TO EXH воздуховод | 1 |
| 011 | 1094000270 | Гайка турбокомпрессор | 4 |
| 012(A) | 1093021060 | Шпилька турбокомпрессор | 2 |
| 012(B) | 8973780730 | Шпилька турбокомпрессор | 2 |
| 014 | 9041308250 | Шпилька турбокомпрессор TO EXH трубка | 5 |
| 016 | 8973628380 | Адаптер EXH трубка | 1 |
| 019 | 8970614011 | Гайка EXH трубка, турбокомпрессор | 5 |
| 066 | 9041308250 | Шпилька EXH трубка | 4 |
| 115(A) | 8973658191 | Трубка водяной, турбокомпрессор выпуск | 1 |
| 116(A) | 8944551440 | Болт водяной трубка | 1 |
| 116(B) | 8944369330 | Болт водяной трубка | 3 |
| 117 | 9095714120 | Прокладка водяной трубка | 6 |
| 130 | 0500406160 | Болт масляный трубка TO турбокомпрессор дренажный | 2 |
| 130 | 0505406160 | Болт масляный трубка TO турбокомпрессор дренажный | 2 |
| 131 | 8943706630 | Прокладка масляный трубка, C/BL | 1 |
| 133(A) | 8973627600 | Трубка масляный дренажный, турбокомпрессор | 1 |
| 134 | 1096234620 | Прокладка масляный трубка, турбокомпрессор дренажный | 1 |
| 135 | 0280508200 | Болт масляный трубка TO C/BL | 2 |
| 136 | 1096300850 | Прокладка водяной трубка | 2 |
| 137(A) | 8973628270 | Трубка водяной, турбокомпрессор IN | 1 |
| 288(A) | 0280508120 | Болт водяной трубка зажим | 2 |
| 288(B) | 8971375980 | Болт водяной трубка зажим | 1 |
| 288(B) | 8973722920 | Болт водяной трубка зажим | 1 |
| 288(C) | 0280808160 | Болт водяной трубка зажим | 1 |
| 288(C) | 0280508160 | Болт водяной трубка зажим | 1 |
| 414 | 8973050810 | Проставка | 1 |
| 485(A) | 8973756690 | Трубка водяной, EGR | 1 |
| 485(B) | 8973766160 | Трубка водяной, EGR | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
