Трос стойка — HITACHI ZX225USR-3

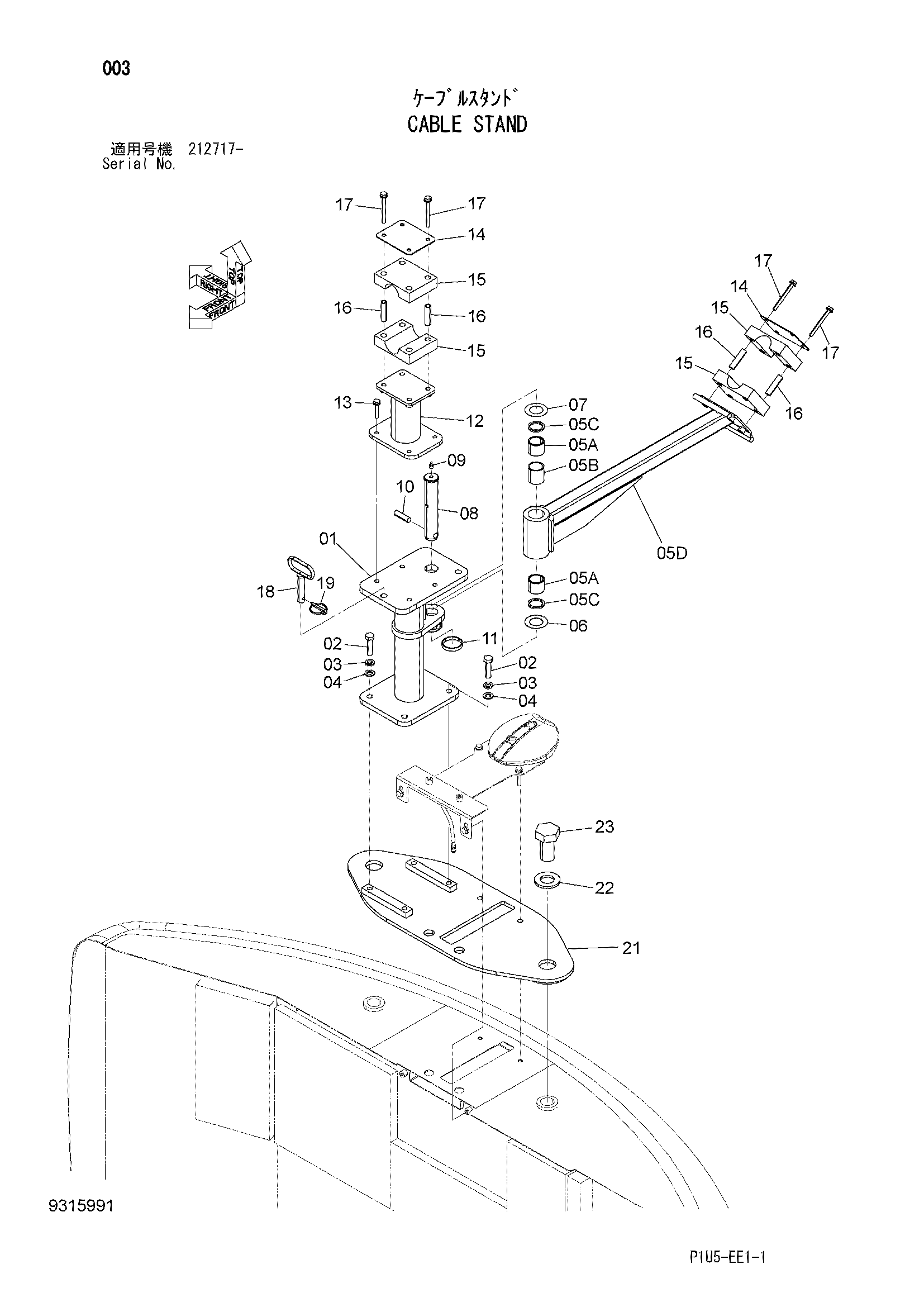

Заводская схема «Трос стойка» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7059296 | Стойка | 1 |
| 02 | J901660 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | A590116 | Плоская шайба | 4 |
| 05 | 9316916 | Стойка | 1 |
| 05A | 4340371 | Втулка | 2 |
| 05B | 4716976 | Проставка | 1 |
| 05C | 4279530 | Пылезащитное уплотнение | 2 |
| 05D | 8122201 | Стойка | 1 |
| 06 | 4367637 | Регулировочная шайба 1.0mm | 1 |
| 07 | 4367635 | Регулировочная шайба 0.5mm | 1 |
| 08 | 4715579 | Палец | 1 |
| 09 | J75481 | Пресс-маслёнка | 1 |
| 10 | 4244708 | Палец | 1 |
| 11 | 4351621 | Кольцо | 1 |
| 12 | 8122200 | Стойка | 1 |
| 13 | J271055 | Болт с шайбой | 4 |
| 13A | J901055 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4716992 | Пластина | 2 |
| 15 | 4716993 | Резиновая прокладка | 4 |
| 16 | 4716994 | Проставка | 8 |
| 17 | J271000 | Болт с шайбой | 8 |
| 17A | J901000 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 9771771 | Палец | 1 |
| 19 | 4001834 | Палец кольцо | 1 |
| 21 | 7059620 | Кронштейн | 1 |
| 22 | A590142 | Плоская шайба | 2 |
| 23 | J924280 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
