Подъём устройство (1)<225> — HITACHI ZX225USR-3

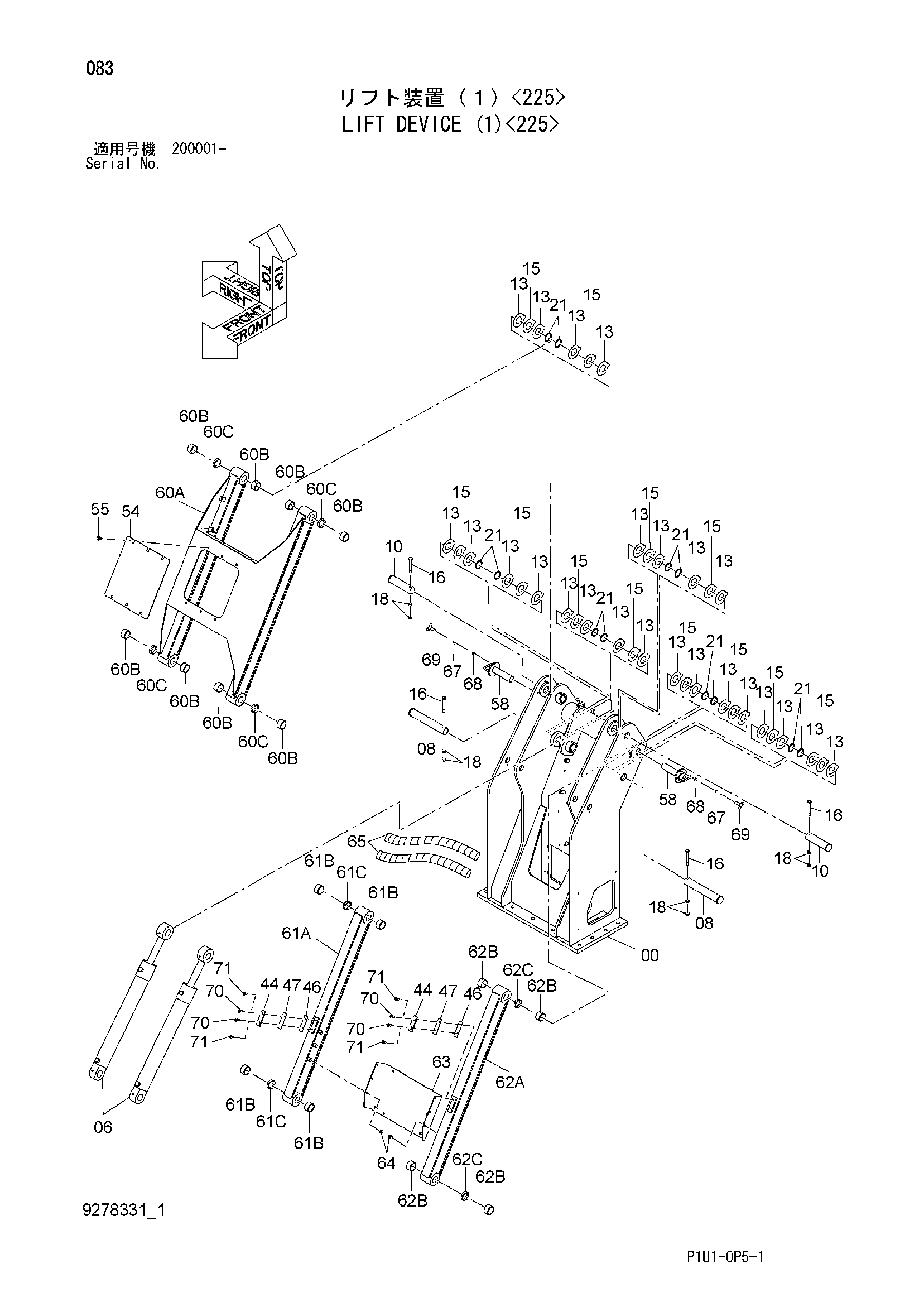

Заводская схема «Подъём устройство (1)<225>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011075 | Башенный | 1 |
| 06 | 4663729 | Гидроцилиндр | 2 |
| 08 | 3109242 | Палец | 2 |
| 10 | 3064843 | Палец | 2 |
| 13 | 4677319 | Регулировочная шайба 0.5mm | 24 |
| 15 | 4677320 | Регулировочная шайба 1.0mm | 12 |
| 16 | 4435123 | Стопорный палец | 4 |
| 18 | J950016 | Гайка | 8 |
| 21 | 4117954 | Пылезащитное уплотнение | 12 |
| 44 | 4668321 | Пластина скольжение | 2 |
| 46 | 4425606 | Регулировочная шайба 1.0mm | 12 |
| 47 | 4623352 | Регулировочная шайба 0.5mm | 4 |
| 54 | 4669032 | Крышка | 1 |
| 55 | J281030 | Болт с шайбой | 6 |
| 55A | J901030 | Болт | 1 |
| 55B | 4486055 | Шайба | 1 |
| 58 | 8108764 | Палец | 2 |
| 60 | 7053069 | Тяга в сборе | 1 |
| 60A | 6025608 | Тяга | 1 |
| 60B | 4334426 | Втулка | 8 |
| 60C | 4613428 | Проставка | 4 |
| 61 | 7053067 | Тяга в сборе | 1 |
| 61A | 7053065 | Тяга | 1 |
| 61B | 4334426 | Втулка | 4 |
| 61C | 4613428 | Проставка | 2 |
| 62 | 7053068 | Тяга в сборе | 1 |
| 62A | 7053066 | Тяга | 1 |
| 62B | 4334426 | Втулка | 4 |
| 62C | 4613428 | Проставка | 2 |
| 63 | 7053078 | Пластина | 1 |
| 64 | J271225 | Болт с шайбой | 6 |
| 64A | J901225 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | 4448087 | Шланг | 2 |
| 67 | A590910 | Пружинная шайба | 2 |
| 68 | A590110 | Плоская шайба | 2 |
| 69 | M361030 | Болт винг | 2 |
| 70 | 4677192 | Винт | 4 |
| 71 | 4677681 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
