Стрела 4.2m — HITACHI ZX225USR-3

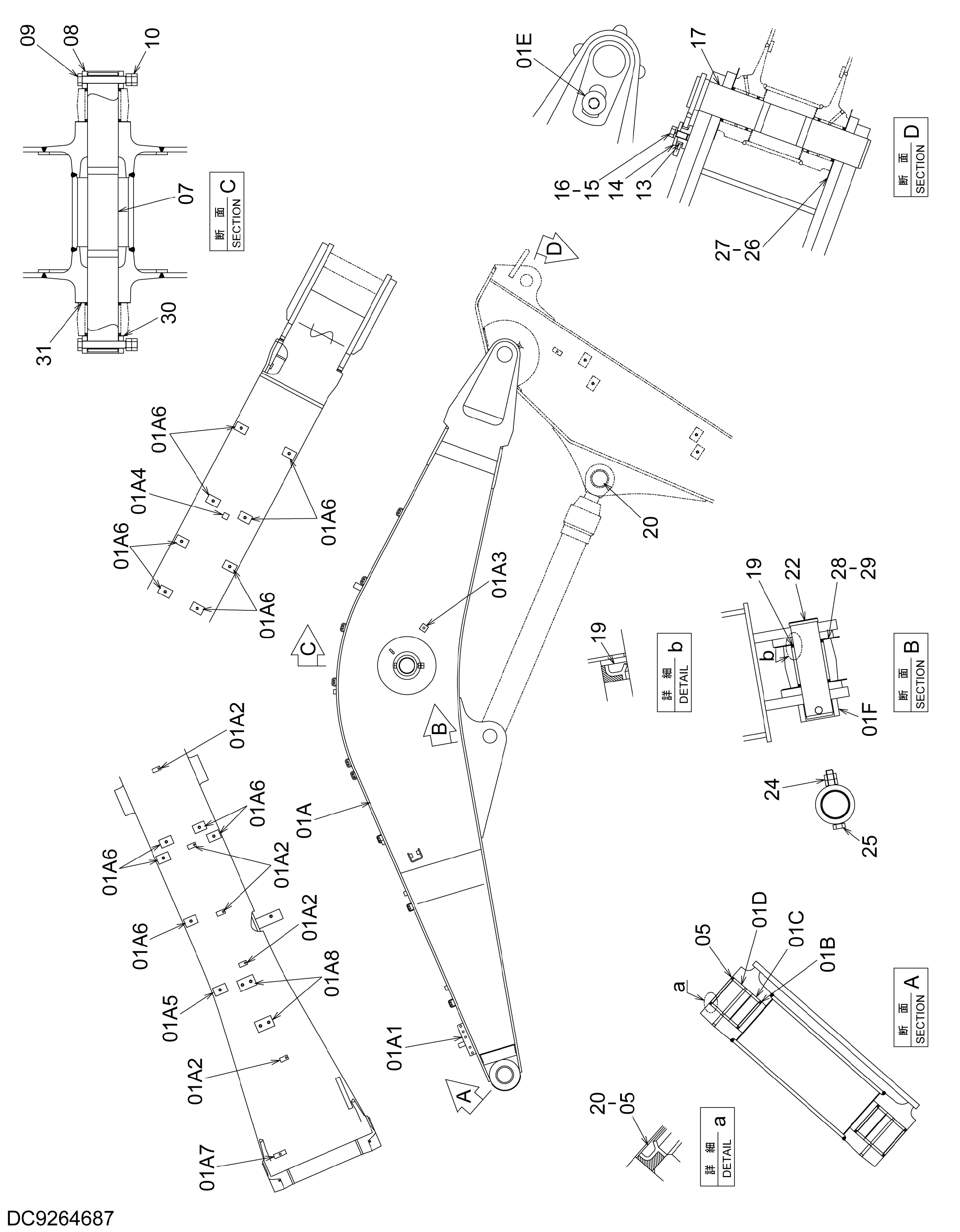

Заводская схема «Стрела 4.2m» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7053209 | Стрела | 1 |
| 01A | 6025665 | Стрела | 1 |
| 01A1 | 4457839 | Блок | 1 |
| 01A2 | 4195689 | Седло винта | 5 |
| 01A3 | 4224632 | Седло винта | 2 |
| 01A4 | 4458977 | Блок | 1 |
| 01A5 | 9765301 | Седло винта | 1 |
| 01A6 | 9765076 | Седло винта | 13 |
| 01A7 | 4647806 | Седло винта | 1 |
| 01A8 | 9765007 | Седло винта | 2 |
| 01B | 4067901 | Пылезащитное уплотнение | 2 |
| 01C | 4402460 | Втулка | 2 |
| 01D | 4443880 | Втулка | 2 |
| 01E | 4426117 | Ограничитель | 1 |
| 01F | 4434953 | Ограничитель | 1 |
| 05 | 4067901 | Пылезащитное уплотнение | 2 |
| 07 | 3088574 | Палец | 1 |
| 08 | 4067720 | Ограничитель | 2 |
| 09 | 4435126 | Стопорный палец | 2 |
| 10 | J950020 | Гайка | 4 |
| 13 | 4424425 | Блок | 1 |
| 14 | 4426128 | Пластина | 1 |
| 15 | J921840 | Болт | 1 |
| 16 | J257218 | Пружинная шайба | 1 |
| 17 | 8102161 | Палец | 1 |
| 00 | 3088576 | Палец | 1 |
| 01 | 4642527 | Пластина | 1 |
| 19 | 4067902 | Пылезащитное уплотнение | 2 |
| 20 | 4067901 | Пылезащитное уплотнение | 2 |
| 22 | 3076627 | Палец | 1 |
| 24 | J950020 | Гайка | 2 |
| 25 | 4435126 | Стопорный палец | 1 |
| 26 | 4444284 | Упорная пластина | 2 |
| 27 | 4444285 | Упорная пластина | 1 |
| 28 | 4444286 | Упорная пластина | 2 |
| 29 | 4444287 | Упорная пластина | 1 |
| 30 | 4444755 | Упорная пластина | 2 |
| 31 | 4450013 | Упорная пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
