Рама детали — HITACHI ZX225USR-3

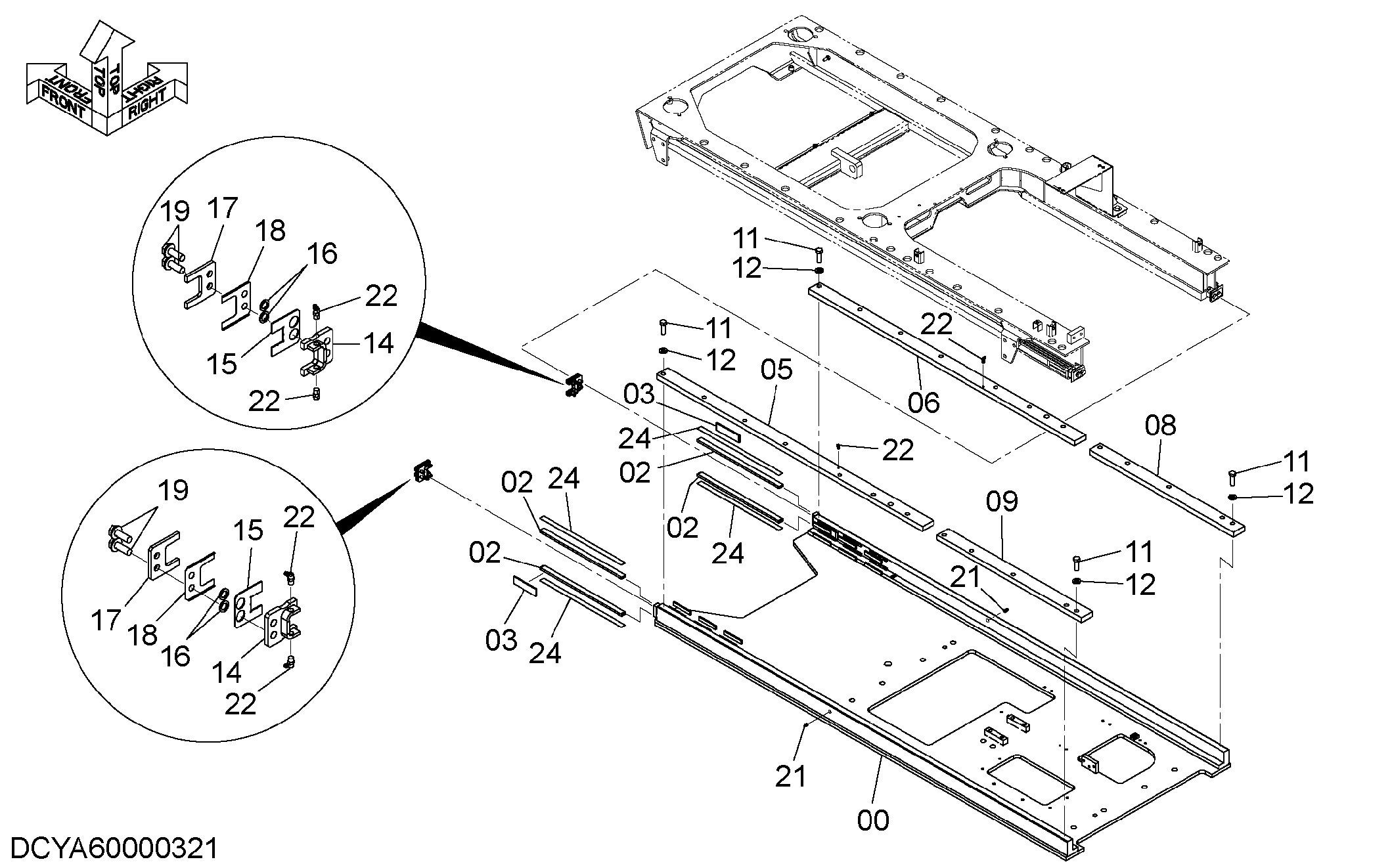

Заводская схема «Рама детали» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000289 | Платформа | 1 |
| 02 | 4713553 | Пластина скольжение | 4 |
| 03 | 4713554 | Пластина скольжение | 2 |
| 05 | 8128572 | Пластина | 1 |
| 06 | 8128573 | Пластина | 1 |
| 08 | 4714177 | Пластина | 1 |
| 09 | 4714176 | Пластина | 1 |
| 11 | J921650 | Болт | 12 |
| 12 | J222016 | Плоская шайба | 12 |
| 14 | YA40004255 | Ограничитель | 2 |
| 15 | YA00006803 | Резиновая прокладка | 2 |
| 16 | YA00006804 | Проставка | 4 |
| 17 | YA00006822 | Пластина | 2 |
| 18 | YA00006824 | Регулировочная шайба | 2 |
| 19 | J271235 | Болт с шайбой | 4 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | J75481 | Пресс-маслёнка | 2 |
| 22 | J75581 | Пресс-маслёнка | 6 |
| 24 | YA00002312 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
