4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX225USR-3

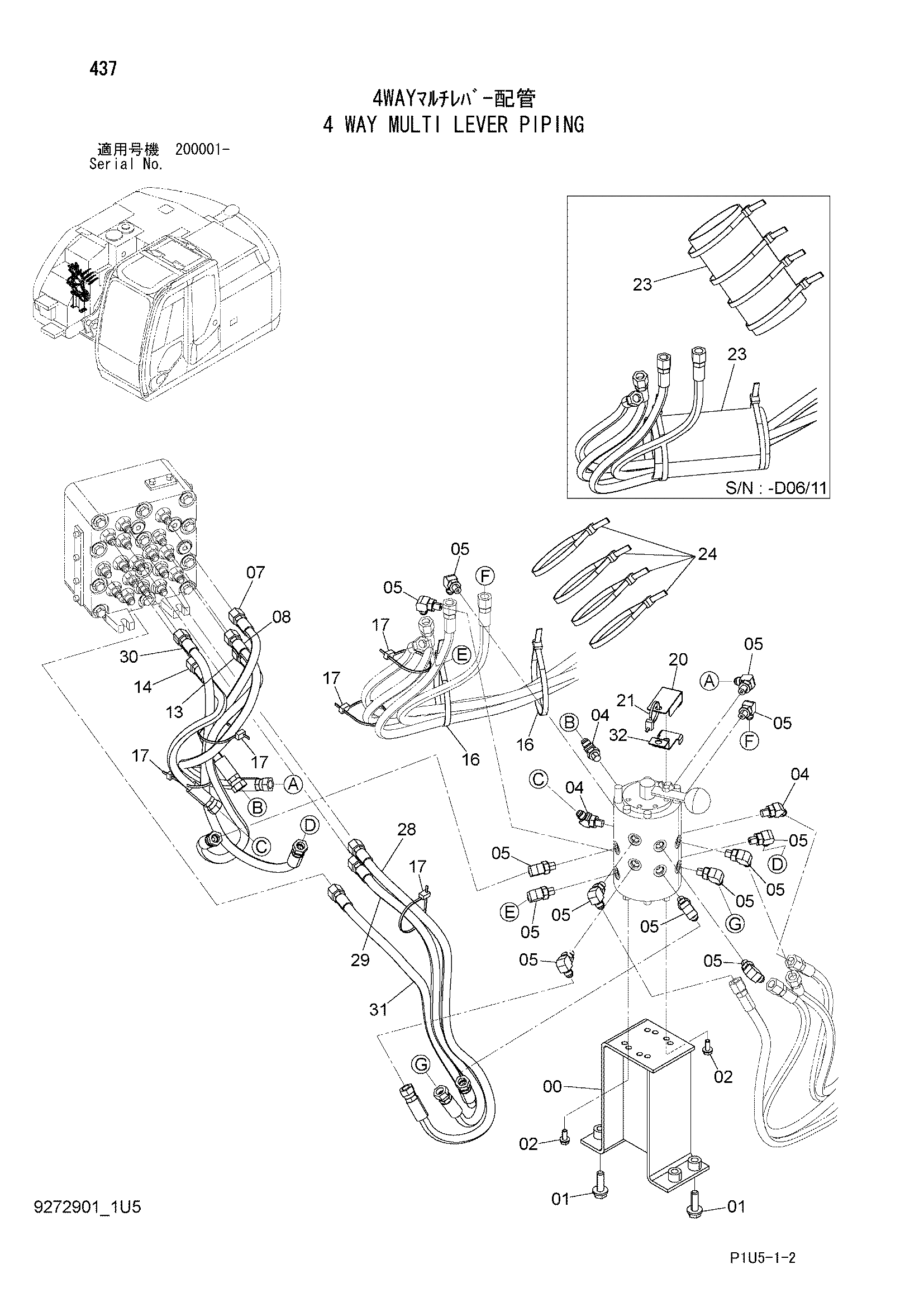

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108197 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 4 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | A852223 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 13 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4665978 | Шланг | 1 |
| 08 | 4665979 | Шланг | 1 |
| 13 | 4665995 | Шланг | 1 |
| 14 | 4665997 | Шланг | 1 |
| 16 | 4121859 | Ленточный зажим | 2 |
| 17 | 4055312 | Ленточный зажим | 5 |
| 20 | 8107360 | Кронштейн | 1 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 23 | 4453084 | Резиновая втулка | 2 |
| 24 | 4121859 | Ленточный зажим | 4 |
| 28 | 4665980 замена: 9278519 | Шланг | 1 |
| 28 | 9278519 | Шланг в сборе | 1 |
| 28A | 4665980 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 2 |
| 29 | 4665991 замена: 9278521 | Шланг | 1 |
| 29 | 9278521 | Шланг в сборе | 1 |
| 29A | 4665991 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 30 | 4665992 замена: 9278488 | Шланг | 1 |
| 30 | 9278488 | Шланг в сборе | 1 |
| 30A | 4665992 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 31 | 4665993 замена: 9278520 | Шланг | 1 |
| 31 | 9278520 | Шланг в сборе | 1 |
| 31A | 4665993 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 3109198 замена: 8109567 | Кронштейн | 1 |
| 32 | 8109567 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
