Пилотные гидролинии (H)(пол)<200> — HITACHI ZX225USR-3

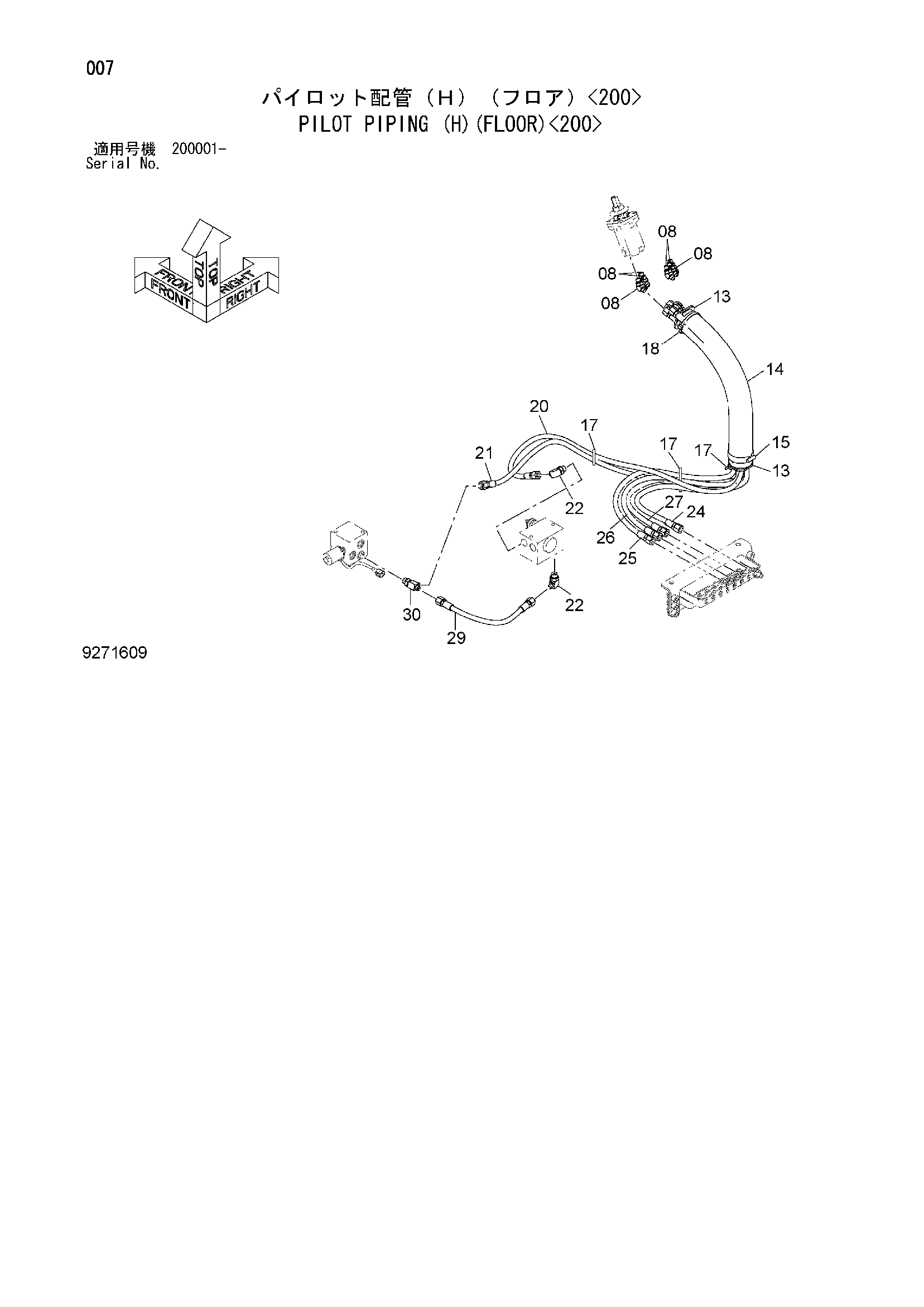

Заводская схема «Пилотные гидролинии (H)(пол)<200>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 3079728 | Втулка | 2 |
| 14 | 4629782 | Шланг | 1 |
| 15 | 4351774 | Хомут провод | 1 |
| 17 | 4055312 | Ленточный зажим | 3 |
| 18 | 4323613 | Ленточный зажим | 1 |
| 20 | 4258887 | Шланг (1750) | 1 |
| 21 | 4258885 | Шланг (1650) | 1 |
| 22 | A852333 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4486625 | Шланг A(1300) | 1 |
| 25 | 4660223 | Шланг B(1350) | 1 |
| 26 | 4333503 | Шланг G(1300) | 1 |
| 27 | 4486632 | Шланг H(1300) | 1 |
| 29 | 4290175 | Шланг (420) | 1 |
| 30 | A852433 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
