Пилотные гидролинии (H)(пол) — HITACHI ZX225USR-3

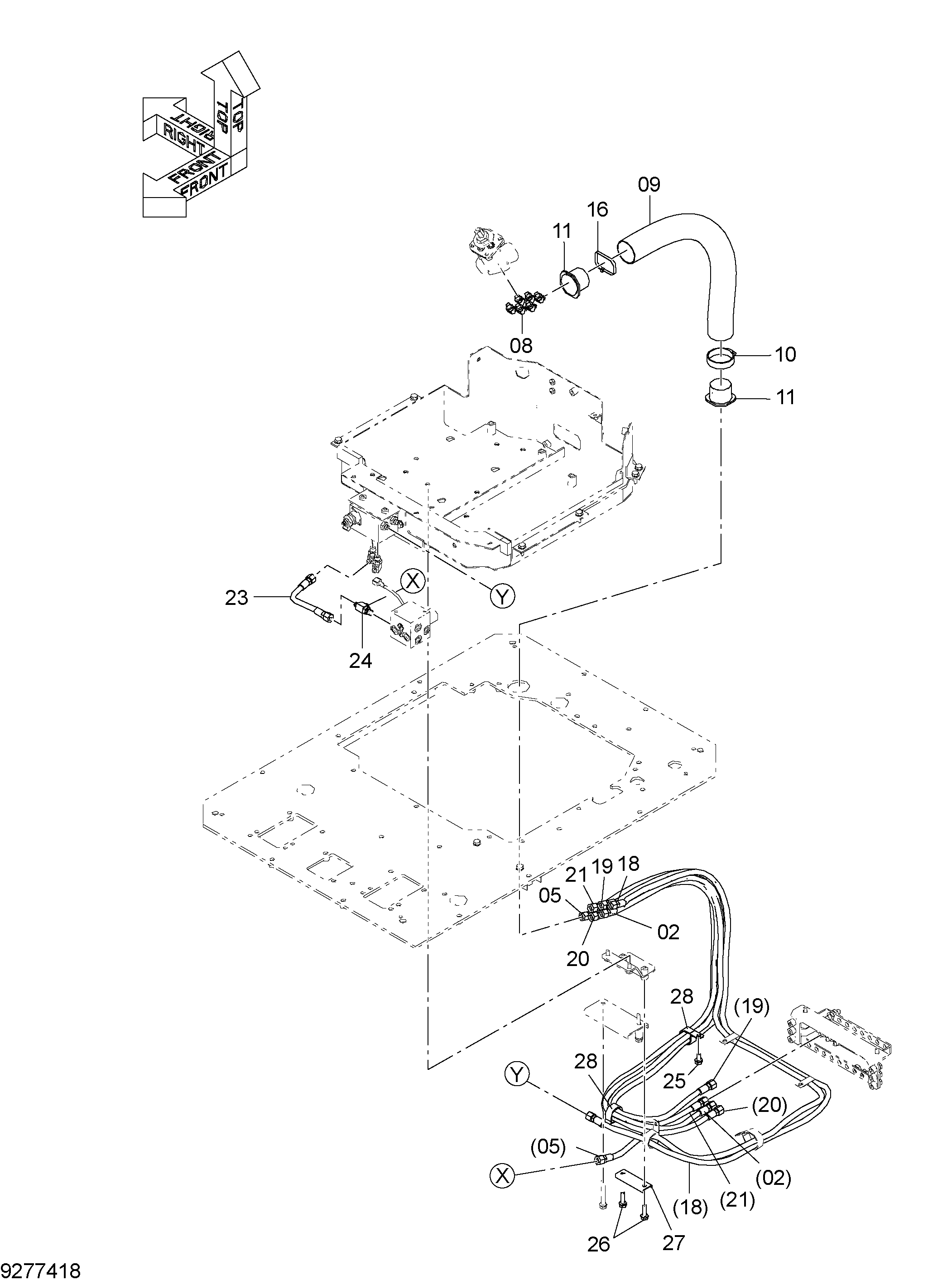

Заводская схема «Пилотные гидролинии (H)(пол)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4387237 | Шланг | 1 |
| 05 | 4671429 | Шланг | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4379665 | Шланг | 1 |
| 10 | 4351774 | Хомут провод | 1 |
| 11 | 3079728 | Втулка | 2 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 18 | 4671433 | Шланг | 1 |
| 19 | 4456555 | Шланг | 1 |
| 20 | 4304408 | Шланг | 1 |
| 21 | 4476952 | Шланг | 1 |
| 23 | 4470091 | Шланг | 1 |
| 24 | A852433 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | J271025 | Болт с шайбой | 1 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J271040 | Болт с шайбой | 2 |
| 26A | J901040 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4671088 | Хомут | 1 |
| 28 | 4190291 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
