Подъём трубопроводы (пол)(3)<200> — HITACHI ZX225USR-3

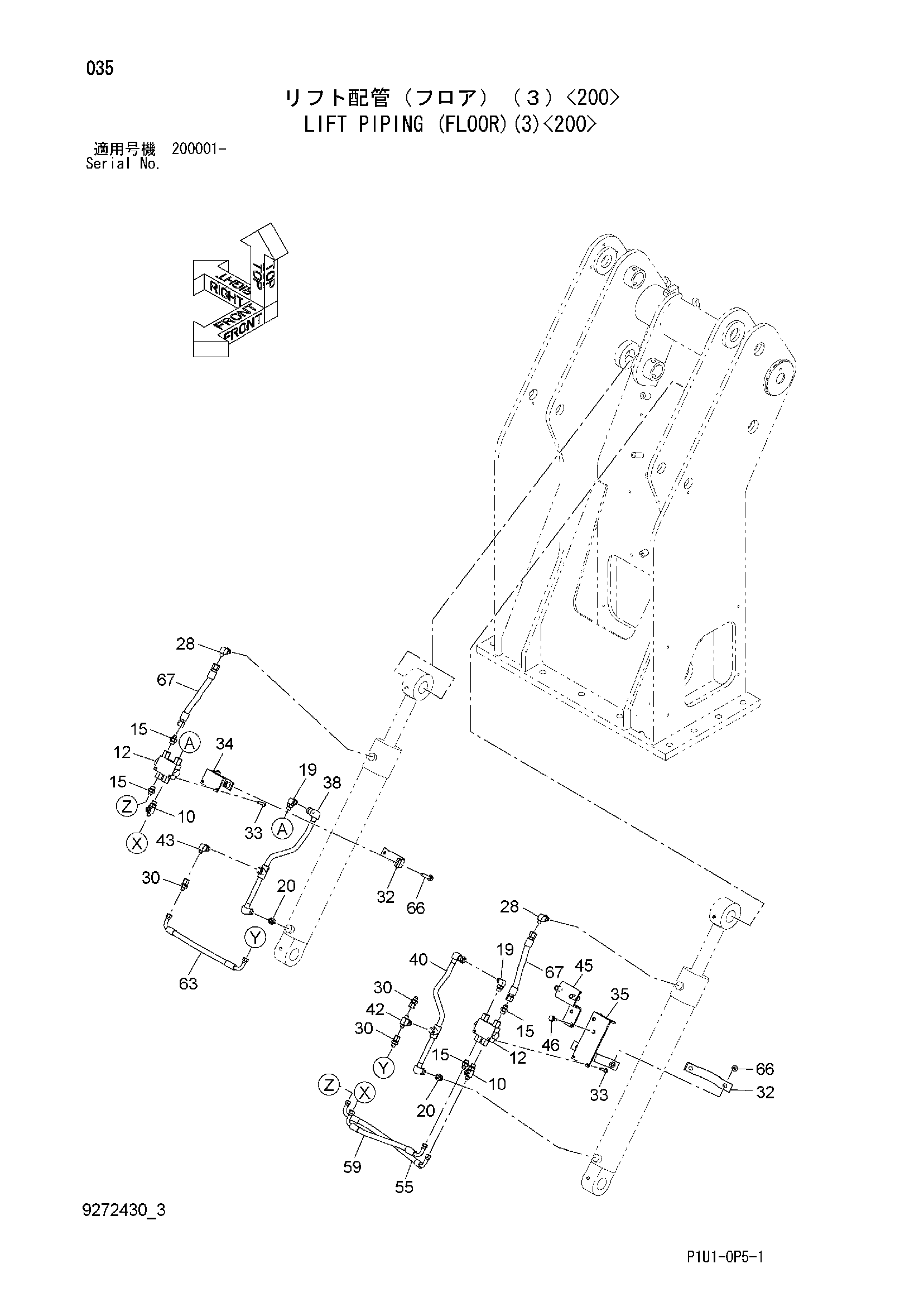

Заводская схема «Подъём трубопроводы (пол)(3)<200>» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | A852433 | Тройник | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4668773 | Клапан | 2 |
| 15 | A852133 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852133 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852333 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4455492 | Тхроттле | 3 |
| 32 | 3110150 | Хомут | 2 |
| 33 | J260840 | Болт с шайбой | 4 |
| 33A | J900840 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | 8108594 | Хомут | 1 |
| 35 | 8108686 | Хомут | 1 |
| 38 | 8108636 | Трубка | 1 |
| 40 | 8108633 | Трубка | 1 |
| 42 | A852533 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | A852333 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 8107328 | Кронштейн | 1 |
| 46 | J271030 | Болт с шайбой | 2 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 55 | 4677084 | Шланг D(500) | 1 |
| 59 | 4677083 | Шланг C(400) | 1 |
| 63 | 4677085 | Шланг EM(430) | 1 |
| 66 | J271040 | Болт с шайбой | 4 |
| 66A | J901040 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | 4673653 | Шланг (290) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
