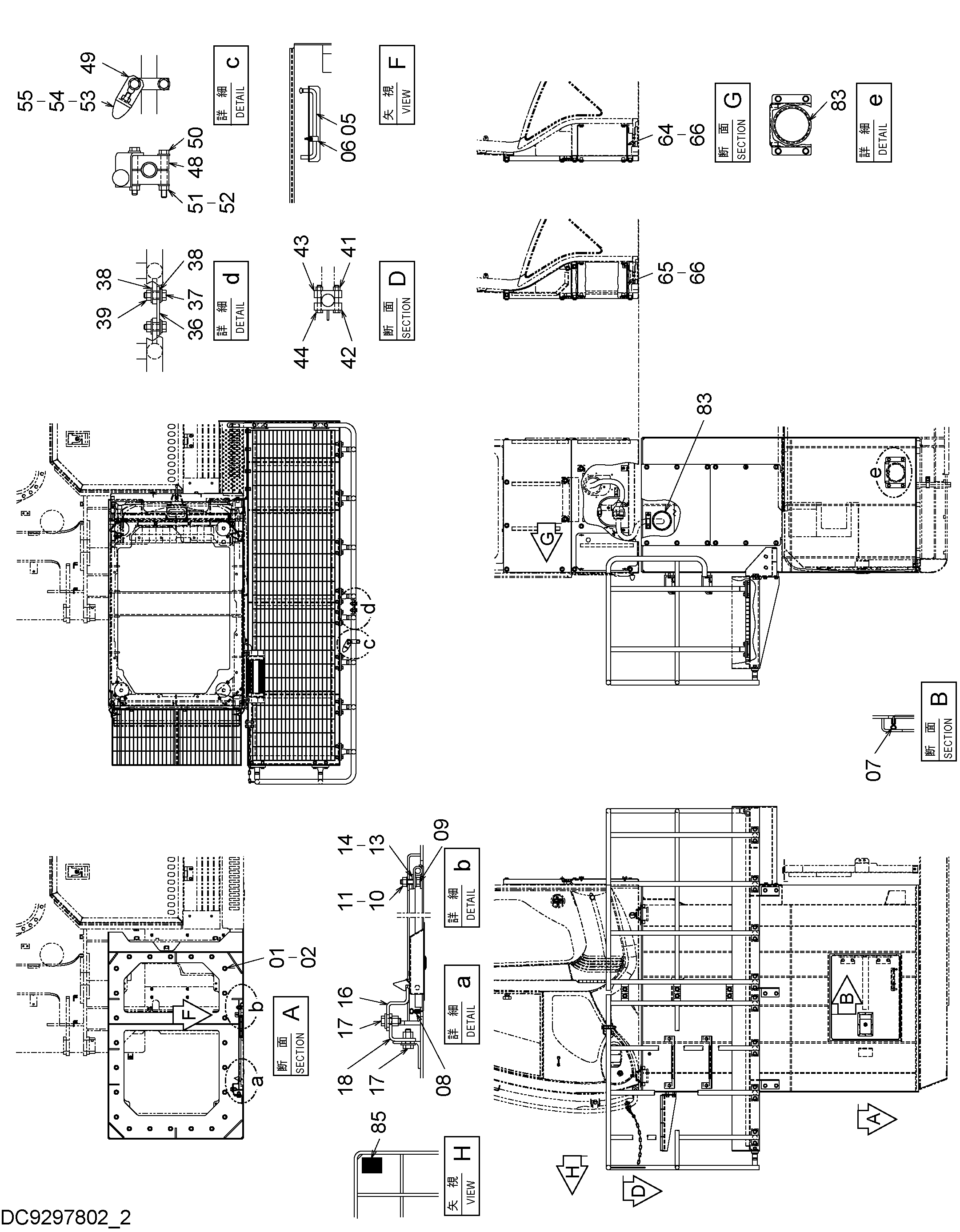

Хигх-моунт кабина галлерй ступень (2.0m)(2) — HITACHI ZX225USR-3

Заводская схема «Хигх-моунт кабина галлерй ступень (2.0m)(2)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J921235	Болт	24
02	4249324	Шайба	24
05	4639112	Стойка	1
06	4647195	Держатель	1
07	4465722	Уплотнительная окантовка	2
08	4465725	Уплотнительная окантовка	1
09	J271035	Болт с шайбой	4
09A	J901035	Болт	1
09B	J222010	Шайба	1
10	J950010	Гайка	4
11	A590110	Плоская шайба	4
13	4454317	Регулировочная шайба	2
14	4454316	Регулировочная шайба	2
16	4351140	Ограничитель	1
17	J281235	Болт с шайбой	4
17A	J901235	Болт	1
17B	4249324	Шайба	1
18	9758955	Кронштейн	1
36	4364672	Пластина	3
37	J271240	Болт с шайбой	6
37A	J901240	Болт	1
37B	J222012	Шайба	1
38	449490	Плоская шайба	12
39	J950012	Гайка	6
41	4030364	U-образная гайка	2
42	9727860	Хомут	1
43	4203394	Хомут	1
44	J900855	Болт	2
48	4334363	Хомут трубки	2
49	4465422	Кронштейн	1
50	J271295	Болт с шайбой	2
50A	J901295	Болт	1
50B	J222012	Шайба	1
51	A590112	Плоская шайба	2
52	M660012	U-образная гайка	2
53	4204586	Ограничитель	1
54	A590910	Пружинная шайба	1
55	J950010	Гайка	1
64	9768935	Кронштейн	2
65	9768936	Кронштейн	2
66	J271030	Болт с шайбой	4
66A	J901030	Болт	1
66B	J222010	Шайба	1
83	4667027	Резиновая втулка	2
85	3112148	Предупреждающая табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
