Вспомогательный трубопроводы (стрела) — HITACHI ZX225USR-3

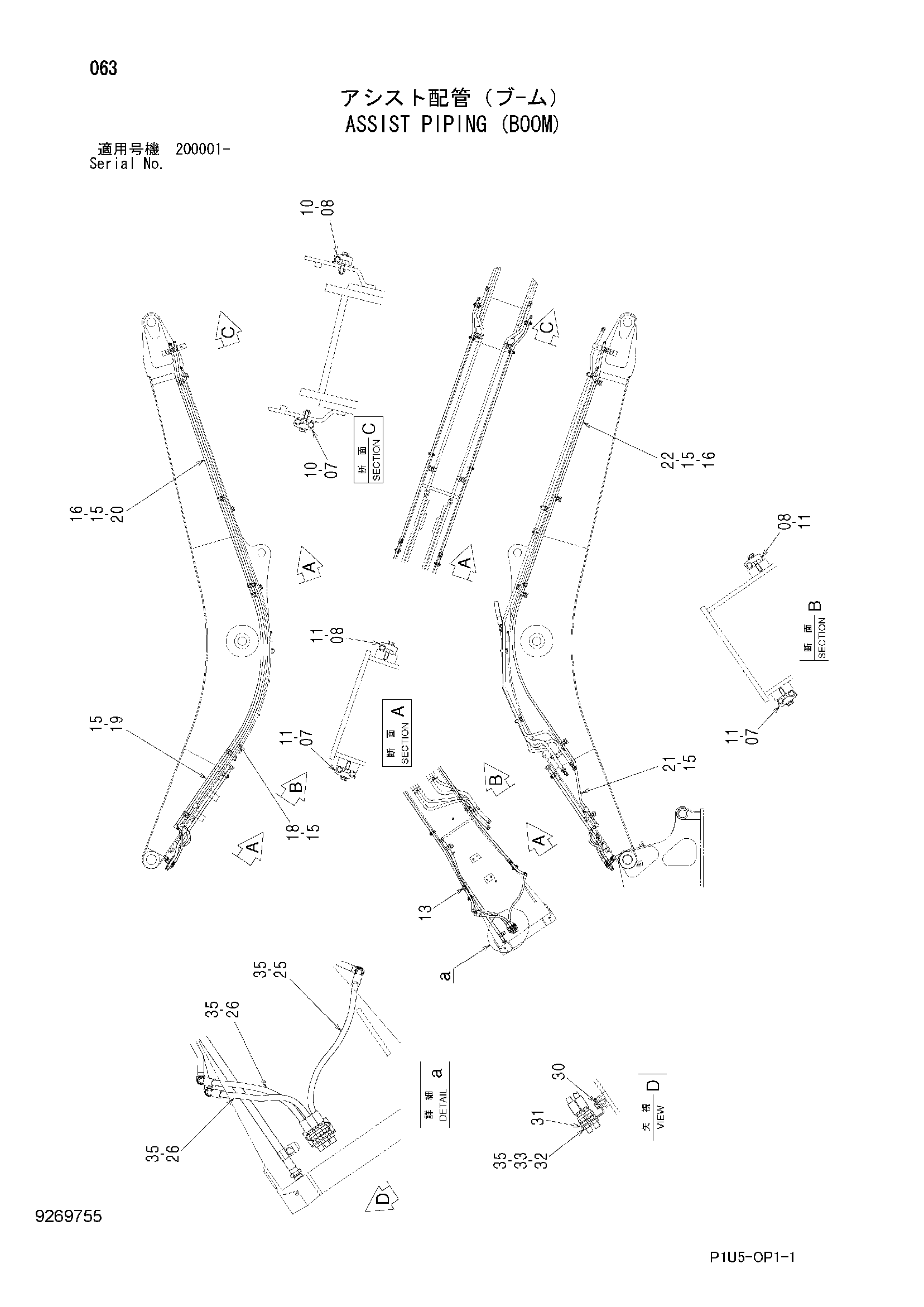

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4189858 | Хомут трубки | 6 |
| 08 | 4190125 | Хомут трубки | 6 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271260 | Болт с шайбой | 10 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 94-2024 | Пробка | 2 |
| 15 | 4138938 | Уплотнительное кольцо | 6 |
| 16 | 4187308 | Уплотнительное кольцо | 3 |
| 18 | 8096941 | Трубка | 1 |
| 19 | 8094681 | Трубка | 1 |
| 20 | 8092843 | Трубка | 2 |
| 21 | 8096901 | Трубка | 1 |
| 22 | 8094683 | Трубка | 1 |
| 25 | 9225992 | Шланг в сборе | 1 |
| 25A | 4489114 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 1 |
| 26 | 9278807 | Шланг в сборе | 2 |
| 26A | 4671597 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 1 |
| 30 | J271235 | Болт с шайбой | 2 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4675177 | Кронштейн | 1 |
| 32 | 4217505 | Адаптер | 3 |
| 33 | 4217504 | Гайка | 3 |
| 35 | 4138938 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
