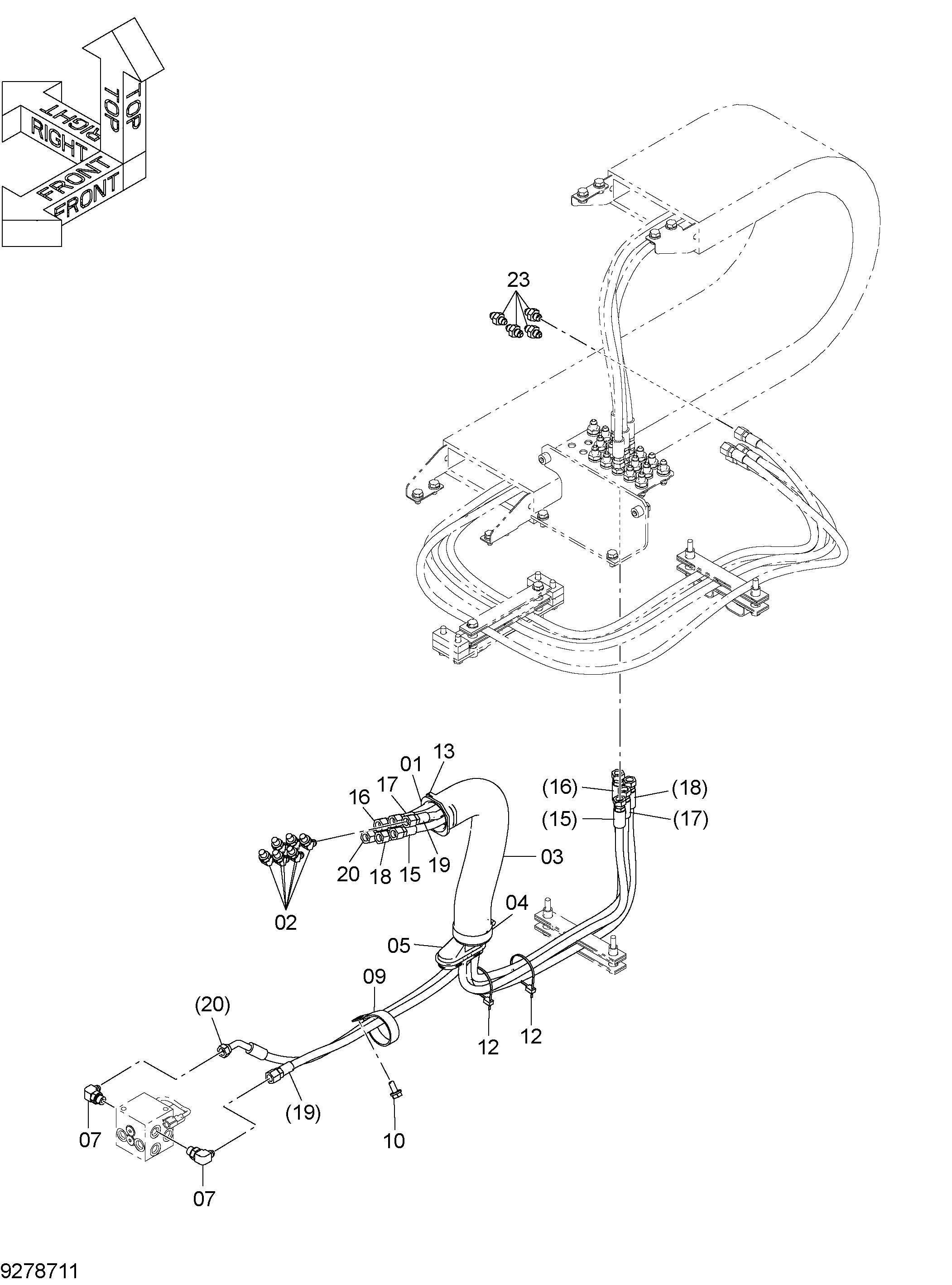

Пилотные гидролинии (слидинг кабина)(G-1) — HITACHI ZX225USR-3
Заводская схема «Пилотные гидролинии (слидинг кабина)(G-1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3079728 | Втулка | 1 |
| 02 | A852223 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4629782 | Шланг | 1 |
| 04 | 4351774 | Хомут провод | 1 |
| 05 | 2046296 | Втулка | 1 |
| 07 | A852333 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4193816 | Зажим | 1 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4055312 | Ленточный зажим | 2 |
| 13 | 4121859 | Ленточный зажим | 1 |
| 15 | 4304414 | Шланг | 1 |
| 16 | 4320023 | Шланг | 1 |
| 17 | 4465555 | Шланг | 1 |
| 18 | 4320025 | Шланг | 1 |
| 19 | 4315844 | Шланг | 1 |
| 20 | 4673830 | Шланг | 1 |
| 23 | 4231653 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
