Хомут рукоять трубопроводы — HITACHI ZX225USR-3

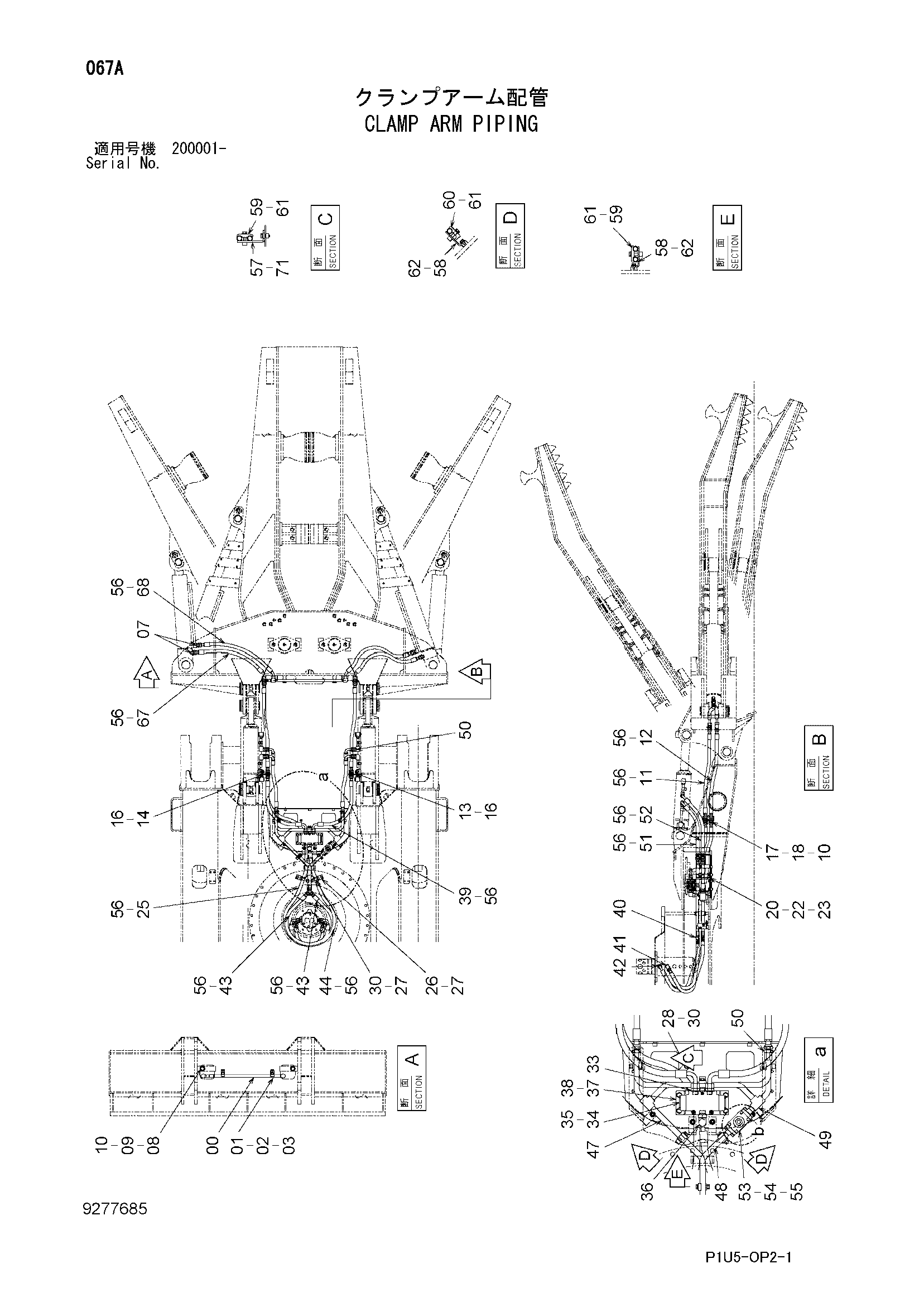

Заводская схема «Хомут рукоять трубопроводы» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109277 | Трубка | 1 |
| 01 | 4190126 | Хомут трубки | 2 |
| 02 | J901255 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 07 | A853166 | Адаптер | 4 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4257877 | Адаптер | 2 |
| 09 | 4257876 | Гайка | 2 |
| 10 | J257130 | Пружинная шайба | 5 |
| 11 | 4648966 | Шланг | 2 |
| 12 | 4661003 | Шланг | 1 |
| 13 | 4670645 | Кронштейн | 1 |
| 14 | 4675849 | Кронштейн | 1 |
| 16 | J271225 | Болт с шайбой | 3 |
| 16A | J901225 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4257877 | Адаптер | 3 |
| 18 | 4257876 | Гайка | 3 |
| 20 | 7053530 | Крышка | 1 |
| 22 | J901245 | Болт | 4 |
| 23 | J222012 | Шайба | 4 |
| 25 | 4670628 | Шланг | 1 |
| 26 | 9767902 | Кронштейн | 2 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271220 | Болт с шайбой | 1 |
| 28A | J901220 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4192035 | Зажим | 3 |
| 33 | A853166 | Адаптер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4651774 | Клапан дивидер | 1 |
| 35 | J780860 | Болт с внутренним шестигранником | 3 |
| 36 | A853386 | Угловой штуцер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 9767958 | Кронштейн | 1 |
| 38 | J271240 | Болт с шайбой | 4 |
| 38A | J901240 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | 4434123 | Шланг | 2 |
| 40 | A853266 | Угловой штуцер | 2 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A853366 | Угловой штуцер | 2 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | A853166 | Адаптер | 2 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4357694 | Шланг | 2 |
| 44 | 4273204 | Шланг | 1 |
| 47 | 8107503 | Трубка | 1 |
| 48 | 8107467 | Трубка | 1 |
| 49 | 8107512 | Трубка | 1 |
| 50 | A853166 | Адаптер | 8 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4664713 | Шланг | 2 |
| 52 | 4664708 | Шланг | 2 |
| 53 | 4330223 | Клапан словретур | 1 |
| 54 | 971489 | Уплотнительное кольцо | 2 |
| 55 | J781030 | Болт с внутренним шестигранником | 8 |
| 56 | 4187308 | Уплотнительное кольцо | 34 |
| 57 | 9767124 | Кронштейн | 3 |
| 58 | 9767125 | Кронштейн | 3 |
| 59 | 4189859 | Хомут трубки | 4 |
| 60 | 4190126 | Хомут трубки | 2 |
| 61 | J271260 | Болт с шайбой | 6 |
| 61A | J901260 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 62 | J271020 | Болт с шайбой | 3 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 67 | 4677985 | Шланг | 2 |
| 68 | 4424276 | Шланг | 2 |
| 71 | J271235 | Болт с шайбой | 3 |
| 71A | J901235 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
