Секонд рукоять (1) — HITACHI ZX225USR-3

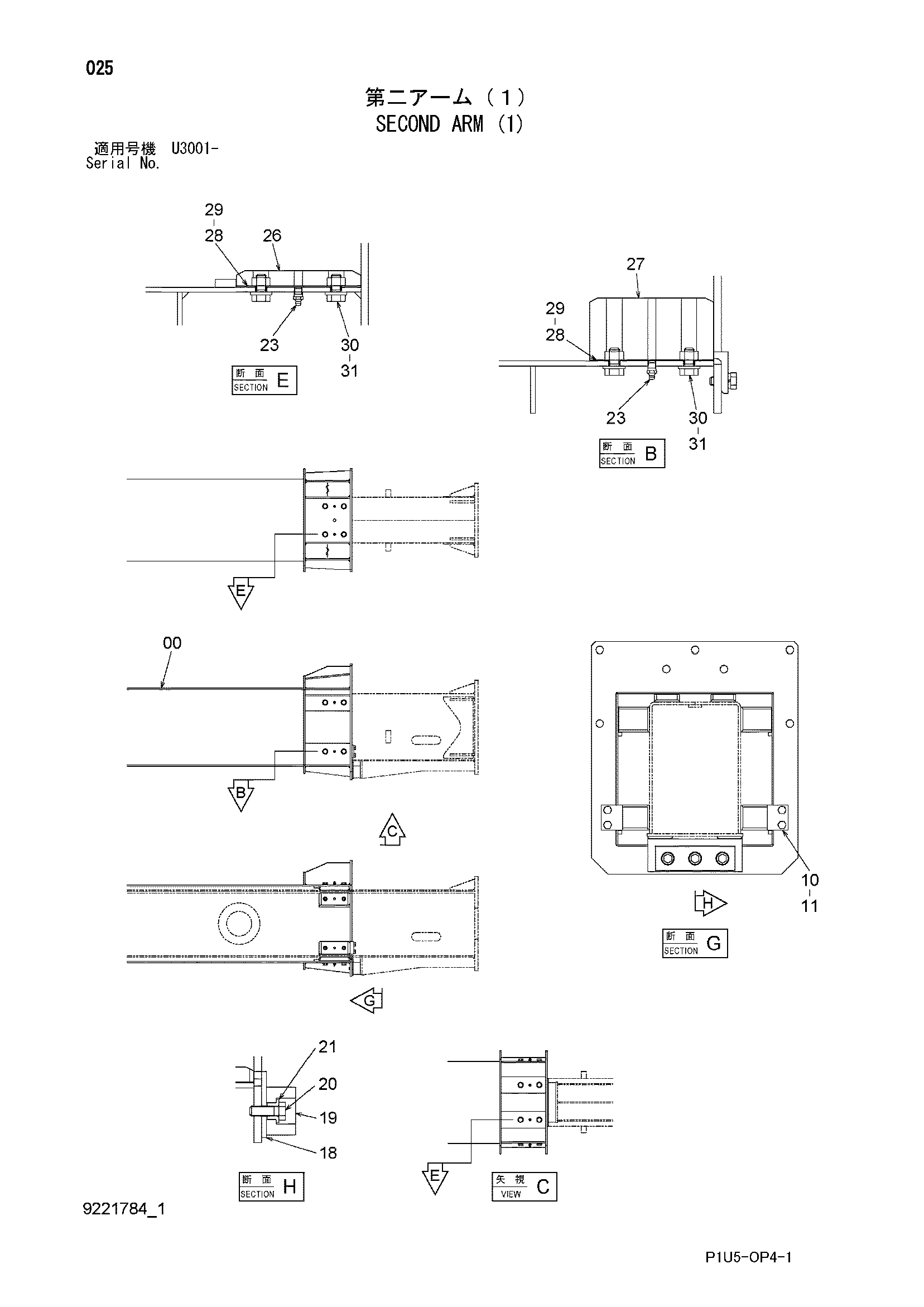

Заводская схема «Секонд рукоять (1)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008748 | Рукоять секонд | 1 |
| 10 | 4480791 | Ограничитель | 2 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 18 | 9760211 | Ограничитель | 1 |
| 19 | 4487358 | Резиновая прокладка | 1 |
| 20 | J901235 | Болт | 3 |
| 21 | 4339354 | Втулка | 3 |
| 23 | J75481 | Пресс-маслёнка | 8 |
| 26 | 9760081 | Пластина скольжение | 4 |
| 27 | 9760080 | Пластина скольжение | 4 |
| 28 | 4487393 | Регулировочная шайба 0.5mm | 8 |
| 29 | 4487394 | Регулировочная шайба 1.0mm | 8 |
| 30 | J901225 | Болт | 16 |
| 31 | J222012 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
