Электрический гидромотор крышка — HITACHI ZX225USR-3

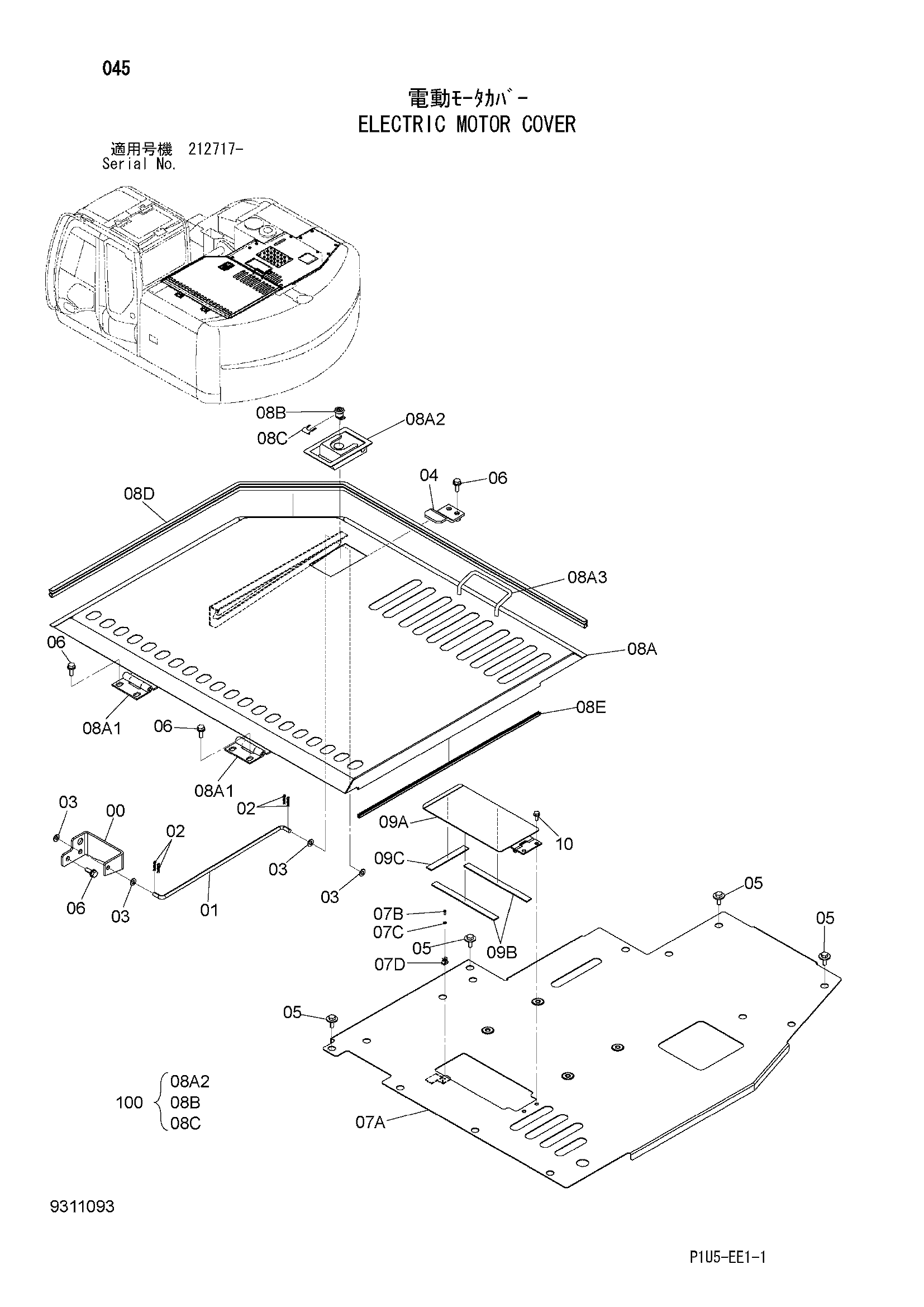

Заводская схема «Электрический гидромотор крышка» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638673 | Кронштейн | 1 |
| 01 | 4638674 | Стойка | 1 |
| 02 | 4022698 | Стопорный палец | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | 9764544 | Ограничитель | 1 |
| 05 | J281030 | Болт с шайбой | 14 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | J271030 | Болт с шайбой | 8 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 7058174 | Крышка двигатель | 1 |
| 07A | 5012857 | Крышка | 1 |
| 07B | M430410 | Винт | 1 |
| 07C | A590104 | Плоская шайба | 1 |
| 07D | 4330276 | Держатель | 1 |
| 08 | 7051353 | Крышка | 1 |
| 08A | 6024686 | Крышка двигатель | 1 |
| 08A1 | 3072015 | Петля | 2 |
| 08A2 | 4409447 | Замок | 1 |
| 08A3 | 4415540 | Рукоятка | 1 |
| 08B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 08C | 4461342 | Зажим | 1 |
| 08D | 4659117 | Уплотнительная окантовка | 1 |
| 08E | 4659118 | Уплотнительная окантовка | 1 |
| 09 | 8107525 | Крышка | 1 |
| 09A | 8101510 | Крышка | 1 |
| 09B | 4651486 | Резиновая прокладка | 2 |
| 09C | 4651527 | Резиновая прокладка | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 100 | 4409446 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
