PTO трубопроводы — HITACHI ZX225USR-3

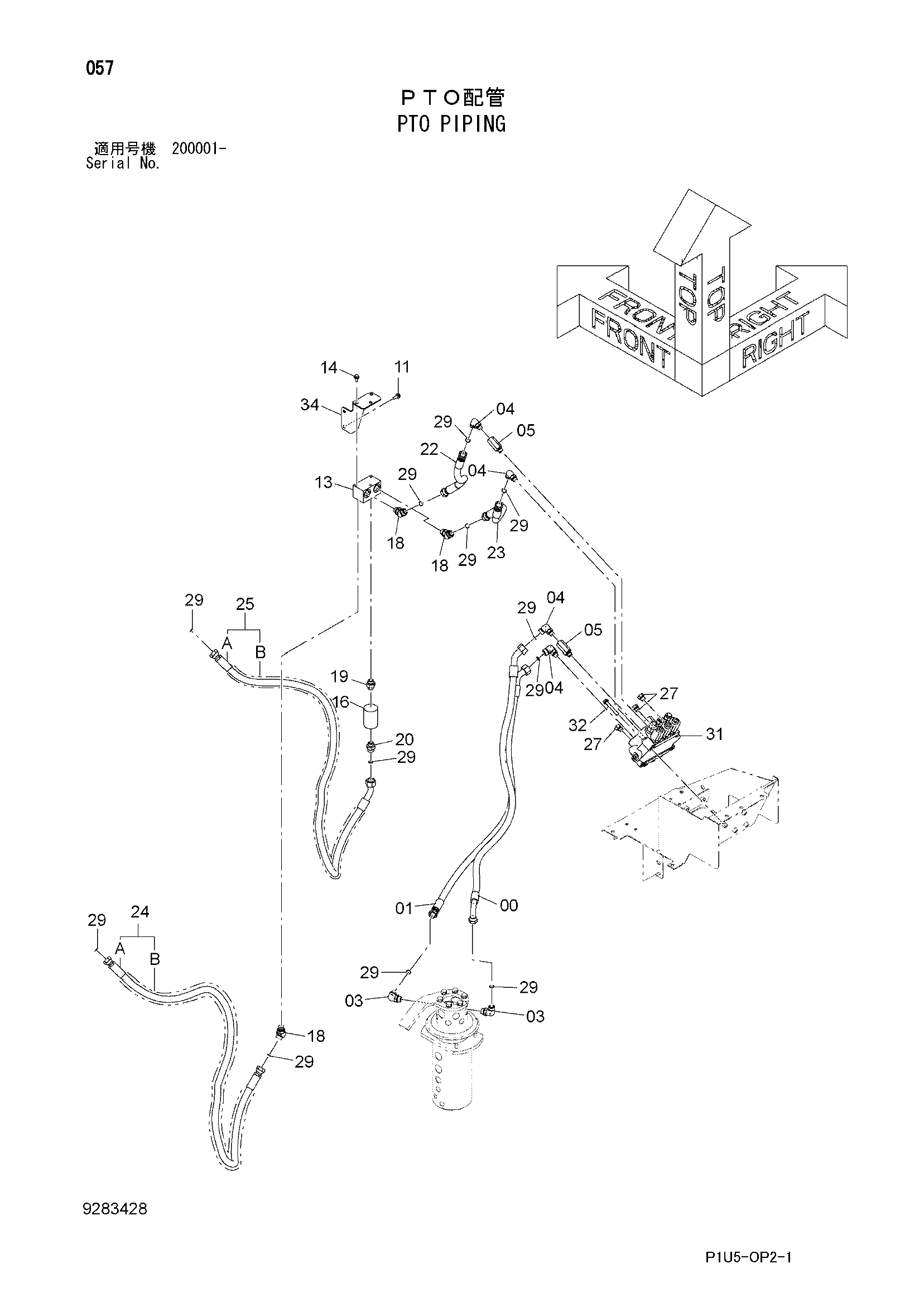

Заводская схема «PTO трубопроводы» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4676565 | Шланг | 1 |
| 01 | 4425787 | Шланг | 1 |
| 03 | A853366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853346 | Угловой штуцер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4336625 | Переходник | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | J271035 | Болт с шайбой | 2 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 3094453 | Блок | 1 |
| 14 | J271025 | Болт с шайбой | 3 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4215142 | Клапан словретур | 1 |
| 18 | A853266 | Угловой штуцер | 3 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4224932 | Адаптер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 2 |
| 20 | A853166 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4269007 | Шланг | 1 |
| 23 | 4286266 | Шланг | 1 |
| 24 | 9282263 | Шланг в сборе | 1 |
| 24A | 4675279 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 5 |
| 25 | 9282264 | Шланг в сборе | 1 |
| 25A | 4675319 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 5 |
| 27 | A885004 | Пробка | 3 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 12 |
| 31 | 4472680 | Гидрораспределитель | 1 |
| 32 | J271090 | Болт с шайбой | 3 |
| 32A | J901090 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 3111501 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
