Основные гидролинии (грейфер телескопик рукоять) — HITACHI ZX225USR-3

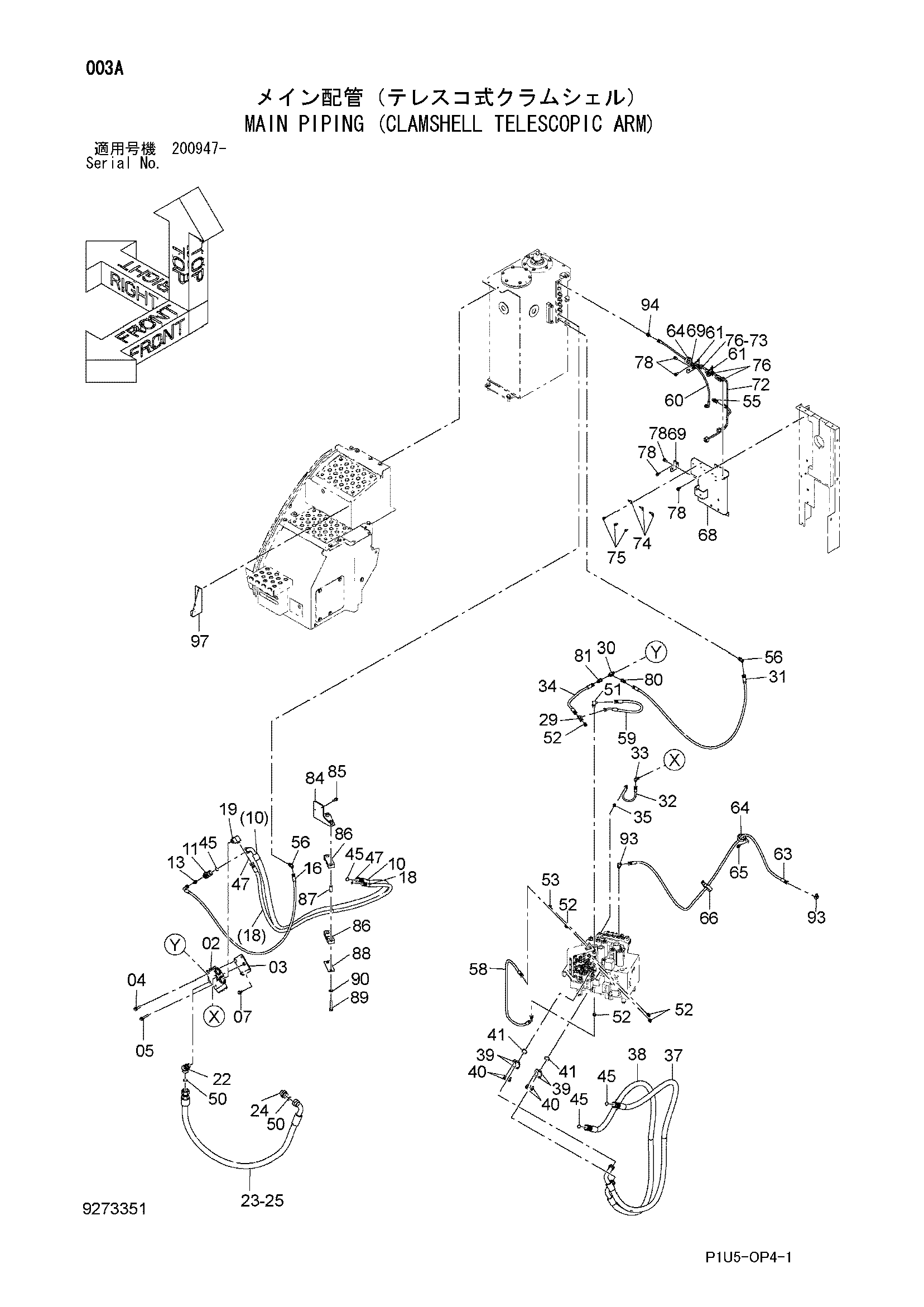

Заводская схема «Основные гидролинии (грейфер телескопик рукоять)» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4626057 | Клапан селектор | 1 |
| 03 | 9767338 | Кронштейн | 1 |
| 04 | J271255 | Болт с шайбой | 2 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J271280 | Болт с шайбой | 1 |
| 05A | J901280 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | J271230 | Болт с шайбой | 3 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 10 | 4665664 | Шланг | 1 |
| 11 | 4658041 | Тройник | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4343680 | Тхроттле | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4439463 | Шланг | 1 |
| 18 | 4285813 | Шланг | 1 |
| 19 | 4629306 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4344389 | Угловой штуцер | 1 |
| 23 | 4473908 | Шланг | 1 |
| 24 | A853180 | Адаптер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4446406 | Защитный кожух | 2 |
| 29 | 4246672 | Соединительный штуцер | 1 |
| 30 | A852423 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4653685 | Шланг | 1 |
| 32 | 4470393 | Шланг | 1 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4489599 | Шланг | 1 |
| 35 | A852122 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 9277425 | В сборе шланг | 1 |
| 38 | 9283470 | В сборе шланг | 1 |
| 39 | 962453 | Разъёмный фланец | 4 |
| 40 | J781030 | Болт с внутренним шестигранником | 8 |
| 41 | 966993 | Уплотнительное кольцо | 2 |
| 45 | 4187328 | Уплотнительное кольцо | 4 |
| 47 | 4138938 | Уплотнительное кольцо | 2 |
| 50 | 4187329 | Уплотнительное кольцо | 2 |
| 51 | 4208913 | Угловой штуцер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | A852133 | Адаптер | 5 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4200468 | Адаптер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4436535 | Датчик давления | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852233 | Угловой штуцер | 2 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4654406 | Шланг | 1 |
| 59 | 4453063 | Шланг | 1 |
| 60 | 4670085 | Шланг | 1 |
| 61 | 4055312 | Ленточный зажим | 2 |
| 63 | 4670086 | Шланг | 1 |
| 64 | 4190265 | Зажим | 2 |
| 65 | J271025 | Болт с шайбой | 1 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | 4193816 | Зажим | 1 |
| 68 | 7051216 | Кронштейн | 1 |
| 69 | 4658557 | Кронштейн | 2 |
| 72 | 3109455 | Жгут проводов | 1 |
| 73 | 4456591 | Колпачок | 1 |
| 74 | 4257159 | Кронштейн | 3 |
| 75 | J260820 | Болт с шайбой | 3 |
| 75A | J900820 | Болт | 1 |
| 75B | A590108 | Плоская шайба | 1 |
| 76 | 4449250 | Зажим | 3 |
| 78 | J271030 | Болт с шайбой | 6 |
| 78A | J901030 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 80 | 4455492 | Тхроттле 0.8mm | 1 |
| 81 | 4455491 | Тхроттле 1.4mm | 1 |
| 84 | 8108132 | Кронштейн | 1 |
| 85 | J271035 | Болт с шайбой | 2 |
| 85A | J901035 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 86 | 4665708 | Резиновая прокладка | 2 |
| 87 | 4056922 | Проставка | 2 |
| 88 | 4665707 | Пластина | 1 |
| 89 | J901685 | Болт | 2 |
| 90 | A590116 | Плоская шайба | 2 |
| 93 | A852323 | Угловой штуцер | 2 |
| 93A | 957366 | Уплотнительное кольцо | 1 |
| 94 | A852132 | Адаптер | 1 |
| 94A | 4509180 | Уплотнительное кольцо | 1 |
| 97 | 8109500 | Крышка | 1 |
| 100 | 4210056 | Пробка | 3 |
| 101 | 4209822 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
